 LZZJB6-10电流互感器

LZZJB6-10电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定二次电流:5A,1A
产品优势:
电流互感器为环氧树脂浇注全柱式产品
产品概述:
LZZBJ(Q)B6-10(Q)电流互感器,适用于额定频率50HZ或60HZ,额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

 LZZJB6-10电流互感器

一 概述

LZZJB6-10电流互感器为环氧树脂浇注全柱式产品,适用于额定频率50HZ或60HZ,额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208-2006《电流互感器》标准

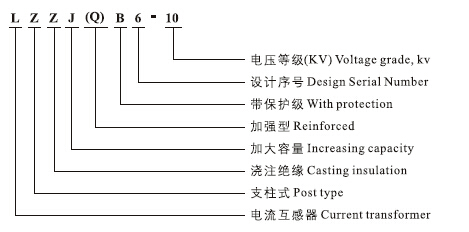

二 型号含义

LZZJB6-10电流互感器型号含义

三 结构简介

1.额定绝缘水平:12/42/75KV

2.额定二次电流:5A,1A

3.额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表

4.局部放电水平符合GB1208-2006《电流互感器》标准。

5.污秽等级:II级

型号 额定一次电流 准确级组合 额定二次输出 额定短时热电流 额定动稳定电流
0.2 0.5 10P10 10P15
LZZJ(Q)B6-10
LZZJ(Q)B6-10Q
5-100 0.2/10P15
0.5/10P15
0.2/0.2
0.5/0.5
0.2/0.5/10P15
0.2/0.2/10P15
0.5/10P10/10P10
0.2/10P10/10P10
10 15 20 20 24 44
150 31.5 80
200
300
400 15 20 20 30 44.5 80
500
600
800 20 30 30 40
1200 63 110
1500

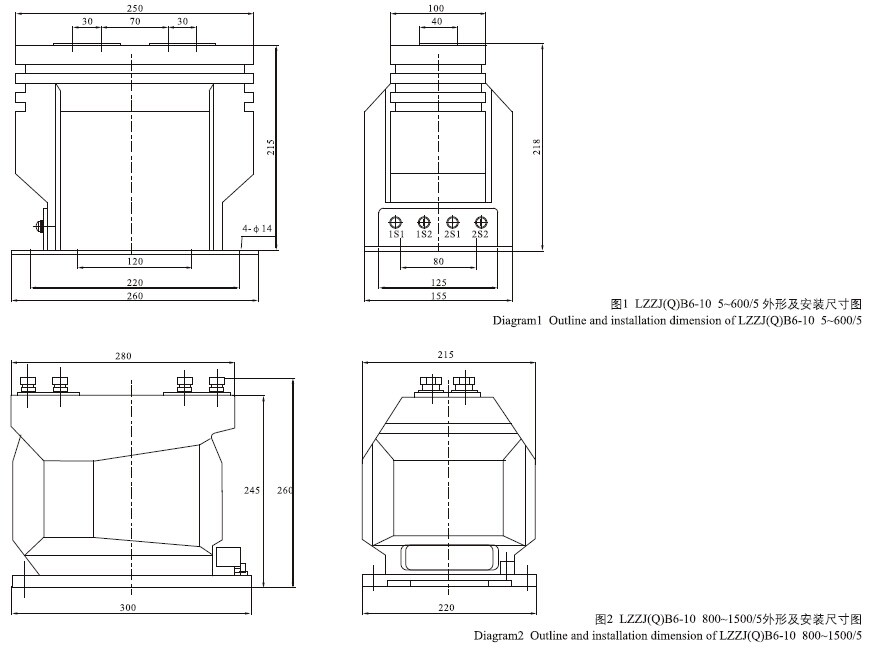

四 外形及安装尺寸

LZZJB6-10电流互感器外出级安装尺寸图
