 FDGE8半封闭干式放电线圈

FDGE8半封闭干式放电线圈

产品参数:
额定频率:50HZ 额定电压:10KV
产品优势:
体积小、重量轻,空载小、抗过电压能力
产品概述:
FDGE8半封闭干式放电线圈为环氧树脂真空浇注单相户内半封闭型产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。
  • 产品详情
  • 产品问答
  • 产品型号

FDGE8半封闭干式放电线圈
概述
FDGE8半封闭干式放电线圈为环氧树脂真空浇注单相户内半封闭型产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。

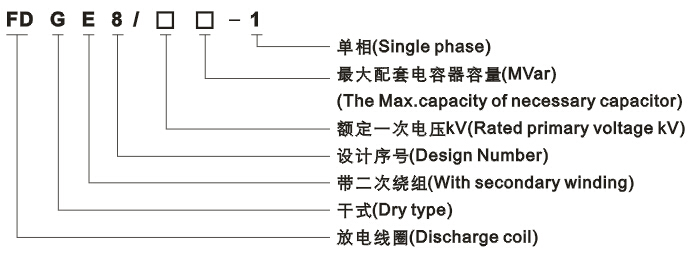

型号含义

FDGE8半封闭干式放电线圈型号含义
FDGE8半封闭干式放电线圈型号含义
结构简介
FDGE8半封闭干式放电线圈采用铁心外露半浇注式结构。铁心为优质硅钢片叠装而成。其体积小、重量轻,空载小、抗过电压能力强,使用安装方便,免维护,是替代油浸式放电线圈的理想产品
使用条件
1.安装位置:户内型
2.环境温度:负5度到正40度
3.海拔:不超过1000M
4.安装场所无腐蚀气体、蒸气,无导电性或爆炸性尘埃。
5.安装场所无剧烈的机械振动
6.相对湿度:月平均相对湿度不超过90%,日平均相对湿度不超过95%
技术参数
1.产品执行标准:DL/T653-1998《电压并联电容器用放电线圈订货技术条件》
2.负荷功率因数:COS=Φ0.8(滞后)
3.表面爬电距离:大于300MM
4.其它技术参数见下表

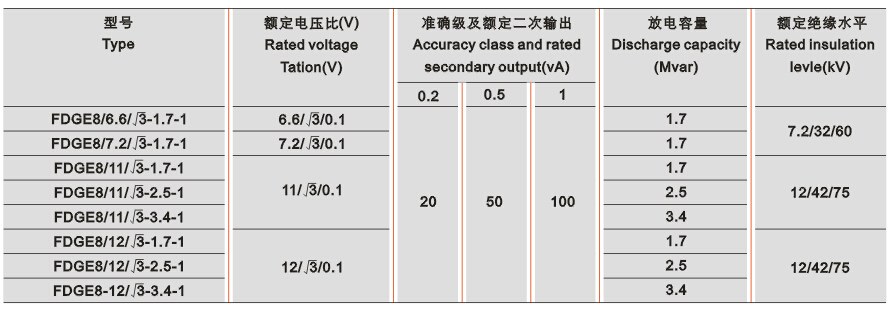

FDGE8半封闭干式放电线圈技术参数

FDGE8半封闭干式放电线圈技术参数

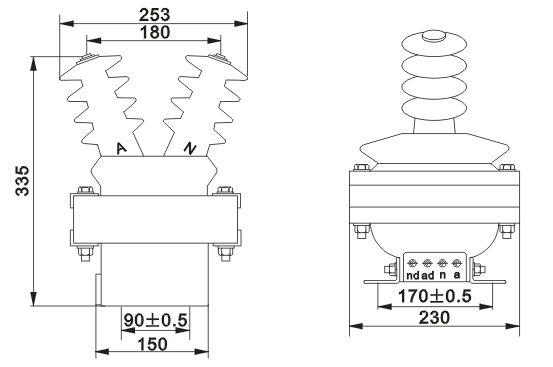

外形尺寸

FDGE8半封闭干式放电线圈外形尺寸
FDGE8半封闭干式放电线圈外形尺寸

订货须知
1用户订货时需注明:型号、额定一次电压、额定二次电压、准确级、额定输出、放电容量;
2.若用户需要保护绕组或其它特殊要求请与我厂联系
