 JLSZV-10(W)组合互感器

JLSZV-10(W)组合互感器

产品参数:
额定绝缘水平:12/42/75KV 表面爬电距:满足III级污秽等级
产品优势:
耐电弧、耐紫外线、耐老化、寿命长
产品概述:
JLSZV-10(W)电压、电流组合互感器系供交流50HZ、额定电压10KV三相线路中,作为电压、电流和电能测量和继电保护用。适用于农村户外变电,也可用于工业企业小型变、配电所。本产品可取代JLSJW-10型油浸式组合互感器。
  • 产品详情
  • 产品问答
  • 产品型号

JLSZV-10(W)组合互感器

一 概述
JLSZV-10(W)组合互感器供交流50HZ、额定电压10KV三相线路中,作为电压、电流和电能测量和继电保护用。适用于农村户外变电,也可用于工业企业小型变、配电所。本产品可取代JLSJW-10型油浸式组合互感器。

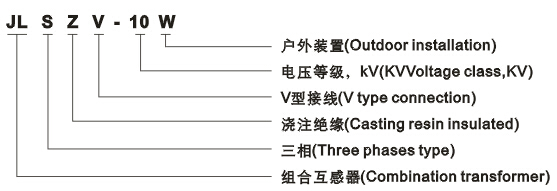

二 型号含义
JLSZV-10(W)组合互感器型号含义

三 结构简介

JLSZV-10(W)组合互感器为外环氧树脂(瑞士CIBA CW5837)浇注全封闭、支柱式结构。由于采用户外环氧树脂浇注,产品具有耐电弧、耐紫外线、耐老化、寿命长等特点。本产品由两台单相全绝缘电压互感器组成"V"形接线,两台电流互感器分别串接在A、C相上,并且电流互感器二次绕组带有抽头可得到不同的电流变比。
二次出线端有接线保护罩,其下方有出线孔,接线方便安全可靠并能实现防窃电措施。底座槽钢上有4个安装孔供安装用。

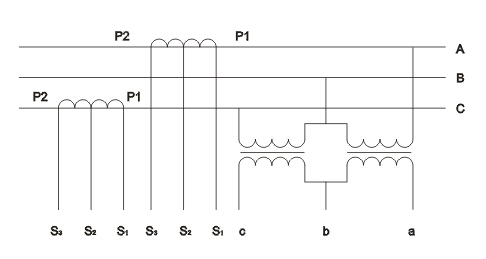

接线原理图
JLSZV-10(W)组合互感器结构简介

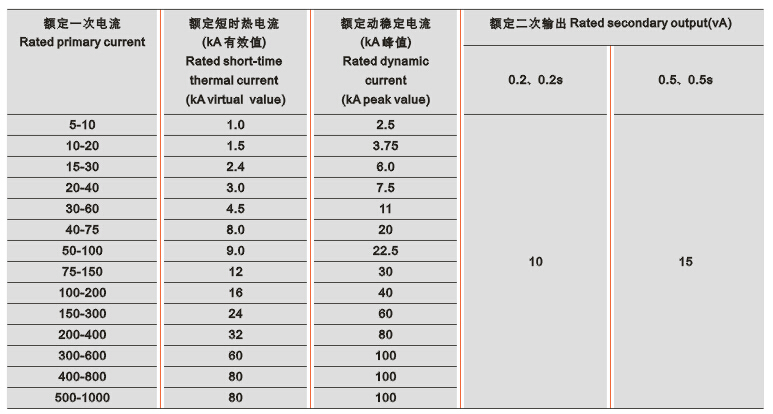

四 技术参数

1.额定绝缘水平:12/42/75KV
2.表面爬电距:满足III级污秽等级
3.本型组合互感器系由单相电压互感器及单相电流互感器合成三相,电压互感器用V/V-12接线
4.本型组合互感器满足GB1208-1997《电流互感器》,GB1207-1997《电压互感器》,GB17201-1997《组合互感器》之要求
5.电压互感器额定变比:1000/100,三相额定二次输出:0.2级20X√3(VA),0.5级50X√3(VA),极限输出400X√3(VA)
6.负载功率因数COSΦ=0.8(滞后),电流互感器仪表保安系数FS小于等于10
7.环境温度:负30度到正40度
8.海拔高度:小于等于1000米
9.配用熔断器型号为XPNP□-12型0.5A(特殊要求请在订货时提出)
JLSZV-10(W)组合互感器

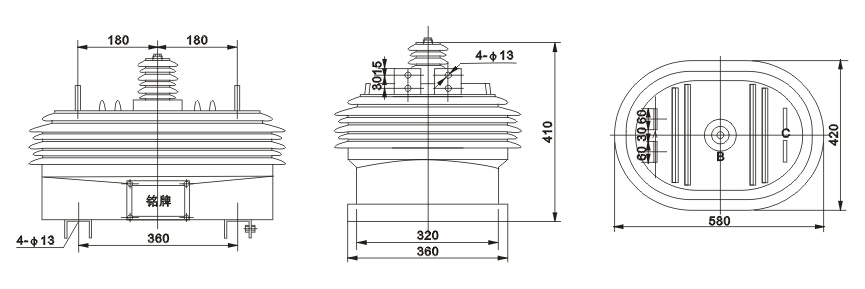

五 外形尺寸

JLSZV-10(W)组合互感器
JLSZV-10户内型
JLSZV-10(W)组合互感器户内型外形尺寸

JLSZV-10W户外型

JLSZV-10(W)组合互感器户外型外形尺寸
