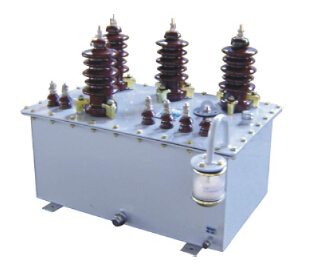

 JSJW-3、6、10(Q)户外电压互感器

JSJW-3、6、10(Q)户外电压互感器

产品参数:
额定电压:3KV 6KV 10KV 额定频率:50HZ
产品优势:
产品概述:
JSJW-3、6、10(Q)户外电压互感器适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JSJW-3、6、10(Q)户外电压互感器

概述

JSJW-3、6、10(Q)户外电压互感器适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用

技术参数

型号 额定电压比 额定输出 电压线圈的最大输出 工频耐压
0.5级 1级 3级
JSJW-3(Q) 3000/√3/100/√3/100/√3 50 80 150 320 24
JSJW-6(Q) 6000/√3/100/√3/100/√3 80 150 320 640 32
JSJW-10(Q) 10000/3/√3/100/√3/100/√3 120 240 480 960 42

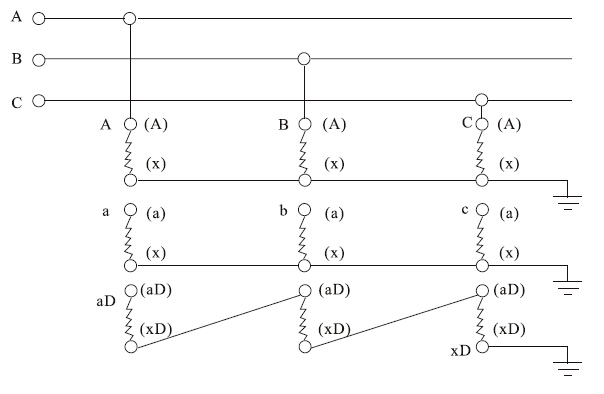

接线图

JSJW-3、6、10(Q)户外电压互感器接线图

JSJW-3、6、10(Q)户外电压互感器接线图

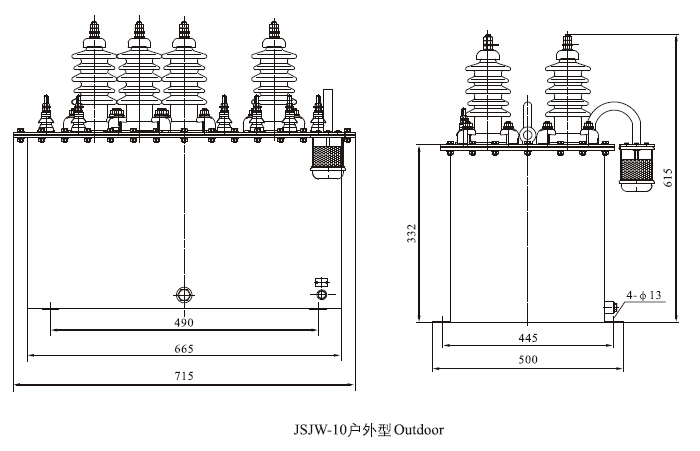

外形及安装尺寸图

JSJW-3、6、10(Q)户外电压互感器外形及安装尺寸图

JSJW-3、6、10(Q)户外电压互感器外形及安装尺寸图
