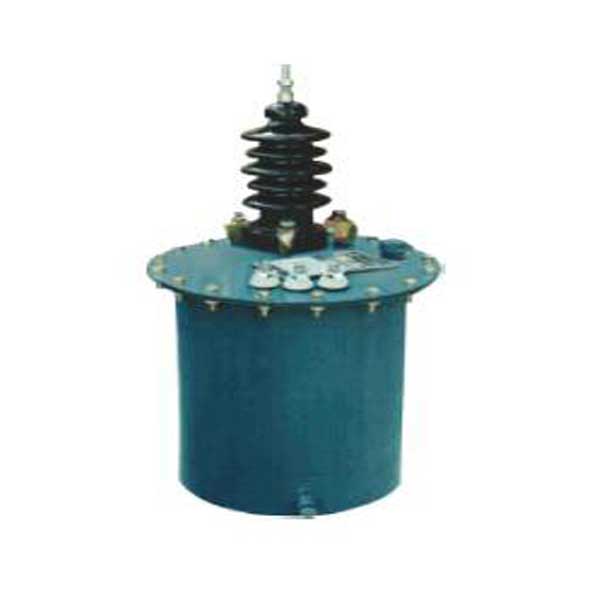

 JDX-10电压互感器

JDX-10电压互感器

产品参数:
额定电压比:10000/√3/100/√3/100/√3/100/3 V 极限输出:500VA
产品优势:
具有容量大、精度高、绝缘可靠等特点。
产品概述:
JDX-10电压互感器为单相户内油浸产品,具有容量大、精度高、绝缘可靠等特点,二次绕组有三个,分别作为计量、监控、零序保护作用、计量、监控分开,互不干扰,充分发挥各自性能。
  • 产品详情
  • 产品问答
  • 产品型号

JDX-10电压互感器

概述

JDX-10电压互感器为单相户内油侵产品。具有容量大、精度高、绝缘可靠等特点。二次绕组有三个,分别作为计量、监控、零序保护作用,计量,监控分开,互不干扰,充分发挥各自性能。

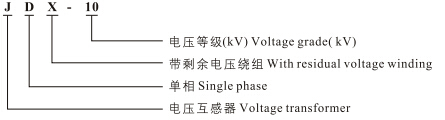

型号及含义

JDX-10电压互感器型号含义

JDX-10电压互感器型号含义

结构

本型电压互感器为单相油侵式结构,铁芯经热处理的冷轧取向硅钢片迭裝而成,并利用铁芯夹件将器身固定在箱盖下,四个线圈均绕成同心式,高压两端绝缘水平不同,A端高压绝缘,由高压瓷套管引出,N端由小瓷套引出接地。

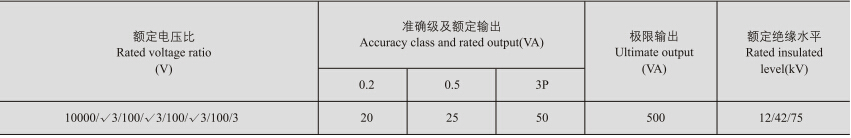

技术参数

JDX-10电压互感器技术参数

JDX-10电压互感器技术参数

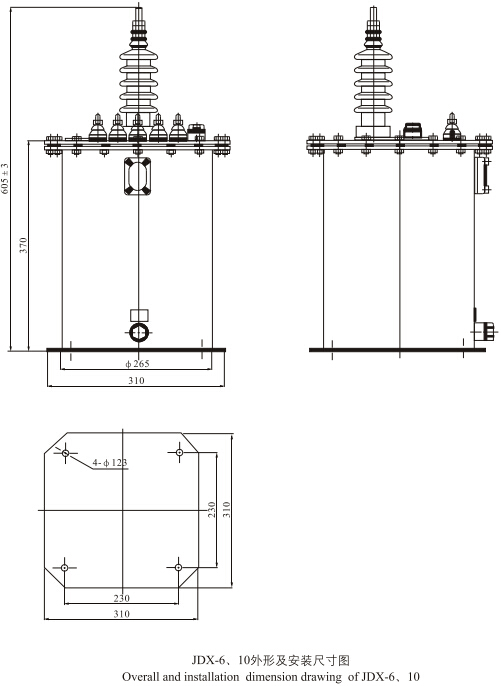

外形及安装尺寸

JDX-10电压互感器安装尺寸

JDX-10电压互感器安装尺寸
