 JLSZW-6、10户外高压电力计量箱

JLSZW-6、10户外高压电力计量箱

产品参数:
额定电压:10KV、6KV 准确等级:0.5和0.2级;0.5S和0.2S级;
产品优势:
JLSZW-6、10户外高压电力计量箱由两台或三台单相电压互感器(PT)及电流互感器(CT)组成,PT.CT均为电磁式。
产品概述:
JLSZW-6、10三相户外干式高压电力计量箱(组合互感器),由两台或三台单相电压互感器(PT)及电流互感器(CT)组成,PT. CT均为电磁式。 本型互感器适用于额定频率50Hz三相交流、额定电压为6kV. 10kV电网上用作电能计量,并安装在供电变压器的高压侧,仪表箱内装三相有功电度表及无功电度表,是用来直接测量高压线路中有功和无功电能电器设备。
  • 产品详情
  • 产品问答
  • 产品型号

一 概述

JLSZW-610三相户外干式高压电力计量箱(组合互感器),由两台或三台单相电压互感器(PT)及电流互感器(CT)组成,PT.CT均为电磁式。

包含型号:JLSZW-6三相户外干式高压电力计量箱JLSZW-10三相户外干式高压电力计量箱JLSZW-6组合互感器),JLSZW-10组合互感器


本型互感器适用于额定频率50Hz三相交流、额定电压为6kV. iOkV电网上用作电能计量,并安装在供电变压器的高压侧,仪表箱内装三相有功电度表及无功电度表,是用来直接测量高压线路中有功和无功电能电器设备。

二 型号含义

JLSZW-610户外高压电力计量箱

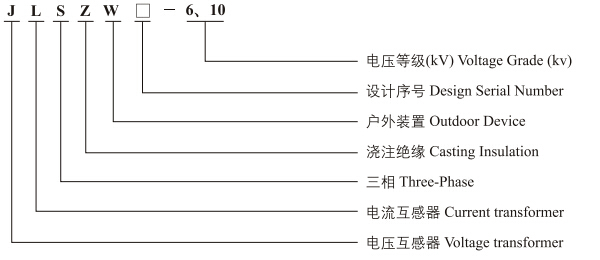

JLSZW口-6. 10户外高压电力计量箱型号含义

三 技术参数

额定电压:10KV、6KV

准确等级:0.5和0.2级;0.5S和0.2S级;

四 接线原理图

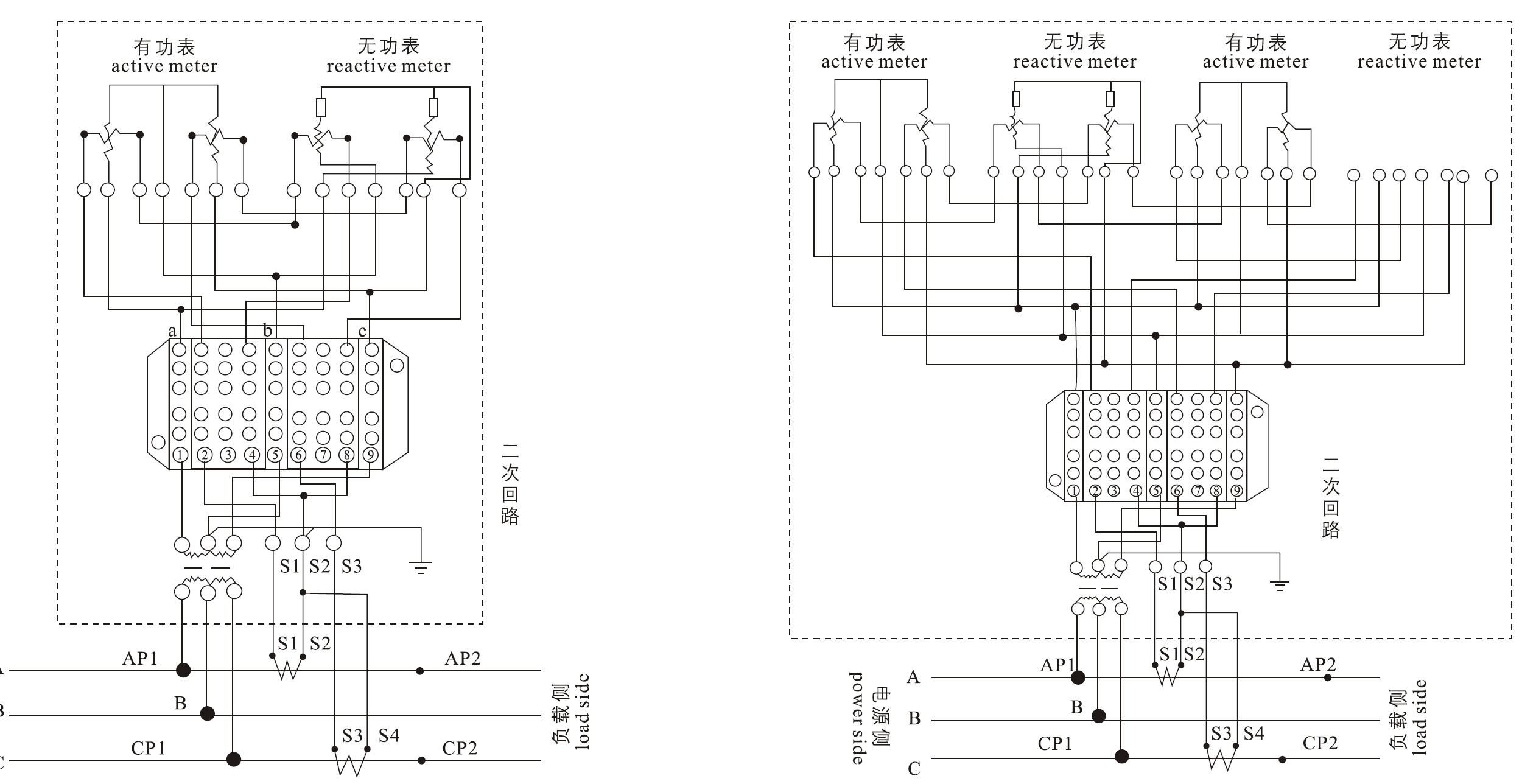

JLSZW口-6. 10户外高压电力计量箱接线原理图

二相一地制:将上图中“B”套管接线端单独可靠的接地,其余同上。

注:S2与S4并接改为S2



JLSZW口-6. 10户外高压电力计量箱接线原理图

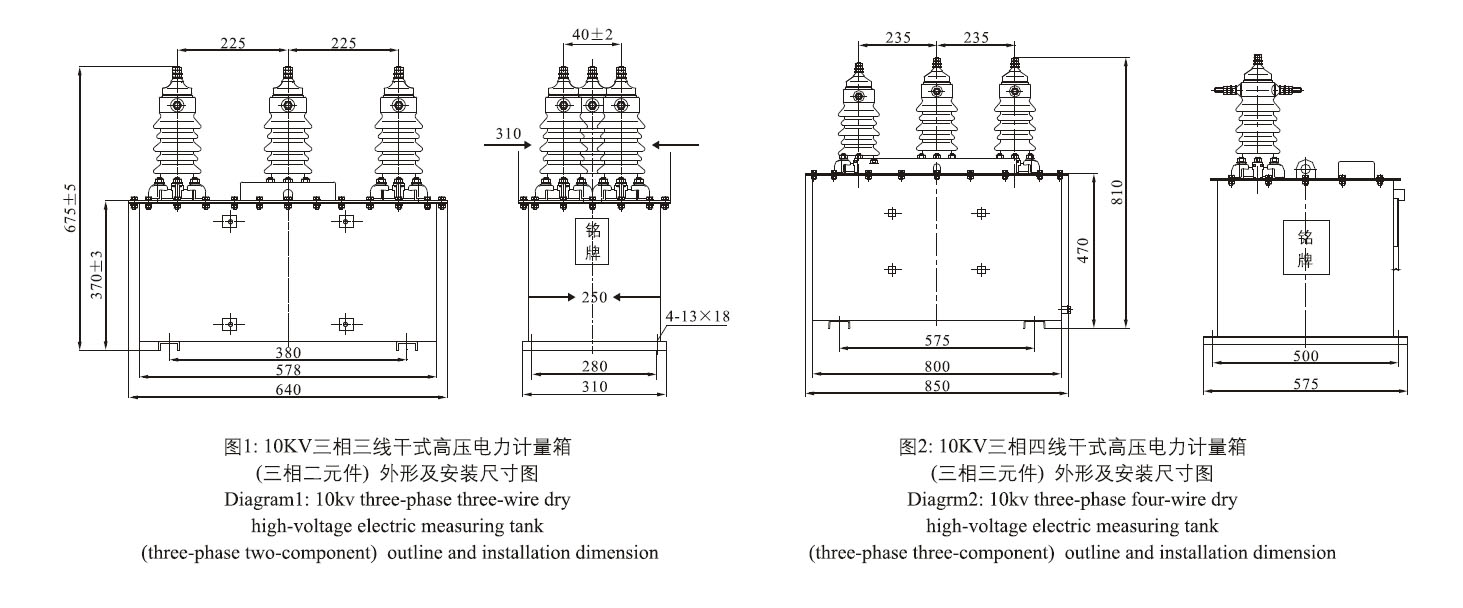

五 电表箱外形图

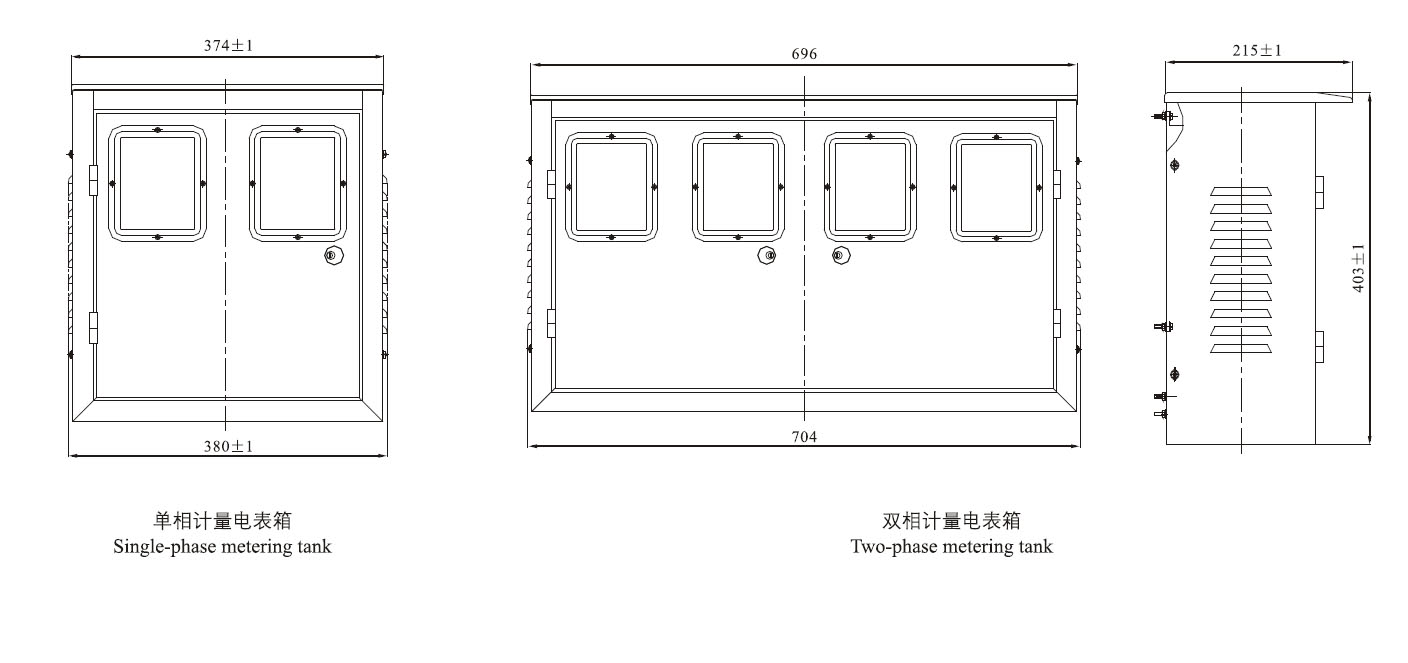

JLSZW口-6. 10户外高压电力计量箱电表外形图
