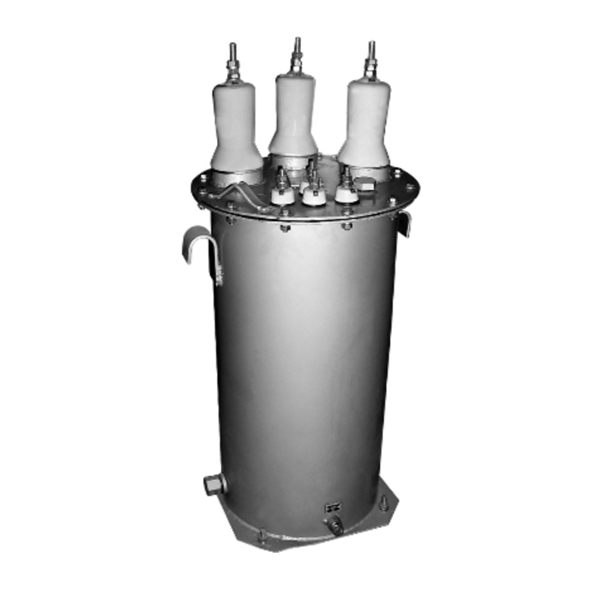

 JSJB-3、6、10电压互感器

JSJB-3、6、10电压互感器

产品参数:
额定电压:6KV 10KV 额定频率:50HZ 60HZ
产品优势:
产品概述:
JSJB-3、6、10电压互感器为三相双绕组油浸式户内型产品,适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

  JSJB-3、6、10电压互感器

概述

JSJB-3、6、10电压互感器为三相双绕组油浸式户内型产品,适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用。

 结构

 本型电压互感器为三相双绕组油浸式、铁芯为内铁式,由三个柱组成,电压互感器的三相绕组分别装设在三个柱上,油箱为圆筒形,瓷套均在箱盖上引出,器身固定在箱盖上,油面距离箱盖内面10-15MM

 本型电压互感器接线见图3-1-19.一次绕组接成Z形,即以每相绕组与匝数较少的另一相补偿绕组连接,这样接法是为了提高互感器的准确级次,从而减少互感器的误差,二次绕组接成Y型,并将中线引出

 接线图

JSJB-3、6、10电压互感器接线图

JSJB-3、6、10电压互感器接线图

 外形及安装尺寸图

JSJB-3、6、10电压互感器外形及安装尺寸图

JSJB-3、6、10电压互感器外形及安装尺寸图

技术参数

型号 额定电压 二次绕组额定容量(VA)(COSφ=0.8) 二次绕组极限容量(VA) 绕组连接组标号 重量(KG)
一次绕组 二次绕组 0.5级 1级 3级
JSJB-6 6000 100 80 150 320 640 Y/Y0-12 48
JSJB-10 10000 100 120 200 480 960 105
