 JLSZ□-6、10、35W户外干式组合互感器

JLSZ□-6、10、35W户外干式组合互感器

产品参数:
1、额定电压:分为3 x 6kV、3 x10kV、3 x 35kV 2、额定变比: 电压比:6000/100V,10000/100V,35000/100V。 电流比:1一l000/5A,并分单变比和双变比两种。 双变比计量箱次接线P1、P2为大电流比。 Pl、P3为小电流比。 3、额定容量:PT元件分:15、
产品优势:
本计量箱具有精度高、重量轻、绝缘可靠,能防偷、防漏,是当前电能管理的理想设备。
产品概述:
JLSZ□-6、10、35W是电压、电流组合互感器,而组合互感器和计量仪表的成套组合,称为电力计量箱。该产品用于户外额定频率50Hz的三相系统网络上,其初级电压为6、10、35kV,次级电压为100V。初级电流为:1、2、3、4、5、1 0、15、20、25、30、40、50、75、100、150、200、250、300、400、500、600、750、800、IOOOA,发级电流为5A。本计量箱具有精度高、重量轻、绝缘可靠,能防偷、防漏,是当前电能管理的理想设备。
  • 产品详情
  • 产品问答
  • 产品型号

JLSZ□-6、10、35W户外干式组合互感器

一 概述

JLSZ□-6、10、35W是电压、电流组合互感器,而组合互感器和计量仪表的成套组合,称为电力计量箱。该产品用于户外额定频率50Hz的三相系统网络上,其初级电压为6、10、35kV,次级电压为100V。初级电流为:1、2、3、4、5、1 0、15、20、25、30、40、50、75、100、150、200、250、300、400、500、600、750、800、IOOOA,发级电流为5A。本计量箱具有精度高、重量轻、绝缘可靠,能防偷、防漏,是当前电能管理的理想设备

包含型号:JLSZ-6W户外干式组合互感器,JLSZ-10W户外干式组合互感器,JLSZ-35W户外干式组合互感器,JLSZ-6W电力计量箱,JLSZ-10W电力计量箱,JLSZ-35W电力计量箱

二 型号含义

JLSZ口-6、10、35W户外干式组合互感器型号含义

三 主要性能

额定电压:分为3 x 6kV、3 x10kV、3 x 35kV
额定变比:电压比:6000/100V,10000/100V,35000/100V。

                    电流比:1一l000/5A,并分单变比和双变比两种。

                    双变比计量箱次接线P1、P2为大电流比。

                    Pl、P3为小电流比。

额定容量:PT元件分:15、25,50VA_种。

                  CT元件分  10、25、30VA_种。

准确等级:0 5级、0 2、o.5s、02S级

JLSZ口-6、10、35W接线图

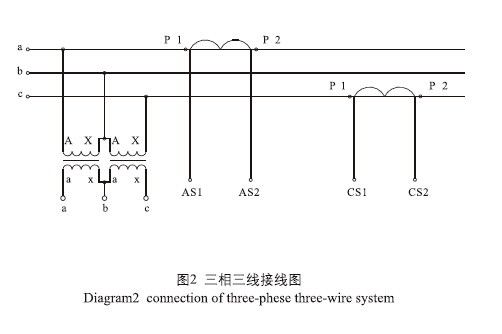

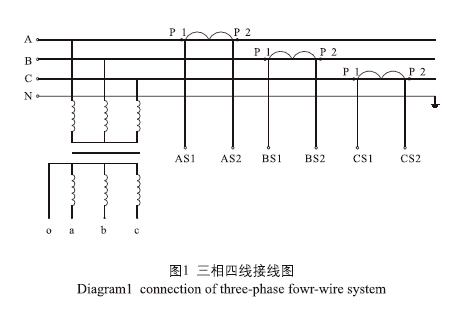

JLSZ口-6、10、35W户外干式组合互感器接线图

JLSZ口-6、10、35W户外干式组合互感器接线图

四 外形及安装尺寸

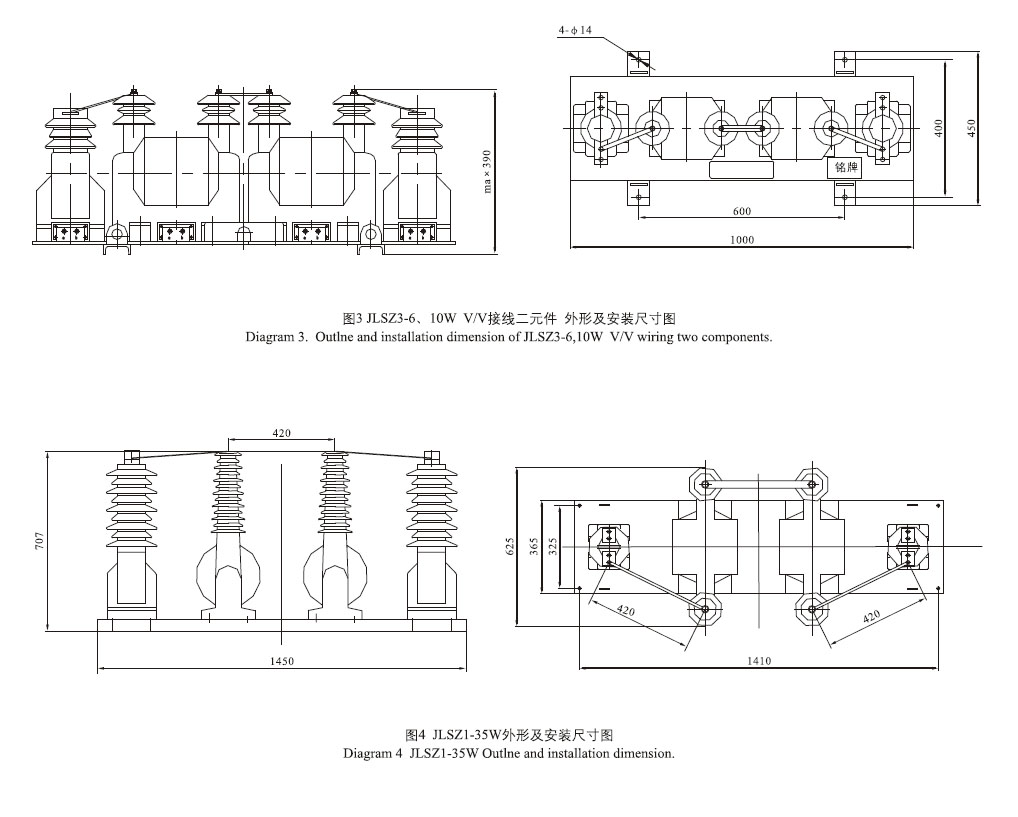

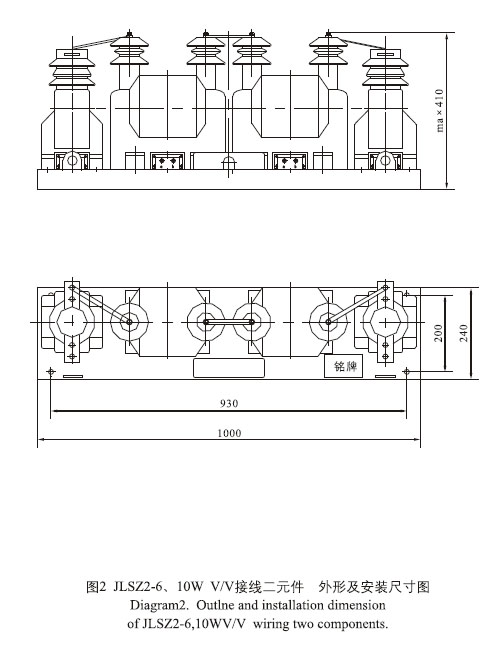

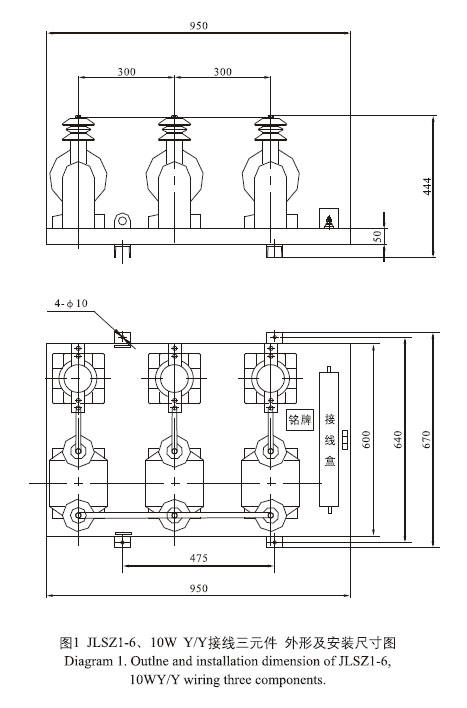

JLSZ口-6、10、35W户外干式组合互感器外形及安装尺寸

JLSZ口-6、10、35W户外干式组合互感器外形及安装尺寸


JLSZ口-6、10、35W户外干式组合互感器外形尺寸
