 LCWD1-35(LABN1-35W2)电流互感器

LCWD1-35(LABN1-35W2)电流互感器

产品参数:
额定绝缘水平:40.5/95/185KV 额定二次电流:5A
产品优势:
结构紧凑、体积小、重量轻
产品概述:
LCWD1-35(LABN1-35W2)电流互感器为油绝缘、户外型产品,适用于额定频率50HZ或60HZ、额定电压为35KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LCWD1-35(LABN1-35W2)电流互感器
概述

LCWD1-35(LABN1-35W2)电流互感器为油绝缘、户外型产品,适用于额定频率50HZ或60HZ、额定电压为35KV及以下的电力系统中,作电能计量、电流测量和继电保护用。

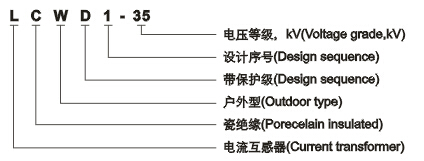

型号含义

LCWD1-35(LABN1-35W2)电流互感器型号含义
LCWD1-35(LABN1-35W2)电流互感器型号含义
结构简介
LCWD1-35(LABN1-35W2)电流互感器结构紧凑、体积小、重量轻,器身经过真空干燥处理,装于充满变压器油的套管中。其上半部分分为一次绕组,下半部分为二次绕组,套管固定于底座上,套管顶部装有储油柜,一次绕组出头分别从柜壁两侧引出,标有P1的起始端子用小瓷套与柜壁绝缘,末端P2与柜壁直接连接,储油柜正面装有表示不同温度的油表。
技术参数
1.额定绝缘水平:40.5/95/185KV
2.额定二次电流:5A
3.额定一次电流、准确级组合、额定输出及动热稳定电流见表;
4.外绝缘爬电距离:普通型≥735;W2型≥1100

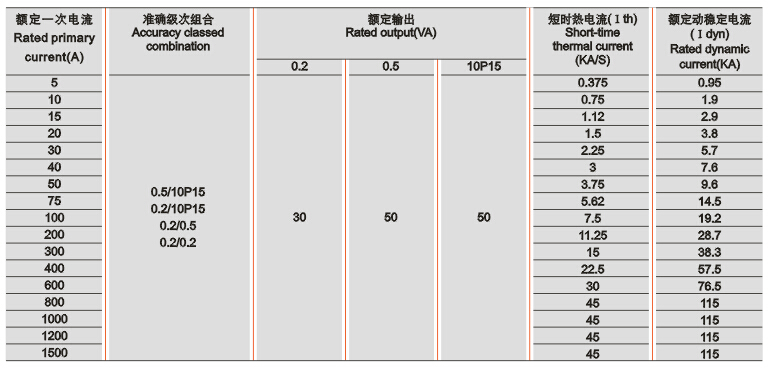

LCWD1-35(LABN1-35W2)电流互感器技术参数
LCWD1-35(LABN1-35W2)电流互感器技术参数

注:若用户有其它特殊要求,可对部分参数进行适当调整

LCWD1-35(LABN1-35W2)电流互感器技术参数

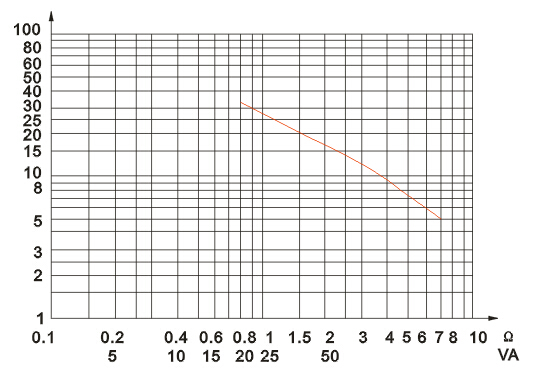

10P级准确限值系数

外形尺寸

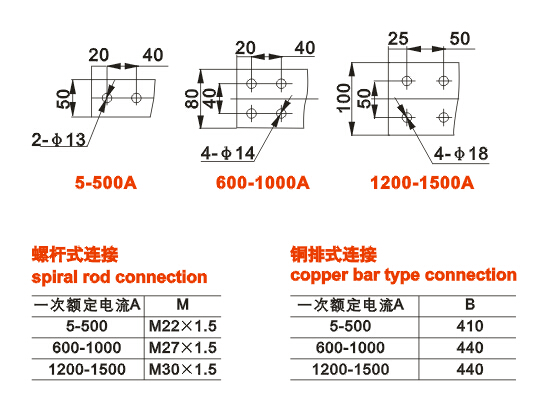

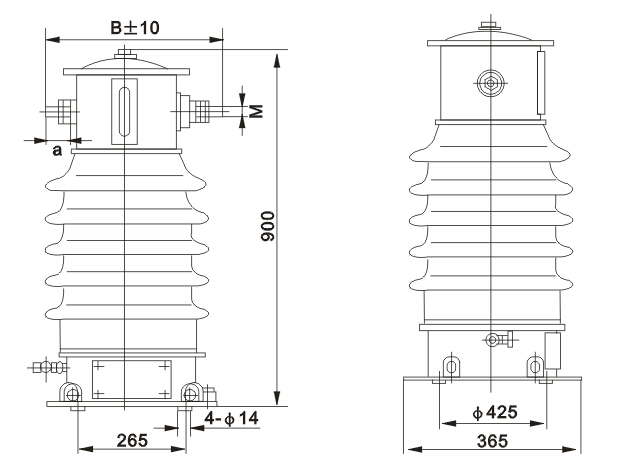

LCWD1-35(LABN1-35W2)电流互感器外形尺寸

LCWD1-35(LABN1-35W2)电流互感器外形尺寸

LCWD1-35(LABN1-35W2)电流互感器外形尺寸
