 LB-10户外油浸式电流互感器

LB-10户外油浸式电流互感器

产品参数:
额定二次电流:5A 额定电压:10KV
产品优势:
LB-10户外油浸式电流互感器
产品概述:
LB-10户外油浸式电流互感器,适用于额定频率50HZ、额定电压10KV的电力系统中作电气测量及继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LB-10型户外油浸式电流互感器

概述

LB-10户外油浸式电流互感器,适用于额定频率50HZ、额定电压10KV的电力系统中作电气测量及继电保护用。

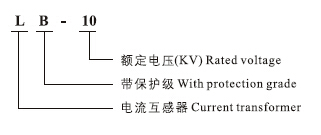

型号含义

LB-10户外油浸式电流互感器型号含义

LB-10户外油浸式电流互感器型号含义

结构简介

1.LB-10电流互感器油箱为圆桶形。互感器装入油箱内,互感器引有出线均由布置在箱盖上面的瓷套引出。器身吊装在箱盖下面,可以一起吊出油箱。

2.互感器有2个环型铁芯,每个铁芯外面绕有二次绕组。一次绕组穿过铁芯与二次绕组构成“8”字形链状。整个链状绕组放置在注满变压器油的箱体内。

技术参数

1额定一次电流:5、7.5、10、15、20、30、40、50、60、75、100、150、200、300、400A。

2.额定二次电流:5A

3.额定电压:10KV

4.产品表面爬电距离:满足II级污秽等级

5.负荷的功率因数:COSΦ=0.8(滞后)

6.产品标准:GB1208-2006《电流互感器》

7.3级在额定负荷时,10%倍数为9倍,10P级在额定负荷时,准确限值系数为25

8.其它技术参数见下表:

型号 准确级组合 额定二次输出 一秒热稳定电流(倍) 动稳定电流(倍)
0.2级 0.5级 D级 10P级
LB-10 0.2/10P
0.5/10P
10 15 20 20 60 15

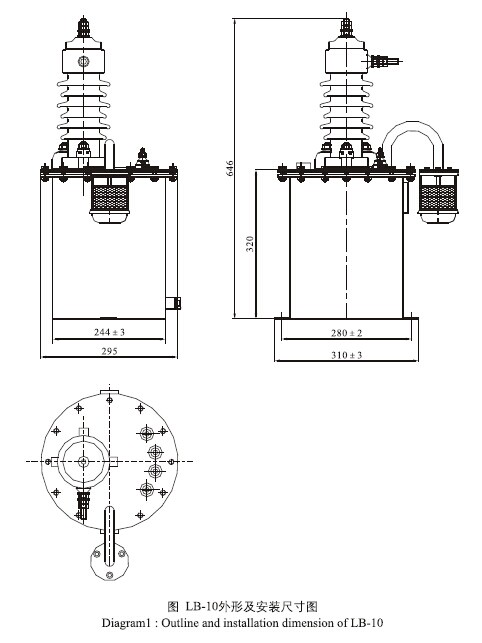

外形及安装尺寸图

LB-10户外油浸式电流互感器

LB-10户外油浸式电流互感器外形及安装尺寸图
