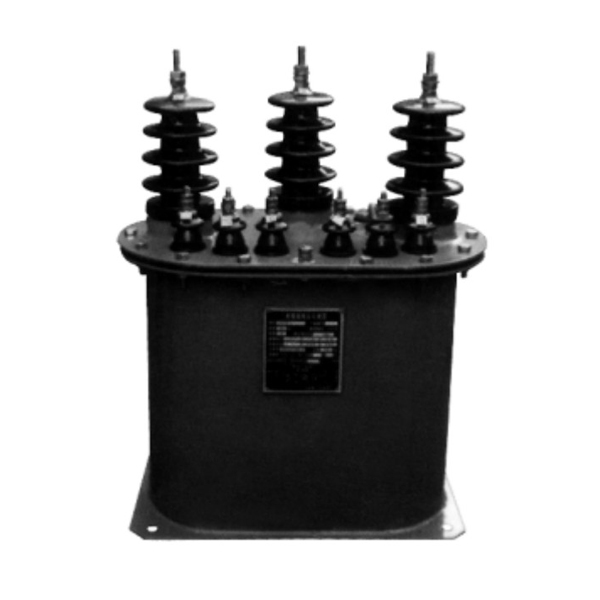

 JSJV-3、6、10(W)油浸式三相电压互感器

JSJV-3、6、10(W)油浸式三相电压互感器

产品参数:
负载功率因数:COSΦ=0.8(滞后) 额定电压:3KV 6KV 10KV
产品优势:
油箱为扁桶式,体积小,安装方便
产品概述:
JSJV-3、6、10(W)油浸式三相电压互感器是将两台单相电压互感器按V接线方式合成一体的三相油浸式电压互感器,二次输出a、b、c端子供仪器仪表做测量使用,并设有供CT8操动机构,作电源用的绕组,二次110V、220V即为向操动机构电机供电输出端子,油箱为扁桶式,体积小,安装方便。
  • 产品详情
  • 产品问答
  • 产品型号

JSJV-3、6、10(W)型油浸式三相电压互感器

概述

JSJV-3、6、10(W)型油浸式三相电压互感器是将两台单相电压互感器按V接线方式合成一体的三相油浸式电压互感器,二次输出a、b、c端子供仪器仪表做测量使用,并设有供CT8操动机构,作电源用的绕组,二次110V、220V即为向操动机构电机供电输出端子,油箱为扁桶式,体积小,安装方便

本型电压互感器主绕组可替代JDJ型单相电压互感器用两台V型接线方式的电气测量和电能计量,其辅助绕组极限输出为1100VA.单纯使用主绕组的电气测量和电能计量使用时,辅助绕组开路即可。

型号含义

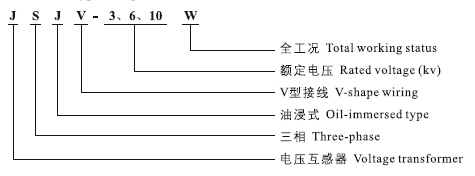

JSJV-3、6、10(W)油浸式三相电压互感器型号含义

JSJV-3、6、10(W)型油浸式三相电压互感器型号含义

结构

本型电压互感器为内铁型铁芯,用冷轧高导磁硅钢片叠装成三柱式铁芯框,两边柱套有两个单相电压互感器绕组,接线方法为V/V-12,供GT8型弹簧操作机构的电压绕组在两边柱上,其一边柱为110V绕组,另一边枉为220V绕组。油箱为扁椭圆桶式,体积小,安装方便,本型电压互感器的出线标记为:一次绕组出线A、B、C,二次绕组出线为a、b、c,辅助绕组出线为0、110、220,当一次绕组加有电压时,二次绕组不得短路,否则互感器将被烧毁。

技术参数

1.产品标准:GB1207-2006《电压互感器》

2.负载功率因数:COSΦ=0.8(滞后)

3.产品表面爬电比距离满足II级污秽等级

4.其它技术参数见下表

型号 额定电压 准确级组合 额定输出 极限输出 额定绝缘水平
0.2 0.5 1 3
JSJV-3(W) 2000/100
3000/100
0.5或1或3   140 250 500 1000 3.6/25/40
JSJV-6(W) 6000/100 0.2或0.5 1或3   140 250 500 1000 7.2/32/60
80       500
JSJV-10(W) 1000/100 0.2或0.5 1或3   140 250 500 1000 12/42/75
  80       500

外形及安装尺寸图

JSJV-3、6、10(W)油浸式三相电压互感器外形及安装尺寸图

JSJV-3、6、10(W)油浸式三相电压互感器外形及安装尺寸图

接线图

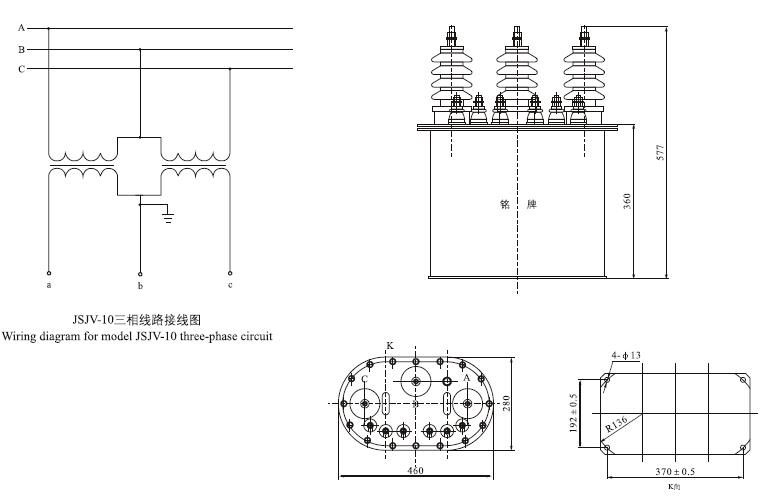

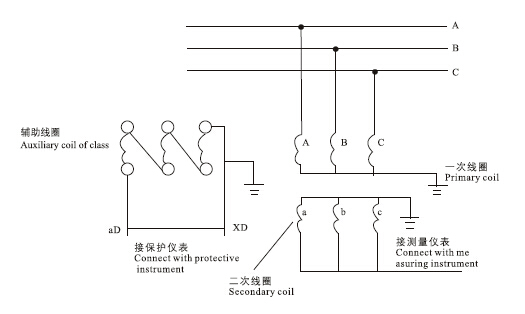

JSJV-3、6、10(W)油浸式三相电压互感器接线图

JSJV-3、6、10(W)油浸式三相电压互感器接线图


外形及安装尺寸图

JSJV-3、6、10(W)油浸式三相电压互感器外形及安装尺寸图

JSJV-3、6、10(W)油浸式三相电压互感器外形及安装尺寸图

技术参数

型号 额定电压 二次绕组额定容量(VA)(COSφ=0.8) 二次绕组极限容量(VA) 绕组连接组标号 重量(KG)
一次绕组 二次绕组 0.5级 1级 3级

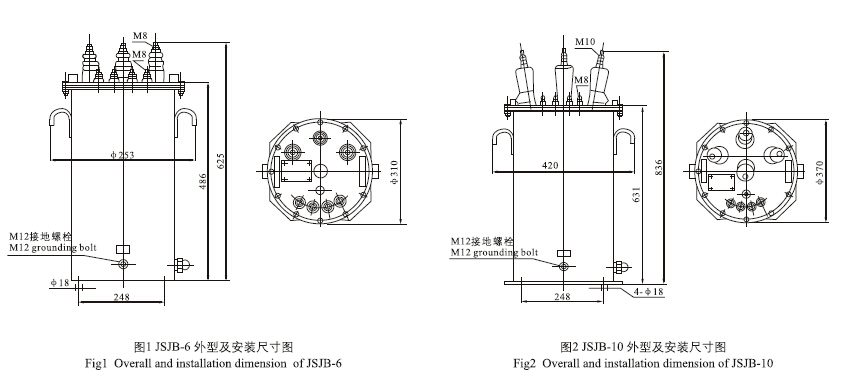

JSJB-6 6000 100 80 150 320 640 Y/Y0-12 48
JSJB-10 10000 100 120 200 480 960 105
