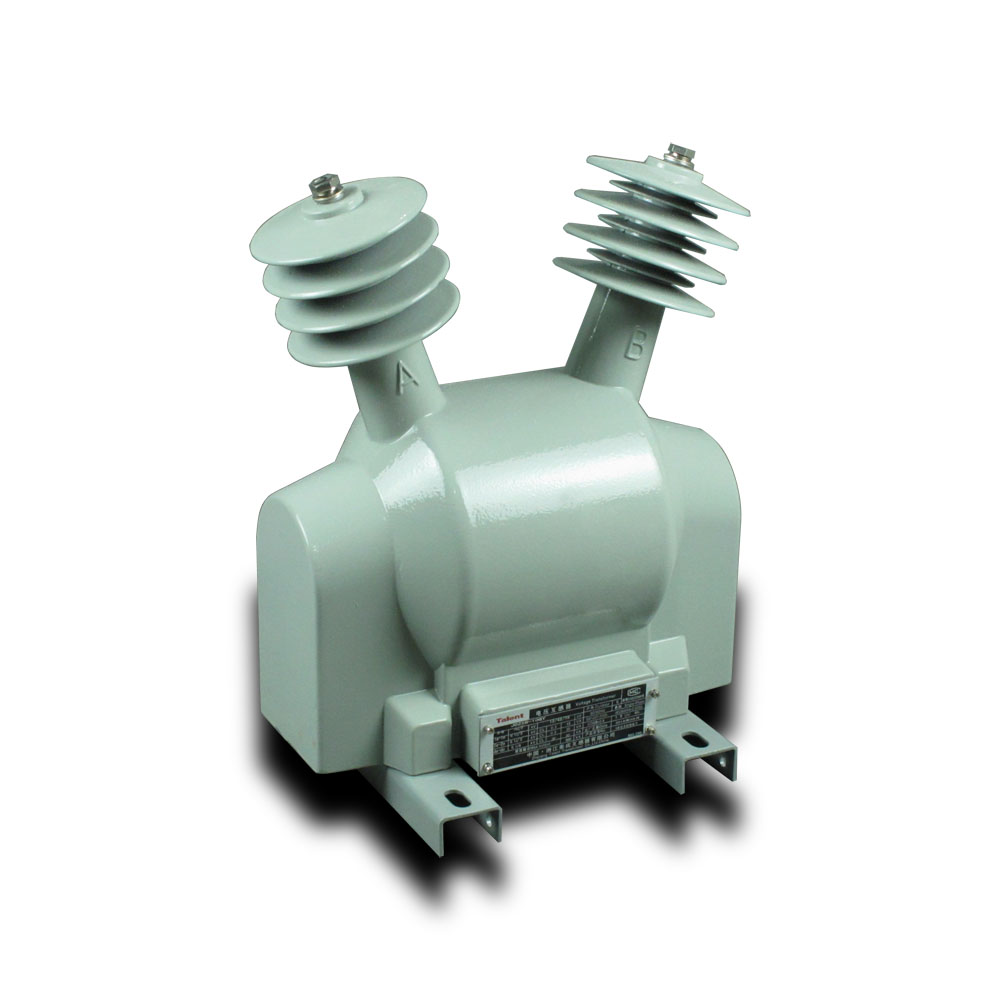

 FDGE11户外环氧树脂真空浇注式放电线圈

FDGE11户外环氧树脂真空浇注式放电线圈

产品参数:
额定频率:50HZ 额定电压:10KV
产品优势:
耐电弧、耐紫外线、抗老化、寿命长
产品概述:
FDGE11户外环氧树脂真空浇注式放电线圈为环氧树脂真空浇注单相户外全封闭型产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。
  • 产品详情
  • 产品问答
  • 产品型号

FDGE11户外环氧树脂真空浇注式放电线圈

 概述

 FDGE11户外环氧树脂真空浇注式放电线圈为环氧树脂真空浇注单相户外全封闭型产品,其适用于额定频率50HZ、额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。

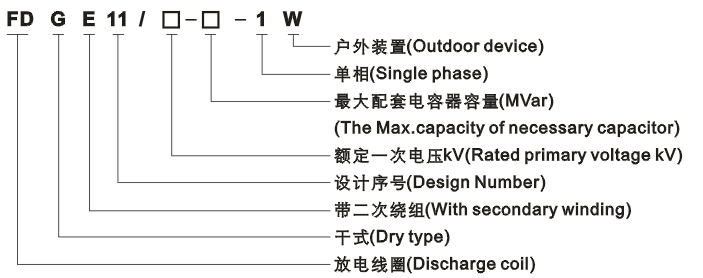

型号含义

FDGE11户外环氧树脂真空浇注式放电线圈型号含义
FDGE11户外环氧树脂真空浇注式放电线圈型号含义

结构简介
本型放电线圈为户外环氧树脂浇注全密封支柱式结构,由于采用户外环氧树脂真空浇注,产品具有耐电弧、耐紫外线、抗老化、寿命长等优良性能。其二次接线端封闭好,即防窃电又防水。另外体积小、重量轻、空载小、抗过电压能力强,使用安装方便,免维护,是替代户外油浸式放电线圈的理想产品。
使用条件
1.安装位置:户外型
2.环境温度:负5度到正40度
3.海拔:不超过1000M
4.安装场所无腐蚀性气体、蒸气,无导电性或爆炸性尘埃
5.安装场所无剧烈的机械振动
技术参数
1.产品执行标准:DL/T653-1998《高压并联电容器用放电线圈订货技术条件》
2.负荷功率因数:COS=φ0.8(滞后)
3.表面爬电距离:大于420MM
4.其它技术参数见下表

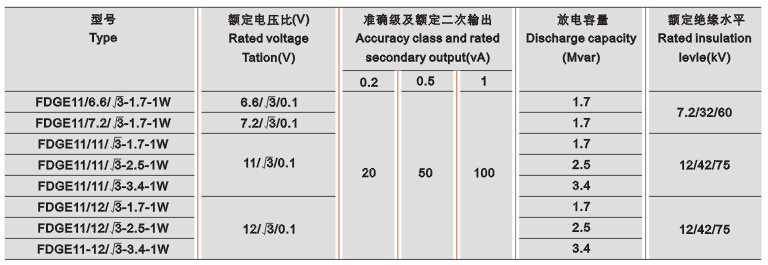

FDGE11型户外环氧树脂真空浇注式放电线圈技术参数

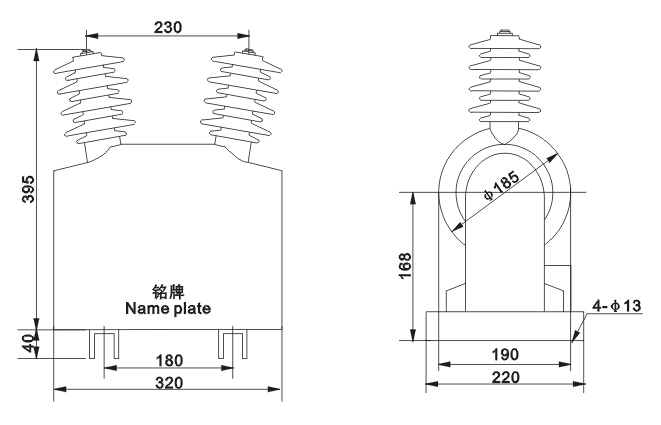

外形尺寸



FDGE11型户外环氧树脂真空浇注式放电线圈外形尺寸
