 FD(G)2、FD(Z)2放电线圈

FD(G)2、FD(Z)2放电线圈

产品参数:
额定一次电压:6.3/√3 额定一次电压:100/√3或100
产品优势:
体积小,重量轻,无局部放电,抗过电压能力强,空载损耗小,防污能力强,使用安装方便,免维护,是替代油侵式放电线圈的首选产品。
产品概述:
FD(G)2、FD(Z)2放电线圈放电线圈用于电力系统中与高压并联电容器连接,使电容器组从电力系统中切除后的剩余电荷迅速泄放。因此安装放电线圈是变电站内并联电容器的必要技术安全措施,可以有效的防止电容器组再次合闸时,由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流,并确保检修人员的安全。本产品带有二次绕组,可供线路监控、监测和二次保护用。
  • 产品详情
  • 产品问答
  • 产品型号

一 概述

FD(G)2、FD(Z)2放电线圈系单相户内、户外装置,环氧树脂绝缘的全封闭产品与高压并联电容器组并联连接,当电容器组与系统断开后,能在5S内将电容器组上的剩余电压由√2Un降至50V以下。在正常运行时,二次绕组可以做电压指示,剩余绕组接成开口三角,当电容器极间局部发生故障时,会产生零序电压,驱动继电保护装置。本型放电线圈的特点为体积小,重量轻,无局部放电,抗过电压能力强,空载损耗小,防污能力强,使用安装方便,免维护,是替代油侵式放电线圈的首选产品。

二 型号及含义

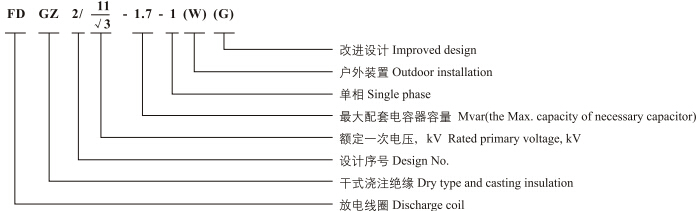

FD(G)2、FD(Z)2放电线圈型号含义

  FD(G)2、FD(Z)2放电线圈型号及含义

三 结构
 FD(G、Z)2/11/√3-1.7-1(W)放电线圈为树脂绝缘全封闭结构,FD(G、Z)2/11/√3-1.7-1WG为户外干式瓷绝缘结构,采用环形铁芯,在同一个铁芯柱上同心地装有一次、二次线圈。

四 技术参数

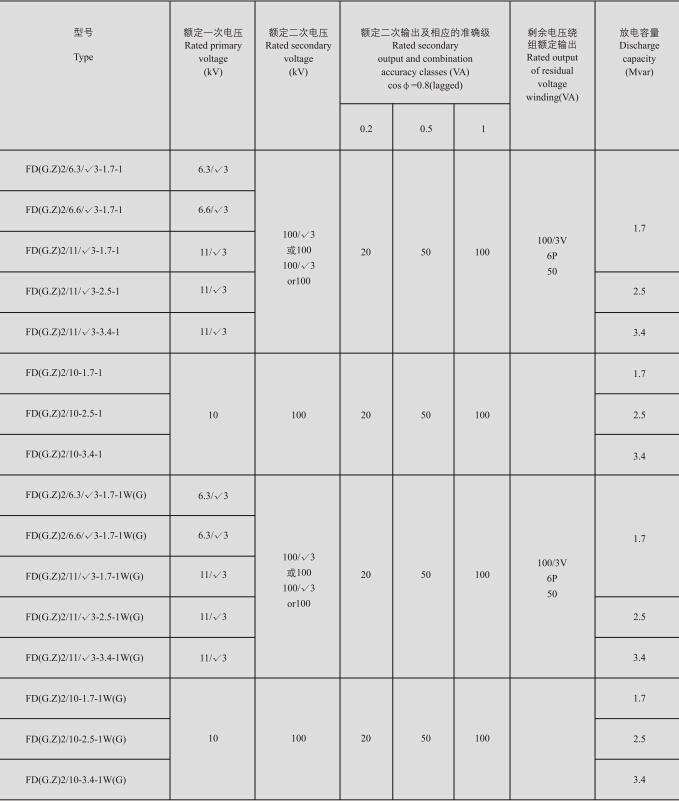

FD(G)2、FD(Z)2放电线圈技术参数

  FD(G)2、FD(Z)2放电线圈技术参数



五 外形及安装尺寸

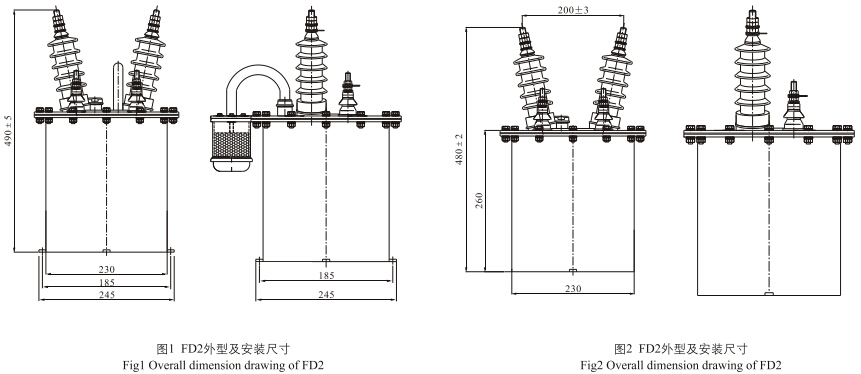

FD(G)2、FD(Z)2放电线圈外形及安装尺寸

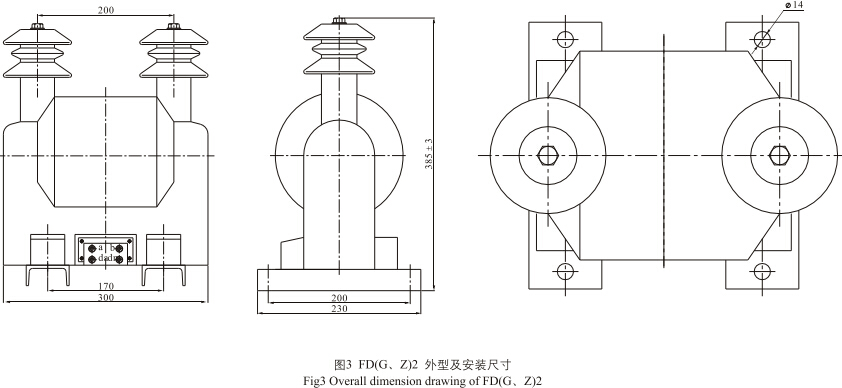

FD(G)2、FD(Z)2放电线圈外形尺寸

FD(G)2、FD(Z)2放电线圈外形尺寸
