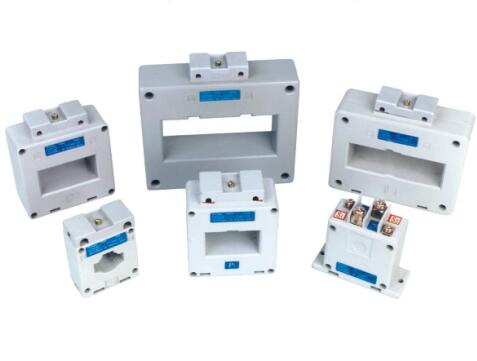

 LMK1,2-0.66/A,B(BH,SDH,MSQ)系列塑壳式电流互感器

LMK1,2-0.66/A,B(BH,SDH,MSQ)系列塑壳式电流互感器

产品参数:
工作电压:≤0.66KV 额定频率:50-60HZ
产品优势:
品种规格齐全,适用范围广,外形设计美观、合理。
产品概述:
LMK1,2-0.66/A,B(BH,SDH,MSQ)系列塑壳式电流互感器,供额定频率为50HZ,额定电压为0.66KV及以下的电力系统中作电流、电能测量和继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LMK1,2-0.66/A.B(BH,SDH,MSQ)系列塑壳式电流互感器

概述

LMK1,2-0.66/A,B(BH,SDH,MSQ)系列塑壳式电流互感器,供额定频率为50HZ,额定电压为0.66KV及以下的电力系统中作电流、电能测量和继电保护之用

1.品种规格齐全,适用范围广,适用于一次电流为5A于5000A,1A至4000A的全部规格(包抱非标规格)。二次电流有5A或1A两种,设计不同窗口各类可与任何汇流排及电缆对应使用。

2.外形设计美观、合理。

3.指标先进、国内领先,结构性能优良。

4.与国类产品相比,体积小、重量轻、容量大、精度高,符合电控设计紧凑化趋向的要求。

5.安全、阻燃、表面无一处带电,壳体由进口阻燃材料高压注塑成型,强度高且不燃烧。

6.坚固、耐用,整个产品为全封闭型,有耐温、防潮、防振、防污、防盐雾、防窃电等特点。

型号含义

BH、MSQ、SDH本类型电流互感器特定型号:

L-电“流”互感器; K 塑料外"壳“绝缘; M 贯穿”母“线式;  1,2为设计序号

A/B分类:

1.A为方圆型,既可穿越电缆,也可穿越汇流排,一般作监控用。

2.B为卧式方孔型,可穿越1-3块汇流排,一般作监控用。

使用范围

1.工作电压≤0.66KV

2.额定频率50-60HZ

3.海拔高度不超过1000M

4.周围介质温度为-50C~+400C

5.空气相对温度不超过85%

6,用于没有雨雪直接侵袭,无严重污染,无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。

使用方法

1.根据一次电流及母线截面等参数选取对应的规格。一次导线(一次线圈)穿越CT窗孔,卸下CT顶部接线罩壳,支掉引线垫片,二次线引出后罩壳复位,计量电能用的可利用固定螺丝和罩壳上小孔加封铅印,以防窃电。

2.产品极性表示,P1表示一次线圈的极性端,S1表示P1的同名端,S2表示P2的同名端。

注意事项

1.互感器允许接到不超过0.66KV的交流电路中,长期工作电流不超过额定值的1.1倍,允许1.2倍额定电流的短时间使用,北京时间不超过1小时,瞬间(1S内)工作电流不允许超过60倍额定电流(30B型为40倍),非标和作保护用的例外。

2.测量仪表接于S1、S2端子上,此时必须注意所接仪表的总阻抗(包括接线)不超过互感器的额定负荷。

3.互感器在运行中严禁二次开路,假如二次线圈意外在通电时发生开路,则必须进行退磁处理,以减少误差的增加。

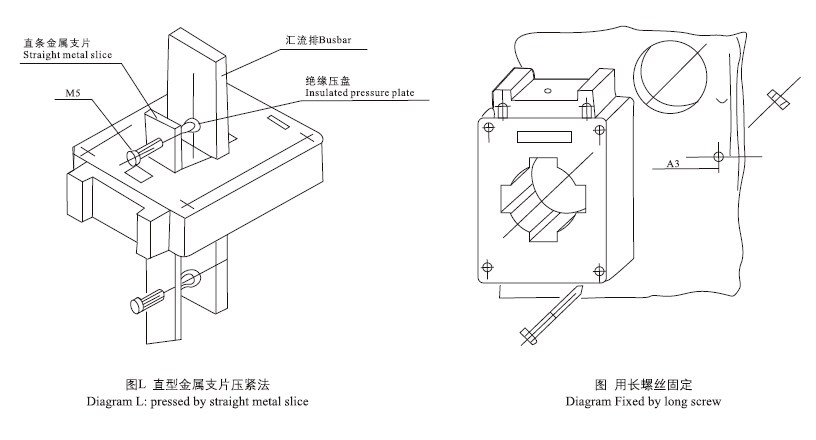

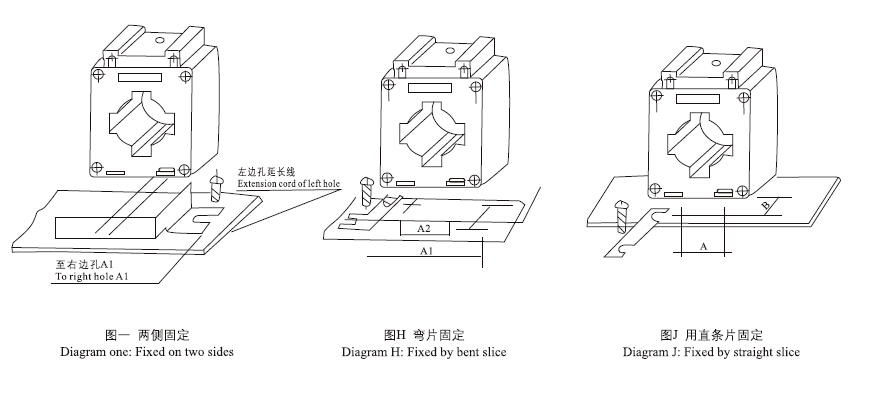

LMK1-0.66(BH)型安装方法

LMK1-0.66(BH)型安装方法

LMK1-0.66(BH)型安装方法2

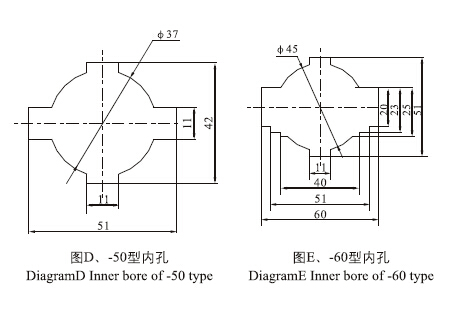

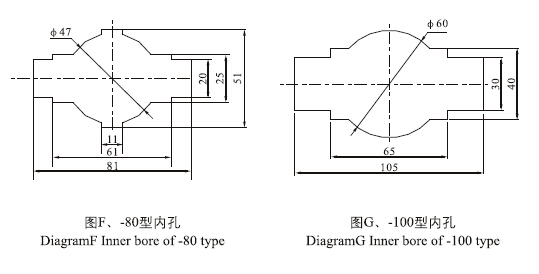

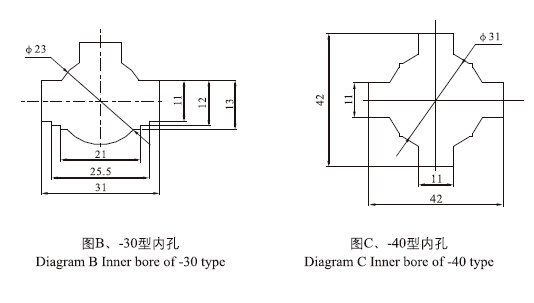

LMK1-0.66(BH)型窗口尺寸

LMK1-0.66(BH)型窗口尺寸

LMK1-0.66(BH)型窗口尺寸2

LMK1-0.66(BH)型窗口尺寸3

LMK1-0.66(BH)型窗口尺寸4

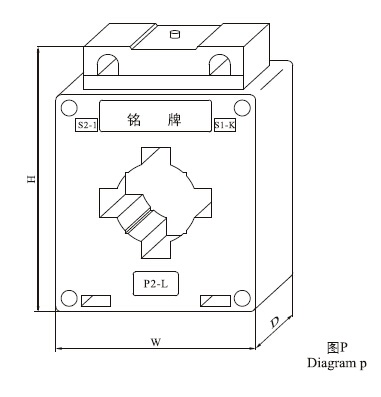

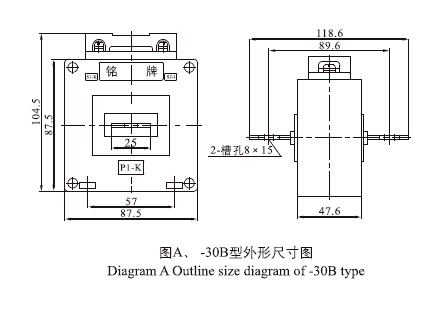

LMK1-0.66(BH)型外形尺寸


LMK1-0.66(BH)型外形尺寸1

LMK1-0.66(BH)主要技术参数

型号
额定电流比
汇流排截面
根数
额定负截
精度等级
最高工作电压
穿心匝数
窗口尺寸
安装方式
-30B
30/5-150/5
25×3
5-10
0.5
660
图A
图H、I、J、K
-30
15/5
2.5
1
660
10
图B
图H、I、J、K
20/5
2.5
1
660
5
图H、I、J、K
30/5
2.5
1
660
5
图H、I、J、K
40/5
2.5
1
660
5
图H、I、J、K
50/5
2.5
1
660
2
图H、I、J、K、L
75/5
1
2.5
1
660
1
图H、I、J、K、L
100/5
30×10
1
2.5
1
660
1
图H、I、J、K、L
150/5
30×10
1
5
0.5
660
1
图H、I、J、K、L
200/5
30×10
1
5
0.5
660
1
图H、I、J、K、L
250/5
30×10
1
5
0.5
660
1
图H、I、J、K、L
300/5
30×10
1
5
0.5
660
1
图H、I、J、K、L
-40
100/5
40×10
1
2.5
1
660
1
图C
图H、I、J、K、L
150/5
40×10
1
2.5
1
660
1
图H、I、J、K、L
200/5
40×10
1
5
1
660
1
图H、I、J、K、L
250/5
40×10
1
5
1
660
1
图H、I、J、K、L
300/5
40×10
1
5
0.5
660
1
图H、I、J、K、L
400/5
40×10
1
5
0.2
660
1
图H、I、J、K、L
500/5
40×10
1
10
0.2
660
1
图H、I、J、K、L
600/5
40×10
1
10
0.2
660
1
图H、I、J、K、L
-50
300/5
50×10
1-2
5
0.5
660
1
图D
图H、I、J、K、L
400/5
50×10
1-2
5
0.5
660
1
图H、I、J、K、L
500/5
50×10
1-2
10
0.2
660
1
图H、I、J、K、L
600/5
50×10
1-2
10
0.2
660
1
图H、I、J、K、L
-60
400/5
30×10 60×6
1-2
5
0.5
660
1
图E
图H、I、J、K、L
500/5
30×10 60×6
1-2
10
0.5
660
1
图H、I、J、K、L
600/5
30×10 60×6
1-2
10
0.2
660
1
图H、I、J、K、L
750/5
30×10 60×6
1-2
10
0.2
660
1
图H、I、J、K、L
800/5
30×10 60×6
1-2
10
0.2
660
1
图H、I、J、K、L
1000/5
30×10 60×6
1-2
15
0.2
660
1
图H、I、J、K、L
1200/5
30×10 60×6
1-2
20
0.2
660
1
图H、I、J、K、L
1500/5
30×10 60×6
1-2
20
0.2
660
1
图H、I、J、K、L
2000/5
30×10 60×6
1-2
30
0.2
660
1
图H、I、J、K、L
-80
600/5
80×10 60×10
1-2
5
0.5
660
1
图F
图H、I、J、K、L
750/5
80×10 60×10
1-2
5
0.5
660
1
图H、I、J、K、L
800/5
80×10 60×10
1-2
10
0.5
660
1
图H、I、J、K、L
1000/5
80×10 60×10
1-2
15
0.2
660
1
图H、I、J、K、L
1200/5
80×10 60×10
1-2
15
0.2
660
1
图H、I、J、K、L
1500/5
80×10 60×10
1-2
15
0.2
660
1
图H、I、J、K、L
2000/5
80×10 60×10
1-2
20
0.2
660
1
图H、I、J、K、L
2500/5
80×10 60×10
1-2
20
0.2
660
1
图H、I、J、K、L
-100
800/5
100×10 80×10
1-2
10
0.5
660
1
图G
图H、I、J、K、L
1000/5
100×10 80×10
1-2
10
0.5
660
1
图H、I、J、K、L
1200/5
100×10 80×10
1-2
20
0.2
660
1
图H、I、J、K、L
1500/5
100×10 80×10
1-2
20
0.2
660
1
图H、I、J、K、L
2000/5
100×10 80×10
1-2
20
0.2
660
1
图H、I、J、K、L
2500/5
100×10 80×10
1-2
20
0.2
660
1
图H、I、J、K、L
3000/5
100×10 80×10
1-2
20
0.2
660
1
图H、I、J、K、L
