 LMK1-0.5电流互感器

LMK1-0.5电流互感器

产品参数:
准确级 :0.5级 额定电压 :0.66KV 额定一次电流 :5-3000A 额定二次电流 :5A
产品优势:
体积小,易安装
产品概述:
LMK1-0.5型电流互感器适用于额定频率为50HZ或60HZ,额定电压为0.5KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LMK1-0.5型电流互感器

概述

LMK1-0.5型电流互感器适用于额定频率为50HZ或60HZ,额定电压为0.5KV及以下的电力系统中,作电能计量、电流测量和继电保护用

型号

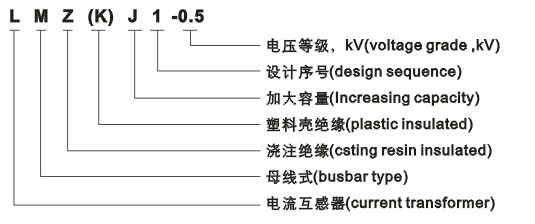

LMK1-0.5型电流互感器型号含义

LMK1-0.5型电流互感器型号含义

结构简介
本型电流互感器为线线型浇注工或塑料壳式,产品下部有安装板供固定安装用,中间窗孔供一次母线通过用

技术参数

型号 额定一次电流 一次安匝 额定输出
0.5 1
LMK1-0.5 5,10,30,50,75,150 150 5 10
20,40,100,200 200
300 300
400 400
500 500
600 600


型号 额定一次电流 额定二次电流 一次安匝 额定负荷 需多匝缠绕的一次电流
0.5级 1级 3级
LMZ1-0.5 5,10,20,50,100,15,30
75,150,40,200,300,400
5 100,150
200,300,400
5 7.5   5-50 15-75 40
LMZJ1-0.5 5,10,20,30,50,75,100,150
300,400,200,400,500,600,800
5 300,400
500-800
10 15   5-50 15-75 40
10,001,200,150,020,000,000 5 1000-3000 30 30 50 5-50 15-75 40

外形及安装尺寸图

LMK1-0.5型电流互感器外形尺寸

额定一次电流 φD d h H a B
5-300 94 35 69 116
400-600 114 40 83 140 9 54

LMK1-0.5型电流互感器外形尺寸

型号 电流比 H h φD φd
LMZ1-0.5 5-300/5 117 68 90 30

LMK1-0.5型电流互感器外形尺寸

型号 电流比 H h φD φd a b
LMZJ1-0.5 5-300/5 118 70 91 32 10 41
400-600/5 128 75 97 43 12 52

LMK1-0.5型电流互感器外形尺寸

型号 电流比 A1 A2 B h H L1 L2 C b
LMZJ1-0.5 1000/5
1200/5
1500/5
172 104 30 80 140 156 123 41 50
2000/5
3000/5
216 140 42 102 182 175 150 46 70
4000/5
5000/5
238 150 55 117 220 230 180 60 94
