 JDJ(J)2-35、JD(X)N2-35电压互感器

JDJ(J)2-35、JD(X)N2-35电压互感器

产品参数:
额定电压:35KV 额定频率:50HZ 60HZ
产品优势:
产品概述:
JDJ(J)2-35、JD(X)N2-35电压互感器为单相油浸产品,适用于额定频率50HZ或60HZ,额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDJ(J)2-35、JD(X)N2-35电压互感器

概述

JDJ(J)2-35、JD(X)N2-35电压互感器为单相油浸产品,适用于额定频率50HZ或60HZ,额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。

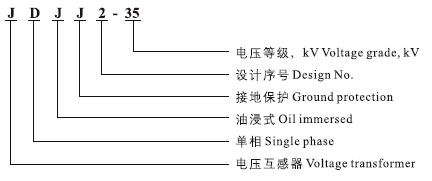

型号含义

JDJ(J)2-35、JD(X)N2-35电压互感器型号含义

JDJ(J)2-35、JD(X)N2-35电压互感器型号含义

结构

本系列电压互感器的铁心由条形硅钢片叠成,为三柱芯式,器身用铁夹件固定在箱盖上,在箱盖上装有一次及二次套管等,油箱用钢板焊成,油箱壁下部装有接地螺栓及放油塞,箱底有四个安装孔。

技术参数

1.额定绝缘水平:40.5/95/200KV

2.技术参数表

型号 额定电压比 额定输出 极限输出
0.2 0.5 1 6P
JDJ2-35 35000/100 75 150 250
1000
JDJJ2-35 35000/√3/100/√3/100/3 75 150 250 100
35000/√3/100/√3/100/√3/100/3 30 60   100 2×500

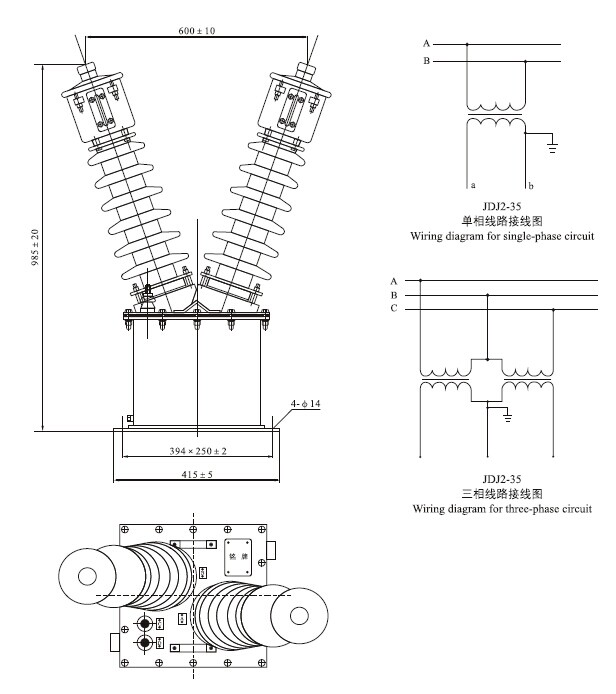

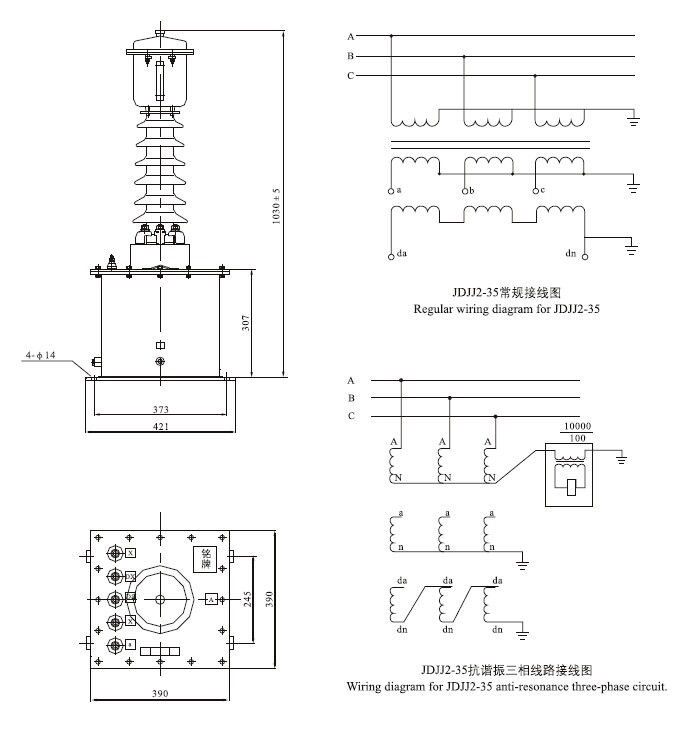

外形及安装尺寸

JDJ(J)2-35、JD(X)N2-35电压互感器外形及安装尺寸

JDJ(J)2-35、JD(X)N2-35电压互感器外形及安装尺寸

JDJ(J)2-35、JD(X)N2-35电压互感器外形及安装尺寸
