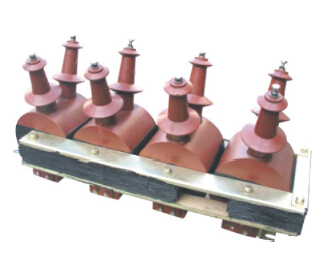

 JSZK2-6、10(F)抗铁磁谐振三相电压互感器

JSZK2-6、10(F)抗铁磁谐振三相电压互感器

产品参数:
额定电压:6-10KV 额定频率:50HZ
产品优势:
输出容量大,适用小型化变电站,回路多,负荷大
产品概述:
JSZK2-6、10(F)抗铁磁谐振三相电压互感器供额定频率50HZ,额定电压为6-10KV及以下线路中,特别是无人值守的小型变电站中作电能计量及继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

JSZK2-6、10(F)抗铁磁谐振三相电压互感器

概述

JSZK2-6、10(F)抗铁磁谐振三相电压互感器供额定频率50HZ,额定电压为6-10KV及以下线路中,特别是无人值守的小型变电站中作电能计量及继电保护之用,该产品是油浸互感器JSJW-6、10的替代产品,与老产品相比具有如下特点:

1.输出容量大,适用小型化变电站,回路多,负荷大

2.改户外油浸式户外干式,解决了渗 漏油的问题,减少了维护工作。

3.在中性点采取了消谐措施,使产品不需另加消谐器或阻尼接地等保护方式,即可以安全的在电网上运行,并可长期运行在单相接地的故障线路中。

4.多一组二次监控绕组,成为计量器(0.2级)、监控(0.5级)、保护(6P开口三角)分开的多用途电压互感器

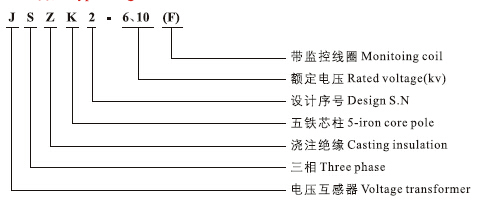

型号含义

JSZK2-6、10(F)抗铁磁谐振三相电压互感器型号含义

JSZK2-6、10(F)抗铁磁谐振三相电压互感器型号含义

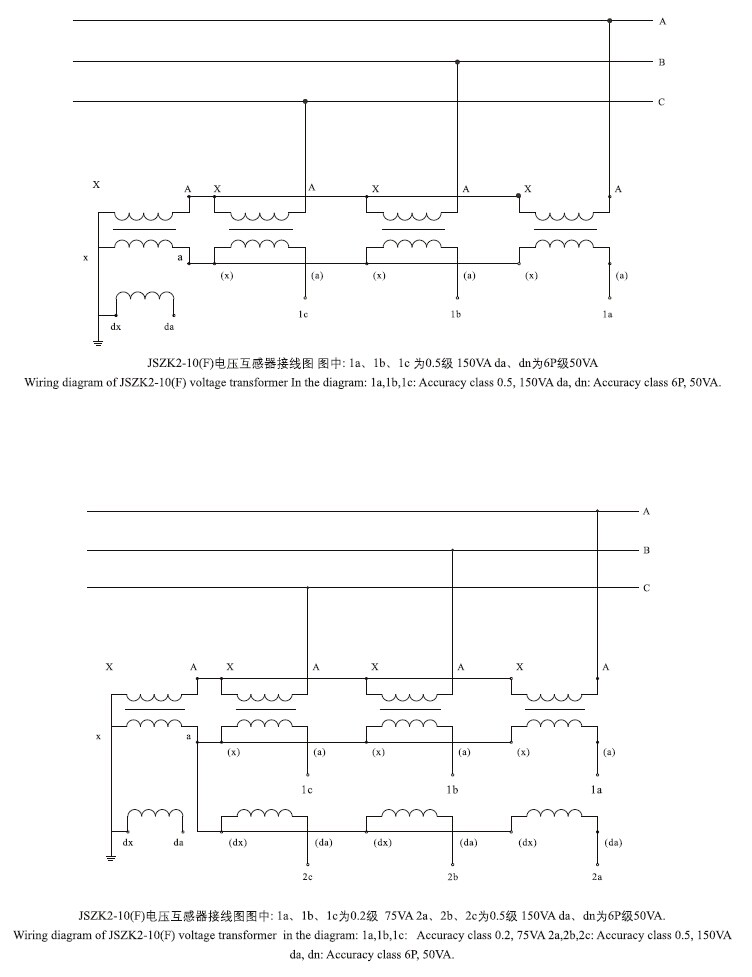

接线图

JSZK2-6、10(F)抗铁磁谐振三相电压互感器接线图

JSZK2-6、10(F)抗铁磁谐振三相电压互感器接线图

技术参数

JSZK2-6、10(F)抗铁磁谐振三相电压互感器技术参数

型号 额定电压 计量a.b.c 监控a.b.c 辅助aD.xD 极限输出
一次 二次 容量 精度等级 容量 精度等级 容量 精度等级
JSZK2-6 6000/3 100/3 120 0.5     100 6P 1000
60 0.2
JXZK2-10 10000/3 100/3 75 0.2     100 6P 1500
150 0.5
JSZK2-6F 6000/3 100/3 50 0.2 80 0.5 100 6P 1000
90 0.5 90 0.5
JXZK2-10F 10000/3 100/3 75 0.2 120 0.5 100 6P 1500
120 0.5 120 0.5

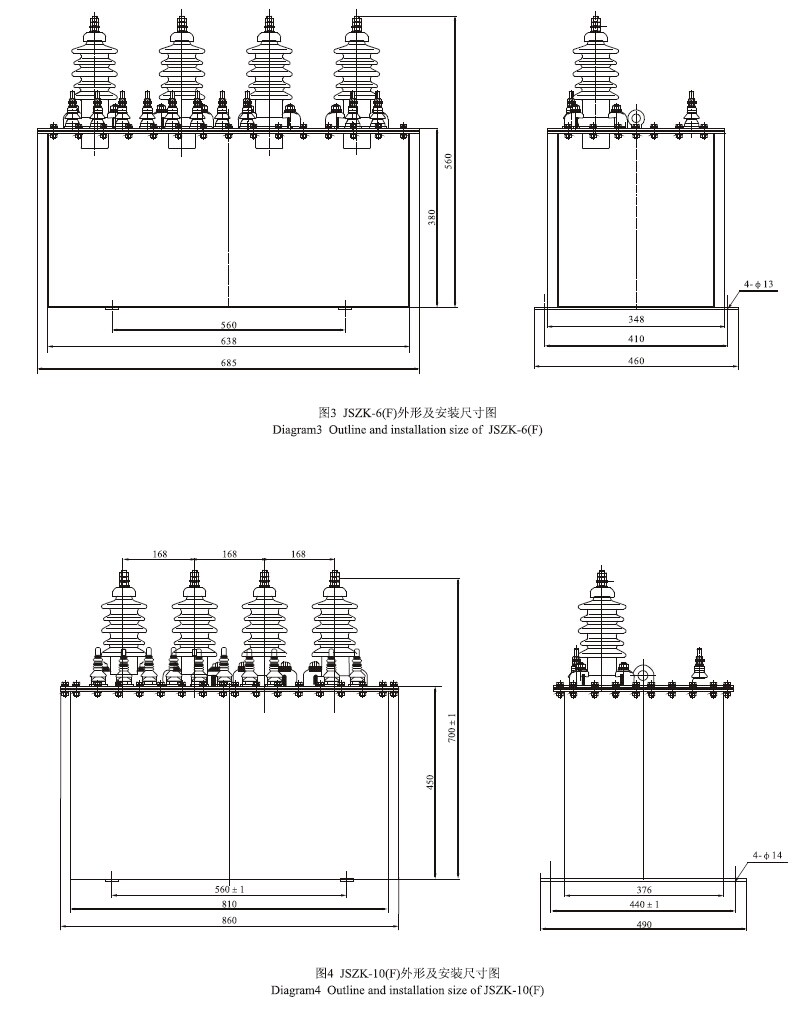

外形及安装尺寸图

JSZK2-6、10(F)抗铁磁谐振三相电压互感器外形及安装尺寸图

JSZK2-6、10(F)抗铁磁谐振三相电压互感器外形及安装尺寸图

JSZK2-6、10(F)抗铁磁谐振三相电压互感器外形及安装尺寸图
