 LZZB8-20电流互感器

LZZB8-20电流互感器

产品参数:
额定绝缘水平:24/65/125KV 额定二次电流:5A,1A
产品优势:
本产品符合IEC4-1及GB1208-2006《电流互感器》标准。
产品概述:
LZZB8-20电流互感器为环氧树脂浇注全封闭产品,适用于额定频率50HZ或60HZ,额定电压20KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZB8-20电流互感器

概述

LZZB8-20电流互感器为环氧树脂浇注全封闭产品,适用于额定频率50HZ或60HZ,额定电压20KV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC4-1及GB1208-2006《电流互感器》标准

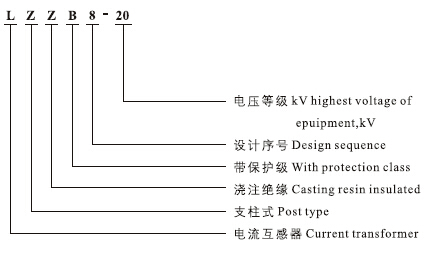

型号含义


结构简介

本型电流互感器为全封闭支柱式结构,产品体积小,重量轻,底部有4-M10安装孔

技术参数

1.额定绝缘水平:24/65/125KV

2.额定二次电流:5A,1A

3.额定一次电流、准确级组合、额定输出及动、热稳定电流见表1、表2

4.局部放电水平符合GB1208-2006《电流互感器》标准。

表1:常用技术参数

额定一次电流 准确级组合 额定输出 额定短时热电流(Ith) 额定动稳定电流(Idyn)
0.2S、0.2 0.5S、0.5 10P10 10P15
20,30,40 0.2S/0.2/10P
0.5S/0.2/10P
10 15 20 15 150I1n 375I1n
50,75
100,150
200 31.5 80
300,400 43 112.5
500 63 130
600
800 15 20 30 20

表2:高中热稳定技术参数

额定一次电流 准确级组合 额定输出 额定短时热电流(Ith) 额定动稳定电流(Idyn)
0.2S、0.2 0.5S、0.5 10P10 10P15
20,30 0.2S/0.5S/10P
0.2S/0.5/10P
0.5S/0.5/10P
10 10 15 15 200I1n 500I1n
40,50 21 52.5
75 31.5 80
100 45 112.5
150 63 130
200
300
400
500 15 20 15
600
800 15 20 30 20

注:(1)若用户有要求时,测量级可为0.2S、0.5S

      (2)可为单测量绕组或单保护绕组复变比电流互感器,如单测量绕组:100-150-200/5A,0.2级

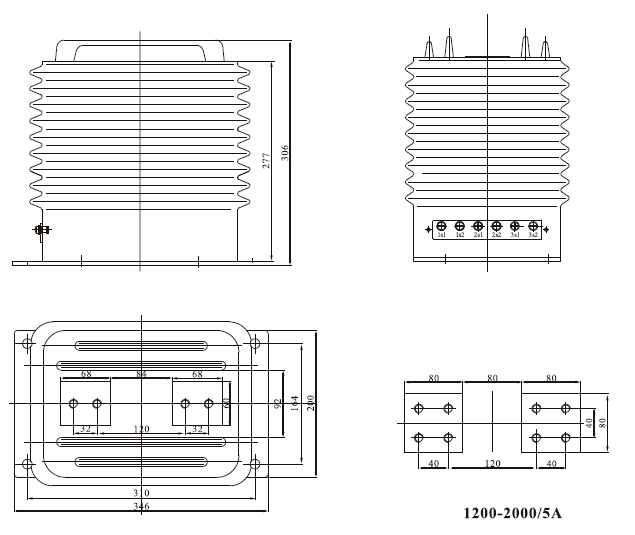

外形及安装尺寸
