 LZZB7-35支柱式电流互感器

LZZB7-35支柱式电流互感器

产品参数:
额定绝缘水平:40.5/85/185KV 负荷功率因数:COSφ=0.8(滞后Lag) 额定二次电流:5A或1A
产品优势:
本产品的特点为动热稳定参数高,二次输出容量大,绝缘性稳定、耐污秽等。可完全取代LCZ-35Q等老式同类产品。
产品概述:
LZZB7-35型支柱式电流互感器为环氧树脂浇注,支柱式全封闭结构,适用于额定电压为35KV及以下,额定频率为50HZ或60HZ的户内电力系统中作电流、电能计量和继电保护使用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZB7-35型支柱式电流互感器

概述

LZZB7-35电流互感器为环氧树脂浇注,支柱式全封闭结构,适用于额定电压为35KV及以下,额定频率为50HZ或60HZ的户内电力系统中作电流、电能计量和继电保护使用。本产品的特点为动热稳定参数高,二次输出容量大,绝缘性稳定、耐污秽等。可完全取代LCZ-35Q等老式同类产品

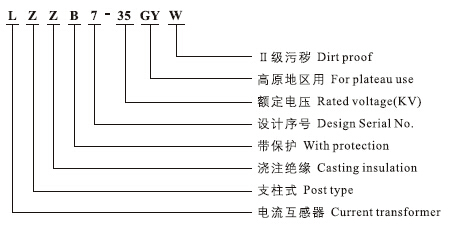

型号含义

LZZB7-35支柱式电流互感器型号含义

结构

本型互感器为支柱式全封闭结构,采用环形铁芯并经退火处理,一、二次线用环氧树脂浇注成型。由于加强了绝缘,在潮湿凝露及II级污秽下亦可正常运行。底座上有四个孔供安装用。

技术参数

1.额定绝缘水平:40.5/85/185KV

2.负荷功率因数:COSΦ=0.8(滞后Lag)

3.额定二次电流:5A或1A

4.表面爬电距离:满足II级污秽地区

5.本产品适用于海拔高度3000M及以下地区

6.仪表保安系数:FS≤10

其它技术参数见下表

型号 额定电流比 级次组合 额定输出 4S热电流 动稳定电流
LZZB7-35GYW1 15/5 0.2/0.5
0.2/10P15
0.5/10P15
0.5/10P10
10P10/10P10
15/15
15/20
50/20
50/30
15/15
3.0 8
20/5 4.0 10
30/5 6.0 15
40/5 8.0 20
50/5 10 25
75/5 15 37.5
100/5 20 50
150/5 25 62.5
200/5 31.5 80
300/5 0.2/0.5
0.2/10P15
0.5/10P15
0.5/10P10
10P15/10P15
50/50
50/50
50/50
50/50
25/25
400/5
500/5
600/5
800/5
1000/5
1200/5 40 100
1500/5
2000/5

注:LZZB7-35GYWI,当测量级为0.2级,额定一次电流不大于200A时,短时热电流2秒

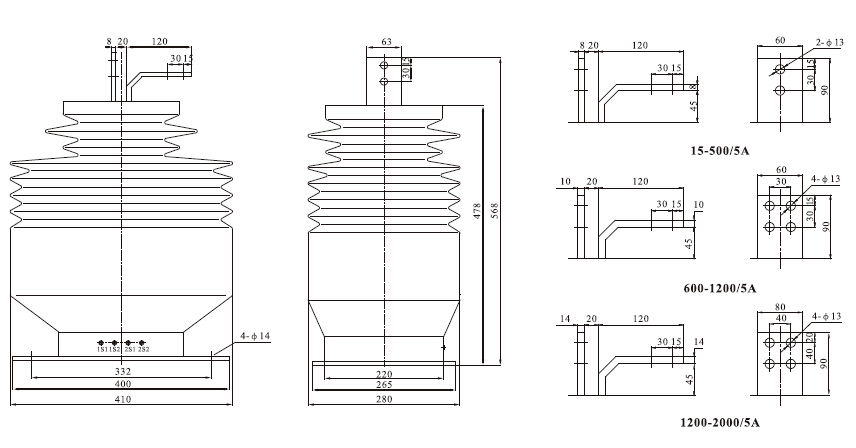

外形及安装尺寸

LZZB7-35支柱式电流互感器外形尺寸
