 LDZ1、LDZJ1-10电流互感器

LDZ1、LDZJ1-10电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定电压:10KV
产品优势:
浇注绝缘单匝贯穿式电流互感器
产品概述:
LDZ1-10、LDZJ1-10型供额定频率为50HZ,额定电压10KV的电力系统中作电流、电能测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LDZ1、LDZJ1-10电流互感器

概述

LDZ1-10、LDZJ1-10型为浇注绝缘单匝贯穿式电流互感器,供额定频率为50HZ,额定电压10KV的电力系统中作电流、电能测量和继电保护用

技术参数

LDZ1、LDZJ1-10电流互感器技术参数

型号 额定一次电流 L1 L2 L3 ΦD M
LDZ1-10 400 360 250 178 146 M18×1.5
600 M22×1.5
800 M25×1.5
1000 M39×2
LDZJ1-10 600 410 270 200 178 M18×1.5
800 M25×1.5
1000-1500 450 M39×2

型号 额定电压 额定一
次电流
额定二
次电流
准确级组合 额定二次负荷 10P级准确
限值系数
1S短时热电流
(KA有效值)
额定动稳定电流
(KA有效值)
0.5或1级 3级 1P级
LDZ1-10 10 600 5 0.5/3
1/3
10 10 15 15 39 72
800 39 72
1000 55 100
1500 54 97.5
LDZJ1-10
LDZJ1-15
10 600 0.5/10P
10P/10P
30   40 39 72
800 39 72
1000 55 100
1500 55 100

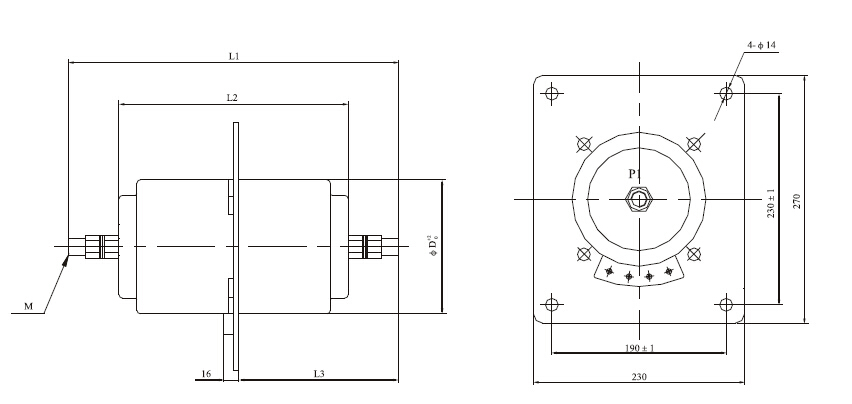

外形及安装尺寸

LDZ1、LDZJ1-10电流互感器外形尺寸
