 LA-10Q(LFZ-10Q、LFZB1-10Q)电流互感器

LA-10Q(LFZ-10Q、LFZB1-10Q)电流互感器

产品参数:
额定频率:50HZ 额定电压:10KV
产品优势:
穿墙式户内环氧浇注电流互感器
产品概述:
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器适用于额定频率为50HZ额定电压为10KV及以下户内装置的电力系统中作电气测量和保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器
概述
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器适用于额定频率为50HZ额定电压为10KV及以下户内装置的电力系统中作电气测量和保护用。

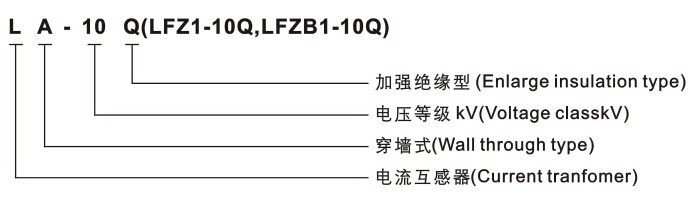

型号含义
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器

结构简介
1.互感器为环氧树脂浇注加强绝缘型,可用于潮湿、产品表面凝露及热带和高温地区;
2.200A及以下为半封闭浇注结构,300~1000A为单匝式全封闭浇注结构
技术参数
1.额定绝缘水平11.5/42/75KV(表面凝露及人工II级污秽条件下)
2.额定一次电流、准确级及相应的额定输出、额定短时热电流见表1
3.负荷的功率因数为0.8(滞后)
4.额定二次电流为5A
5.局部放电水平符合GB5583-85及IEC44-4《互感器局部放电测量》,其视在放电量不大于50PC
6.10P级准确限值系数与二次负荷关系曲线见图1
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器

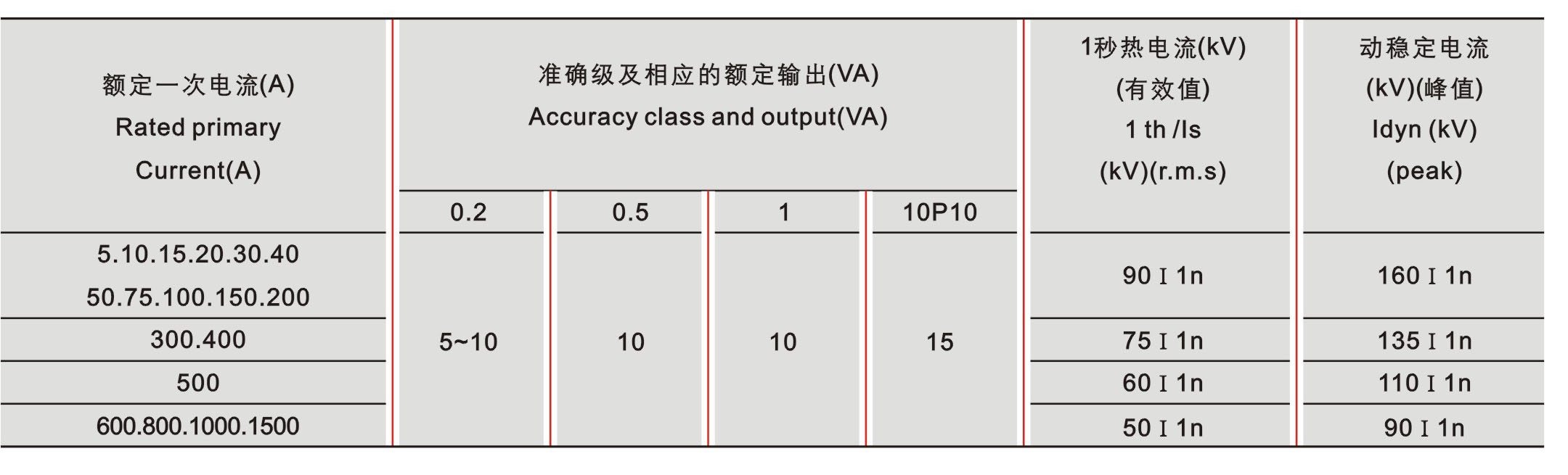

LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器技术参数


10P级准确限值系数

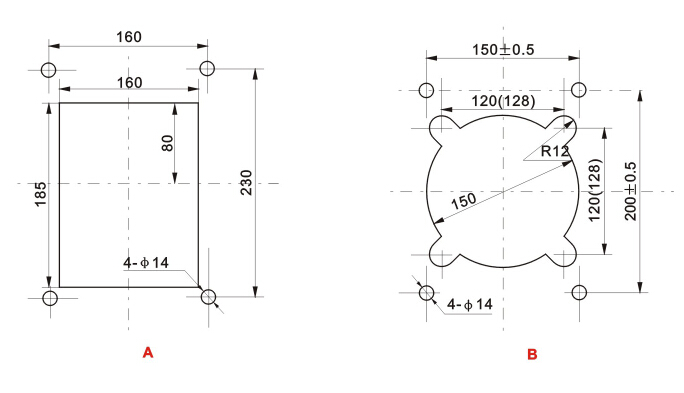

开孔尺寸
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器外形尺寸

LA-10Q 5-200/5(A)
LA-10Q 300-1500/5(B)
外形尺寸
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器外形尺寸

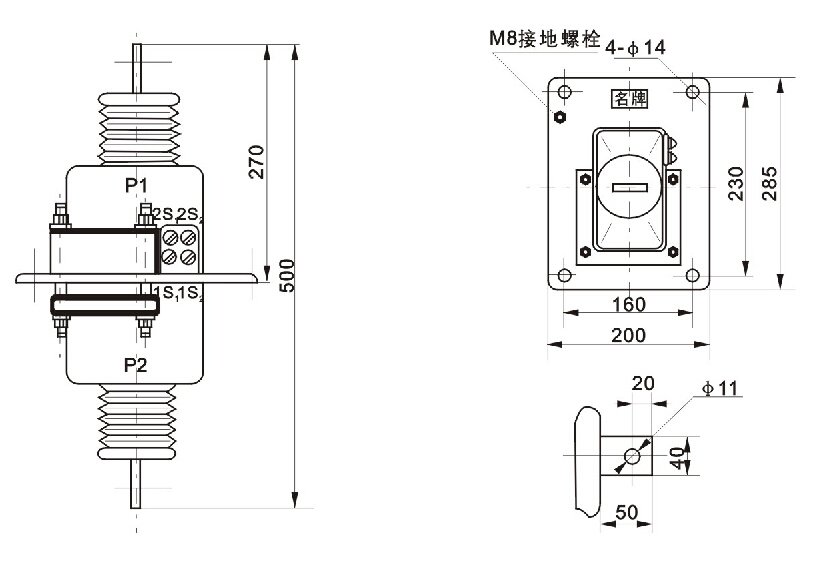

LA-10Q(5-200/5)

LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器外形尺寸
LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器外形尺寸

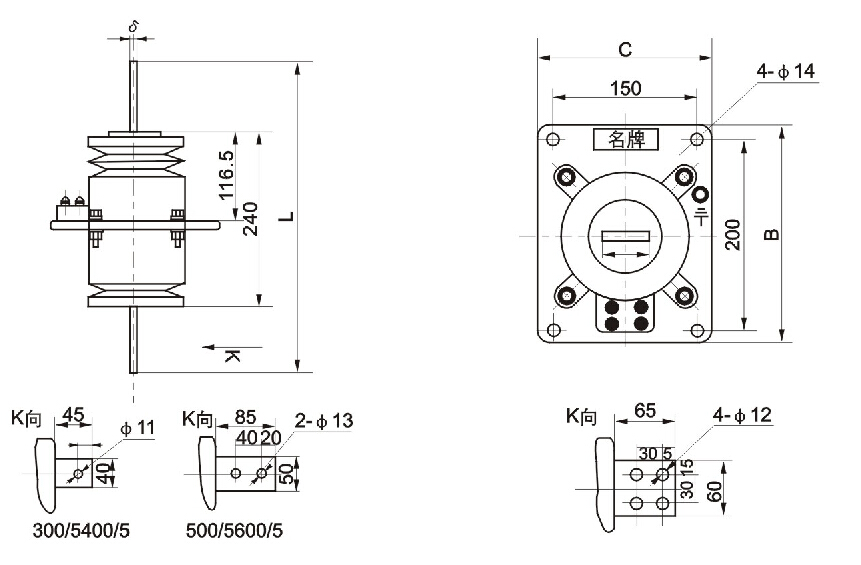

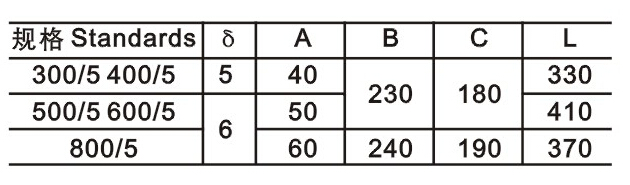

LA-10Q(300-800/5)

LA-10Q(LFZ-10Q、LFZB1-10Q)型电流互感器外形尺寸

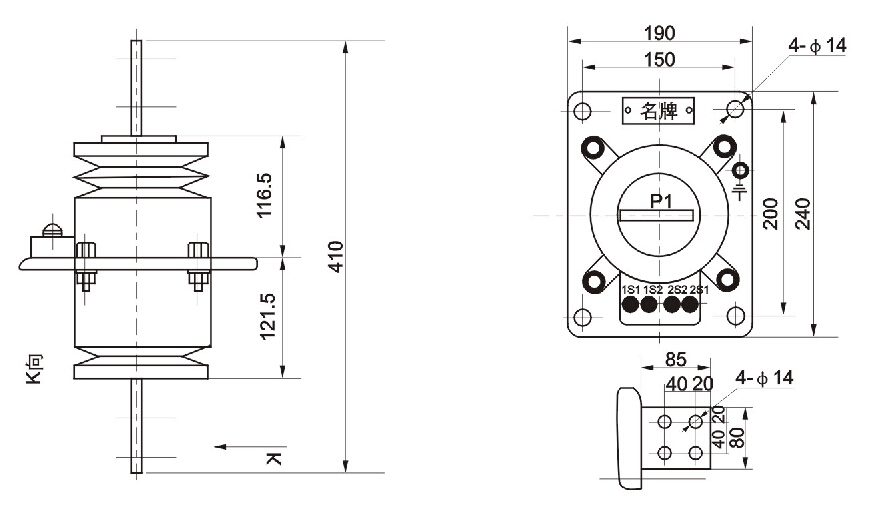

LA-10Q(1000-1500/5)
