 LAJS-10Q穿墙式电流互感器

LAJS-10Q穿墙式电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定二次电流:5A(1A或2A)
产品优势:
LAJS-10Q电流互感器为环氧树脂浇注穿墙式结构,LAJS-10Q的20-300A为全封闭式结构。
产品概述:
本型互感器适用于额定电压为10KV以下,户内交流50HZ的电力线路中作电流、电能的测量和继电保护使用。LAJS-10Q的二次为三绕组,甲组为1S1、1S2,乙组为2S1、2S2,丙组为3S1、3S2,可根据需要制成0.2/10P/10P,0.2/10P/10P,0.2/0.5/10P等级次组合。
  • 产品详情
  • 产品问答
  • 产品型号

LAJS-10Q穿墙式电流互感器

概述

LAJS-10Q电流互感器为环氧树脂浇注穿墙式结构,LAJS-10Q的20-300A为全封闭式结构。本型互感器适用于额定电压为10KV以下,户内交流50HZ的电力线路中作电流、电能的测量和继电保护使用。LAJS-10Q的二次为三绕组,甲组为1S1、1S2,乙组为2S1、2S2,丙组为3S1、3S2,可根据需要制成0.2/10P/10P,0.2/10P/10P,0.2/0.5/10P等级次组合。

技术参数



额定绝缘水平:12/42/75KV

负荷的功率因数:COSΦ=0.8(滞后)

额定二次电流:5A(1A或2A)

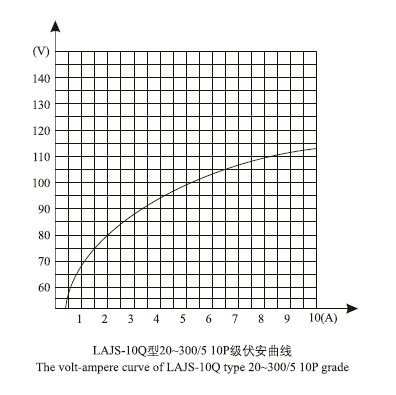

10P级伏安曲线如图如示,可供选型时参考。



LAJS-10Q穿墙式电流互感器技术参数

额定一
次电流
一秒热电
流(KA有效值)
额定动稳
定电流(KA有效值)
准确级组合 额定二次输出 爬电距离 重量
0.2 0.5 10P级
20 2.8 7 0.2/10P15/10P15
0.5/10P15/10P15
0.2/0.5/10P15
0.2/0.5/0.5
10 25 15 225 30
30 4.4 11
40 5.5 13.7
50 6.3 15.8
75 9.5 23
100 15 37.5
150 20 50
200 30 60
300 36 75

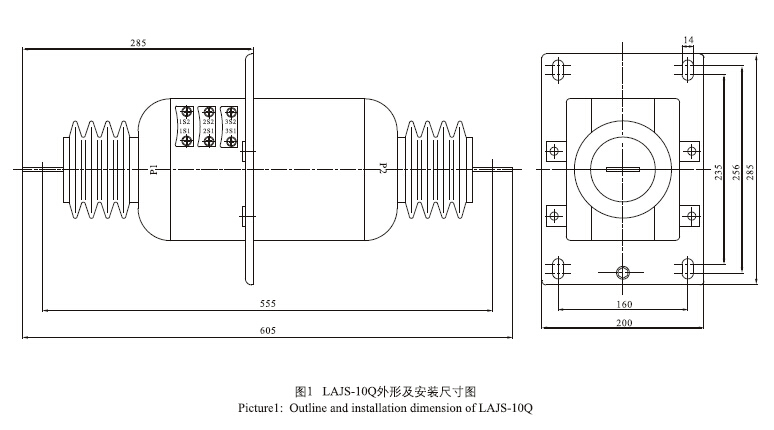

外形及安装尺寸

LAJS-10Q穿墙式电流互感器外形尺寸
