 LZJ(C、D)-10Q电流互感器

LZJ(C、D)-10Q电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定频率:50HZ
产品优势:
环氧树脂浇注全封闭绝缘全工况支柱式电流互感器
产品概述:
LZJ(C、D)-10Q电流互感器,供额定频率为50HZ,额定电压为10KV的交流线路中作电流、电能测量及继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LZJ(C、D)-10Q电流互感器

概述

LZJ(C、D)-10Q电流互感器为环氧树脂浇注全封闭绝缘全工况支柱式电流互感器,供额定频率为50HZ,额定电压为10KV的交流线路中作电流、电能测量及继电保护之用。本产品在原老产品LZJ(C、D)-10基础上改进型设计的全封闭产品,克服老产品表面爬距小不能做S级产品的缺点,LZJ(C、D)-10Q可完全取代LZJ(C、D)-10型。可广泛用于HXGN1-10型箱式交流金属封闭、环网柜。HK-10D型环网柜,HGKG-10型环网开关柜及其它环网柜中。

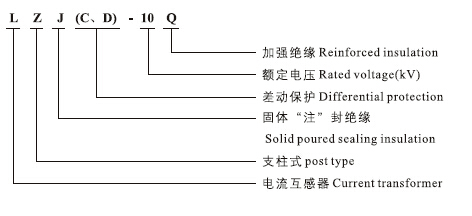

型号含义

LZJ(C、D)-10Q电流互感器型号含义

技术数据

额定绝缘水平:12/42/75KV

负荷功率因数:COSΦ=0.8(滞后Lag)

额定频率:50HZ

额定二次电流:5A、1A



局部放电水平:符合GB5583-85标准,其局部放电不大于20PC

表面爬距:255MM,满足II级污秽地区

主要技术参数

额定一次电流 准确级次组合 额定一次输出 额定短时热电流 额定动稳定电流
0.2S 0.2 0.5S 0.5 10P10 10P15
5-300 0.2S/10P
0.2/10P
0.5S/10P
0.5/10P
0.2/0.5
0.2/0.2
10 10 10 10 15 15 100/1h 250/1h
400 45 112.5
500 56 140
600 15
800 20 20 80 200
1000 25

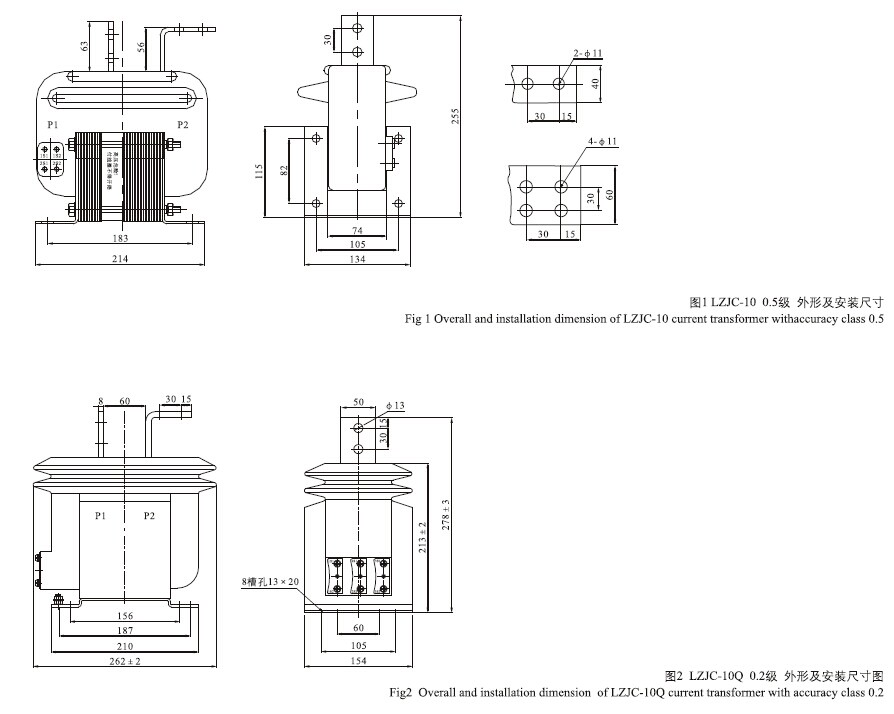

外形及安装尺寸图

LZJ(C、D)-10Q电流互感器外形尺寸
