 LZZBJ10-10Q电流互感器

LZZBJ10-10Q电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定频率:50HZ 额定二次电流:5A、1A
产品优势:
环氧树脂浇注全封闭绝缘全工况支柱式电流互感器
产品概述:
LZZBJ10-10Q为环氧树脂浇注全封闭绝缘全工况支柱式电流互感器,供额定频率为50HZ,额定电压为10KV的交流线路中作电流、电能测量及继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZBJ10-10Q电流互感器

概述

LZZBJ10-10Q为环氧树脂浇注全封闭绝缘全工况支柱式电流互感器,供额定频率为50HZ,额定电压为10KV的交流线路中作电流、电能测量及继电保护之用。

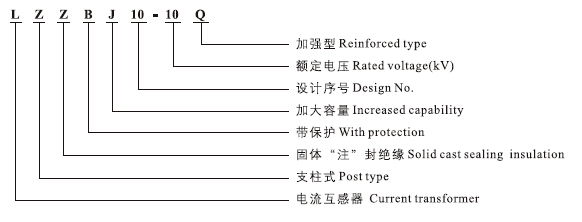

型号含义

LZZBJ10-10Q电流互感器型号含义

技术参数

产品性能符合IEC标准和GB1208-2006《电流互感器》

额定绝缘水平:12/42/75KV

额定频率:50HZ

额定二次电流:5A、1A

局部放电水平:符合GB5583-85标准,其局部放电不大于20PC

主要技术参数见表

额定一次电流 准确级次组合 额定二次输出 额定短时热电
流(KA有效值)
额定动稳定
电流(KA峰值)
0.2S、0.2 0.5 10P10 10P15
10 0.2S/10P
0.2/10P

0.2S/10P
0.5/10P
10 15 20 15 2 5
15 3 7.5
20 4 10
30 6 15
40 8 20
50-60 25 30 21 52.5
50-60 45 112.5
75-100 45 112.5
150-200 63 130
300,400,500 63 130
300,400,500 80 160
600-800 80 160
1000,1200,1250 80 160
1500-2000 100 100
3000-3150
1500-2000
3000-3150

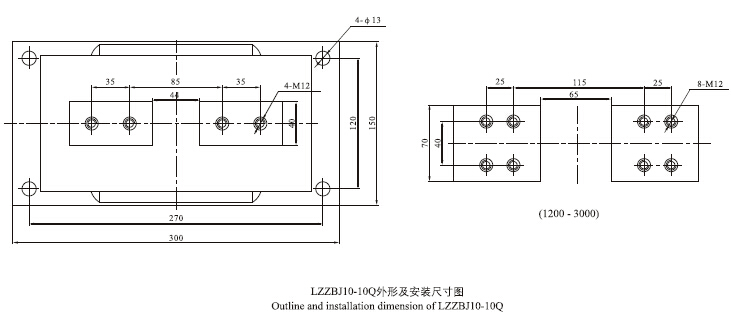

外形及安装尺寸图

LZZBJ10-10Q电流互感器外形尺寸

LZZBJ10-10Q电流互感器外形尺寸
