 LQZBJ-6、10GYW1户外电流互感器

LQZBJ-6、10GYW1户外电流互感器

产品参数:
额定绝缘水平:12/42/75KV
产品优势:
LQZBJ-6、10GYW1是用进口户外浇注绝缘的全封闭户外支柱式,结构具有高动热稳定、高精度、防污、高原、阻燃型电流互感器
产品概述:
本产品铁心是由硅钢片半圆叠制而成,具有精度高,即0.2S级,动热稳定性能好,一台产品可以做四个变比,如25、50、75、150/5供电力系统作电流,电能测量及继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LQZBJ-6、10GYW1户外电流互感器

概述

LQZBJ-6、10GYW1是用进口户外浇注绝缘的全封闭户外支柱式,结构具有高动热稳定、高精度、防污、高原、阻燃型电流互感器,本产品铁心是由硅钢片半圆叠制而成,具有精度高,即0.2S级,动热稳定性能好,一台产品可以做四个变比,如25、50、75、150/5供电力系统作电流,电能测量及继电保护之用

型号含义

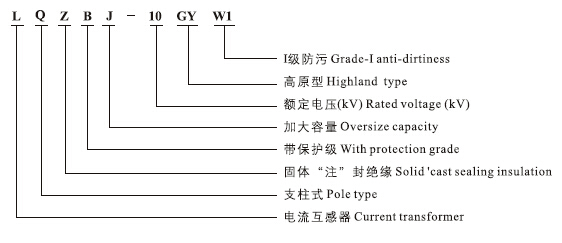

LQZBJ-6、10GYW1户外电流互感器型号含义

技术参数

1.产品性能符合IEC标准和GB1208-2006《电流互感器》

2.额定绝缘水平:12/42/75KV

3.负荷功率因数:COSΦ=0.8(滞后)

4.额定频率:50HZ

5.额定二次电流:5A(2A、1A)

6.可做成各种复变比结构

7.其主要技术参数见表1

额定一次电流 准确级组合 额定二次输出 额定短时热电
流(KA有效值)
额定动稳定
电流(KA峰值)
0.2S 0.2 0.5S 0.5 10P(15)
20 0.2S/10P
0.2/10P
0.5S/10P
0.5/10P
10 10 15 5 12
30,40 7.5 20
50,60 10 25
75 15 40
100,150,160 20 50
200 20 55
300,315,400,500 20 55
600,630,750,800 32 80
1000 40 100

外形及安装尺寸图

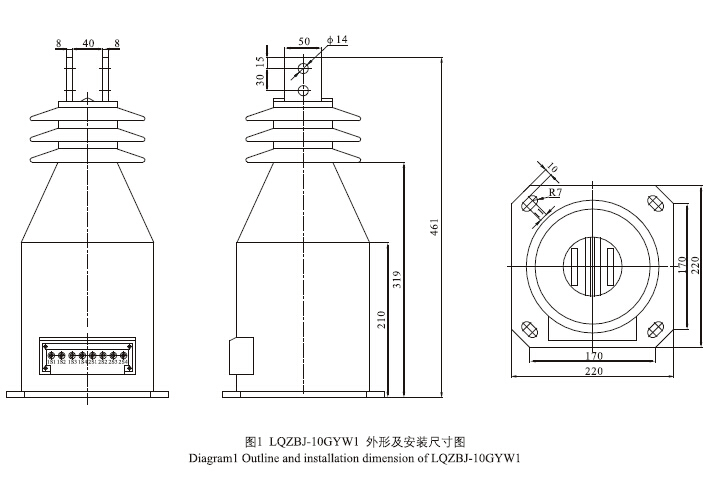

LQZBJ-6、10GYW1户外电流互感器外形尺寸
