 LCZBJ-35Q全封闭支柱式电流互感器

LCZBJ-35Q全封闭支柱式电流互感器

产品参数:
额定绝缘水平:40.5/85/185KV 负荷功率因数:COSΦ=0.8(滞后Lag) 额定二次电流:5A(或2A、1A)
产品优势:
二次输出容量大、绝缘性稳定、耐污秽
产品概述:
LCZBJ-35Q全封闭支柱式电流互感器为环氧树脂浇注全封闭支柱式结构。适用于额定电压为35KV及以下,额定频率为50HZ或60HZ的户内电力系统中作电流、电能计量和继电保护使用。本产品的特点为动热稳定参数高,二次输出容量大、绝缘性稳定、耐污秽等。可完全取代LCZ-35Q、LZZ-35Q等老式同类产品。
  • 产品详情
  • 产品问答
  • 产品型号

LCZBJ-35Q全封闭支柱式电流互感器

概述

LCZBJ-35Q电流互感器为环氧树脂浇注全封闭支柱式结构。适用于额定电压为35KV及以下,额定频率为50HZ或60HZ的户内电力系统中作电流、电能计量和继电保护使用。本产品的特点为动热稳定参数高,二次输出容量大、绝缘性稳定、耐污秽等。可完全取代LCZ-35Q、LZZ-35Q等老式同类产品

技术参数

1.额定绝缘水平:40.5/85/185KV

2.负荷功率因数:COSΦ=0.8(滞后Lag)

3.额定二次电流:5A(或2A、1A)

4.表面爬电距离:1100MM

5.局部放电符合GB1208-2006《电流互感器》,测试电压为28KVj地,所测局部放电量不大于20PC

6.额定一次电流,准确级组合及相应的二次输出、动热稳定电流等见表

7.如有要求,计量绕组精度可达到0.2S或0.5S级

8.重量:95KG

额定一次电流 准确级 额定二次输出 4秒热稳定电流
(KA有效值)
动稳定电流
(K峰值)
0.2S、0.2 0.5S、0.5 10P10 10P15
15 0.2S/10P
0.5S/10P

0.2/10P
0.5/10P
0.2/0.5
20 40 30 20 3.15 7.8
20 4.5 11
30 6.3 15
40 9 22.5
50 12.5 3.5
75 16 37.5
100 25 62.5
150 31.5 78
200
300 30 50 60 50
400 50
500
600
800 45 100
1000 55
1200 63 130
1500 72
2000 80

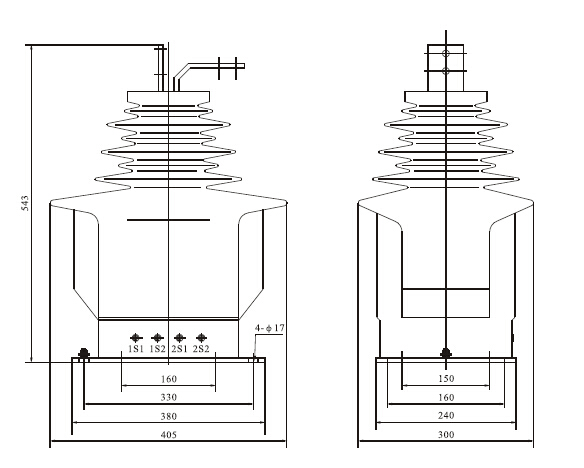

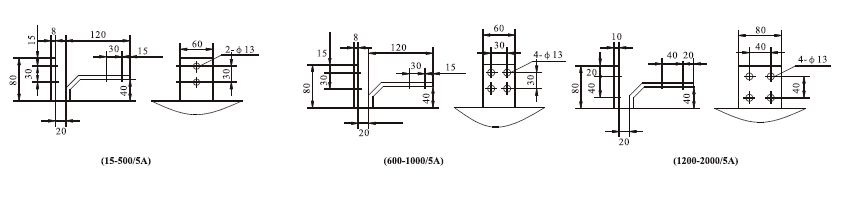

外形及安装尺寸
