 LZZ-10(AK12)电流互感器

LZZ-10(AK12)电流互感器

产品参数:
额定绝缘水平:12/42/75KV 额定二次电流:5A;1A
产品优势:
本产品符合IEC185和GB1208-1997《电流互感器》标准。
产品概述:
LZZ-10(AK12)型电流互感器为环氧树脂浇注全封闭支柱产品,适用于额定频率为50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZ-10(AK12)型电流互感器
概述
LZZ-10(AK12)型电流互感器为环氧树脂浇注全封闭支柱产品,适用于额定频率为50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC185和GB1208-1997《电流互感器》标准

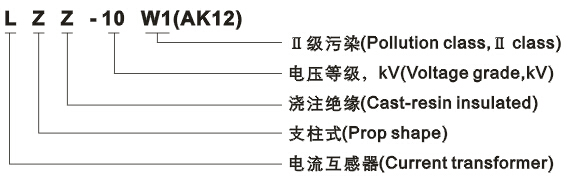

型号含义
LZZ-10(AK12)型电流互感器型号含义

结构简介

本型互感器为支柱式结构,一次绕组和二次绕组及其铁心组合在一起的器身封闭在环氧树脂混合料的浇注体内,一次绕组P1、P2端由产品顶部引出,二次绕组接线端S1、S2由产品下部侧面引出。
技术参数
1.额定绝缘水平:12/42/75KV
2.额定二次电流:5A;1A
3.额定一次电流、准确级、额定输出及额定短时电流见表;
4.局部放电水平符合GB1208-1997《电流互感器》标准
5.本型电流互感器与微机配合使用时,0.2、0.5级次二次负荷可下延至1VA

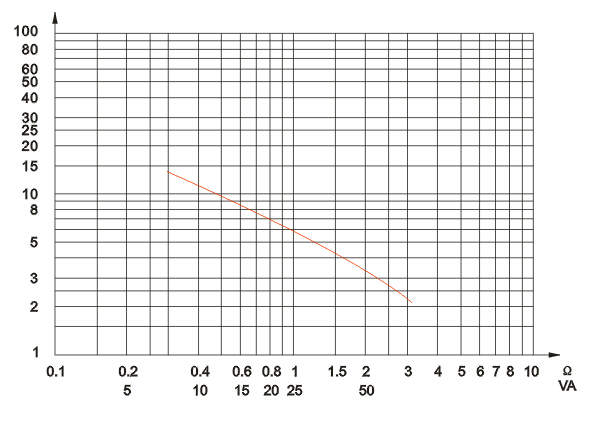

6.保护准确限值系数与二次负荷关系曲线见图1

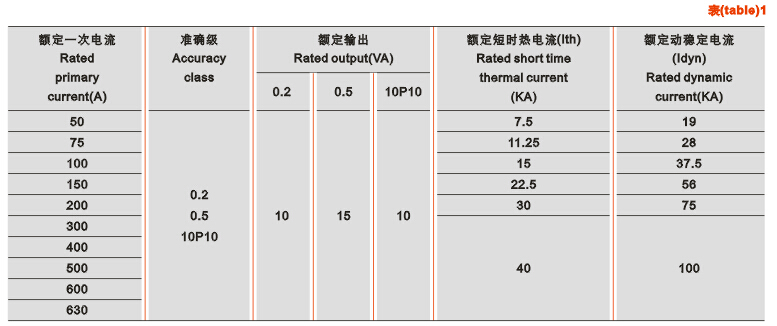

LZZ-10(AK12)型电流互感器技术参数

LZZ-10(AK12)型电流互感器技术参数

10P级准确限值系数

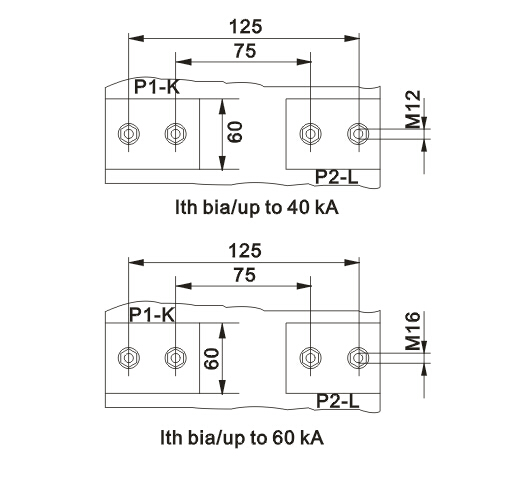

外形尺寸

LZZ-10(AK12)型电流互感器外形尺寸

LZZ-10(AK12)型电流互感器外形尺寸
