 LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器

产品参数:
额定绝缘水平:12/42/75KV 负荷功率因数:COSΦ=8 额定频率:50HZ
产品优势:
环氧树脂浇注全封闭绝缘全工况母线式电流互感器
产品概述:
LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器供额定定频率为50HZ,额定电压为10KV的交流线路中作电流、电能电功率测量及继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器

概述

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器为环氧树脂浇注全封闭绝缘全工况母线式电流互感器,供额定定频率为50HZ,额定电压为10KV的交流线路中作电流、电能电功率测量及继电保护之用。

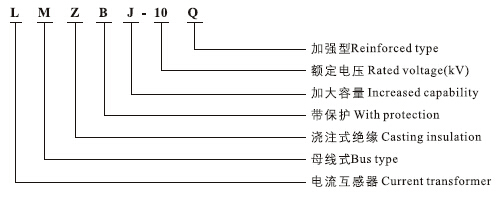

型号含义

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器型号含义

技术参数

1.额定绝缘水平:12/42/75KV

2.负荷功率因数:COSΦ=8(滞后Lag)

3.额定频率:50HZ

4.额定二次电流:5A(1A或2A)

5.表面爬距满足II级污秽地区

6.表面爬电距离:LMZ1-10:160MM

                       LMZ1-10Q:230MM

                       LMZJ0-10Q:230MM


主要技术参数

型号 额定一次电流 准确级组合 额定二次输出 重量
LMZ1-10(Q) 300 0.2/10P10 5/15 4.5
0.5/10P10 10/15
400-1000 0.2(0.5)/10P10 10/15 8
LMZJ1-10(Q) 1200-1500 0.2/10P15 30/80 26
0.5/10P15 40/80
10P10/10P10 40/40
2000-3000 0.2/10P15 40/100 27
0.5/10P15 60/100
10P10/10P10 60/60
4000-5000 0.2/10P15 40/100 27
0.5/10P15 60/100
10P15/10P15 60/60
LMZBJ-10(Q) 1200 0.5/3
0.5/10P
0.2/10P
10/15 28
1500
2000-4000
0.5/10P
0.2/10P
40/80
60/100
28

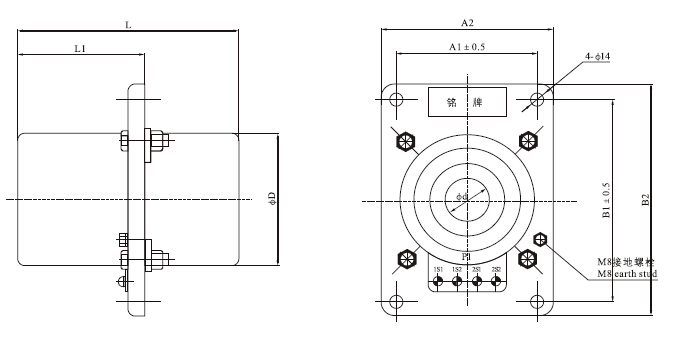

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器外型尺寸

I1n(A) L L1 ΦD Φd A1 A2 B1 B2
300
400
500
600
185 115 136 53 190 235 235 275
800-1000 240 100 190 90 240 285 280 320

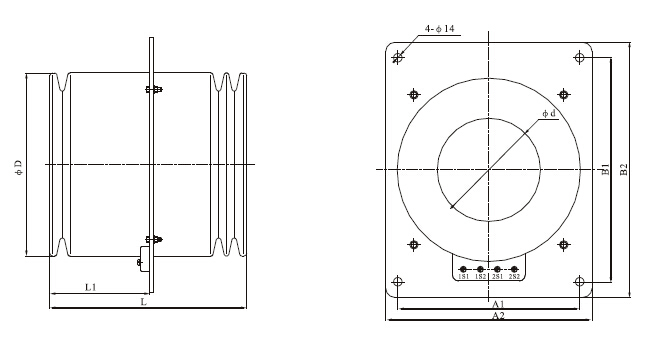

LMZBJ-10Q、LMZ1-10(Q)、LMZJ1-10(Q)母线式电流互感器外型尺寸

I1n(A) L L1 Φd ΦD A1 A2 B1 B2
1200-2500 240 136 130 242 256 296 306 346
3000 220 100 170 295 300 340 380 420
4000-5000 320 170 170 300
