 LFZ2-10电流互感器

LFZ2-10电流互感器

产品参数:
额定电压:10KV 频率:50HZ
产品优势:
电流互感器为复匝贯穿式,树脂浇注绝缘户内型电流互感器
产品概述:
LFZ2-10型供额定电压10KV及以下,频率为50HZ交流线路中作电流、电能测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LFZ2-10型电流互感器
概述
LFZ2-10型电流互感器为复匝贯穿式,树脂浇注绝缘户内型电流互感器,供额定电压10KV及以下,频率为50HZ交流线路中作电流、电能测量和继电保护用。

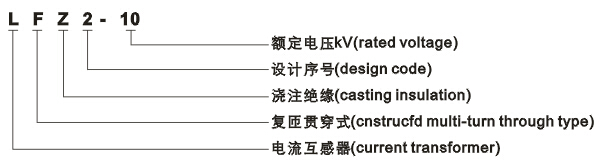

型号含义
LFZ2-10电流互感器型号含义

使用条件
本型电流互感器在下列条件下,能连续可靠地运行。
1.海拔高度不超过1000M
2.周围环境温度不高于+40度,不低于-5度
3.周围空气的相对湿度不大于85%(20度)
4.在无爆炸,无剧烈震动,且无足以腐蚀和破坏绝缘的尘埃或蒸气的地方。
结构简介
本型电流互感器为半封闭式结构,一次线圈为复匝贯穿式,二次线圈绕在骨架上,二次绕圈绕在骨架上,二者以模具定位,用树脂混合浇注成型,迭片式铁心和穿墙盖板夹装在浇注体上,穿墙盖板上有名牌、警告牌、接地螺栓及四个安装孔,本型电流互感器可垂直和水平安装。
本型电流互感器的出头标记:一次为P1、P2,一次0~1级为1S1、1S2,10P级为2S1、2S2。当一次电流由P1流向P2时,二次电流由S1级外部回路流回S2,即为减极性,当一次线圈有电流通过时,二次线圈不许开路,否则有高压电产生。
技术参数
1.本型电流互感器额定电压为10KV,额定频率为50HZ,额定二次电流为5A,额定一次电流的数值见表1
2.在周围温度不超过+40度及1.1倍额定一次电流通过母线时,温升不超过30度的条件下,本型互感器允许在1.1倍额定电流下长期运行。
3.工频耐受电压:
   一次对二及对地40KV试验5分钟
   二次相互间及对地2KV试验1分钟

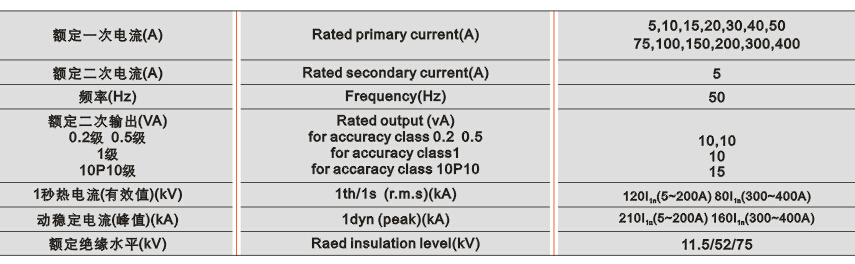

LFZ2-10电流互感器技术参数
LFZ2-10电流互感器技术参数

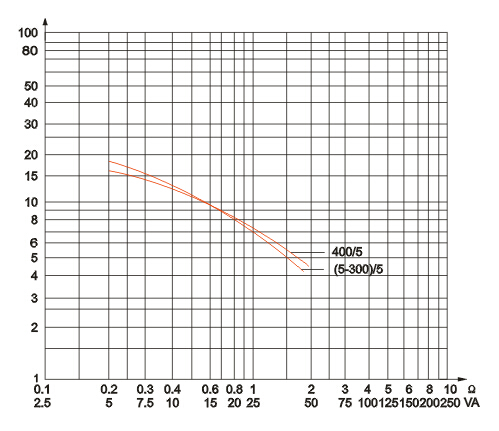

10P级准确限值系数

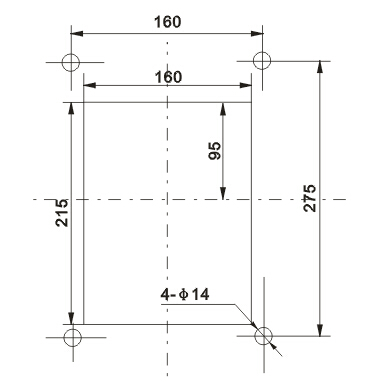

开孔尺寸

LFZ2-10电流互感器外形尺寸

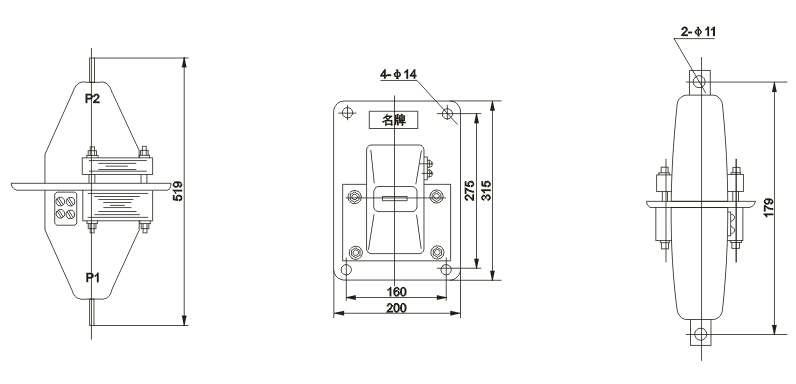

外形尺寸
LFZ2-10电流互感器外形尺寸

订货须知
1.型号、电流比
2.准确级及相应的二次负荷
3.绝缘等级及使用环境
