 LDJ(1、5、6)-10电流互感器

LDJ(1、5、6)-10电流互感器

产品参数:
额定绝缘水平:11.5/42/75KV 负荷的功率:因数为0.8(滞后)
产品优势:
适用于KYN型手车式全封闭开关柜。
产品概述:
LDJ(1、5、6)-10型电流互感器专为手车式开关柜而设计的一种新型产品,供额定频率50HZ、额定电压为10KV的线路中作电气测量和保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LDJ(1、5、6)-10型电流互感器
概述
LDJ(1、5、6)-10型电流互感器专为手车式开关柜而设计的一种新型产品,供额定频率50HZ、额定电压为10KV的线路中作电气测量和保护用,尤其适用于KYN型手车式全封闭开关柜。

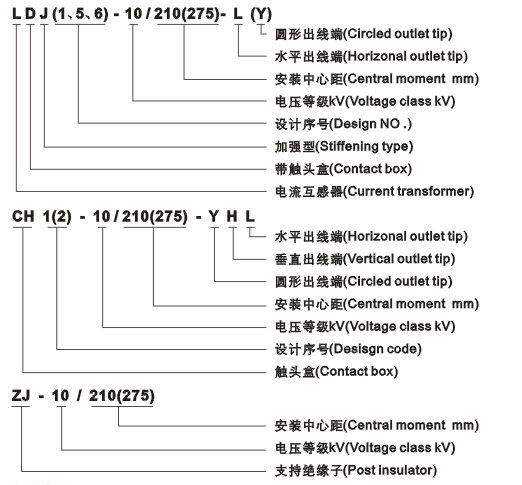

型号含义
LDJ(1、5、6)-10电流互感器型号及含义

结构简介
本型互感器为贯穿式环氧树脂浇注全封闭结构,为方便安装接线,一次出线端有多种出线方式,并且其中一个一次出线端(静触头)被设置在环氧树脂浇注的触头盒内。
技术参数
1.产品性能符合IEC标准和GB1208-87《电流互感器》
2.额定绝缘水平:11.5/42/75KV
3.负荷的功率因数为0.8(滞后)
4.额定一次电流:5、10、15、20、30、40、50、75、100、160(150)、200、315(300)400、500、630(600)、800(750)、1000、1250(1200)、1600(1500)、2000、2500、3150(3000)A。※括号内数值与老产品配套使用
5.额定二次电流:5A
6.准确级次组合:0.2/0.5 0.2/0.5 0.5/0.5 0.2/10P 0.5/10P

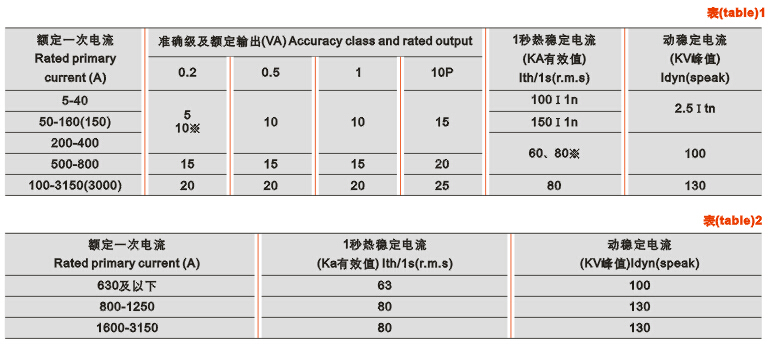

7.准确级及相应的额定输出和动、热稳定电流等见表1

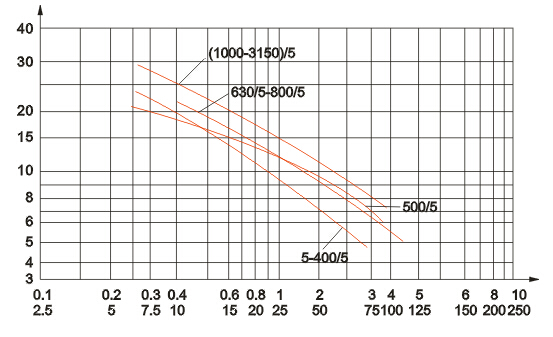

8.10P级准限系数与二次负荷关系曲线见图
9.触头盒的主要技术参数见表2
LDJ(1、5、6)-10电流互感器技术参数表


LDJ(1、5、6)-10电流互感器技术参数
10P级准确限值系数

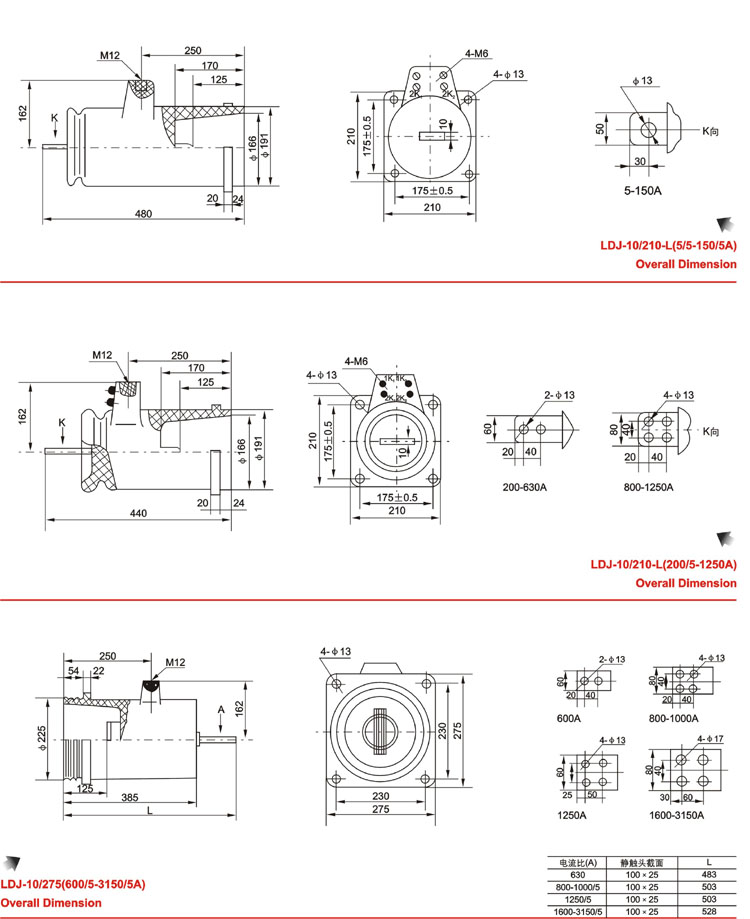

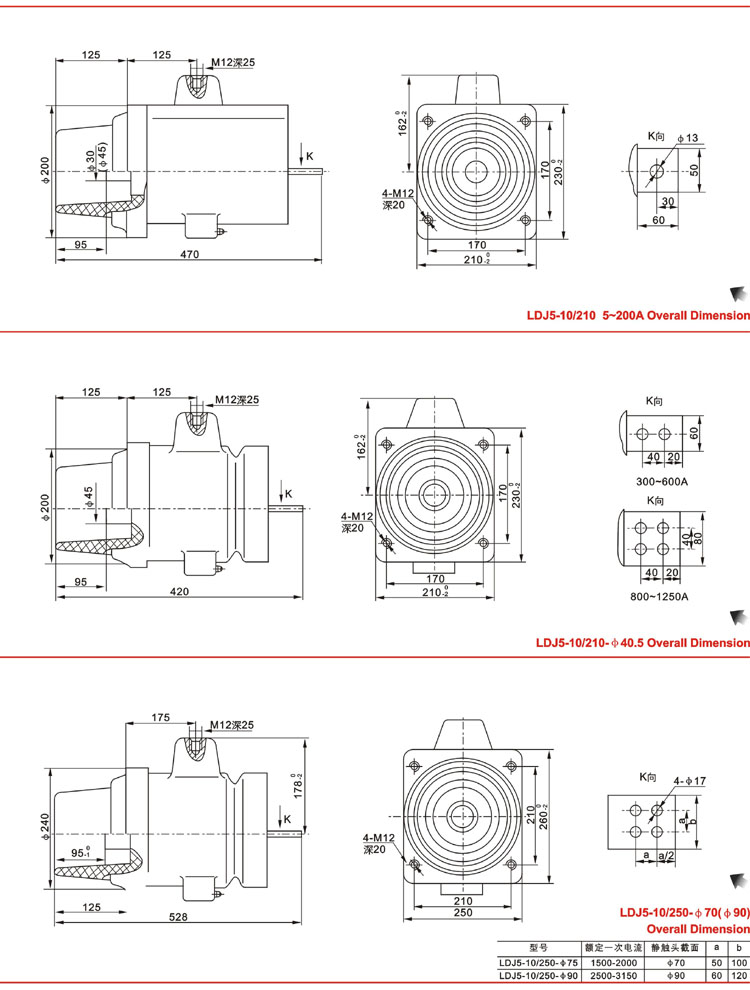

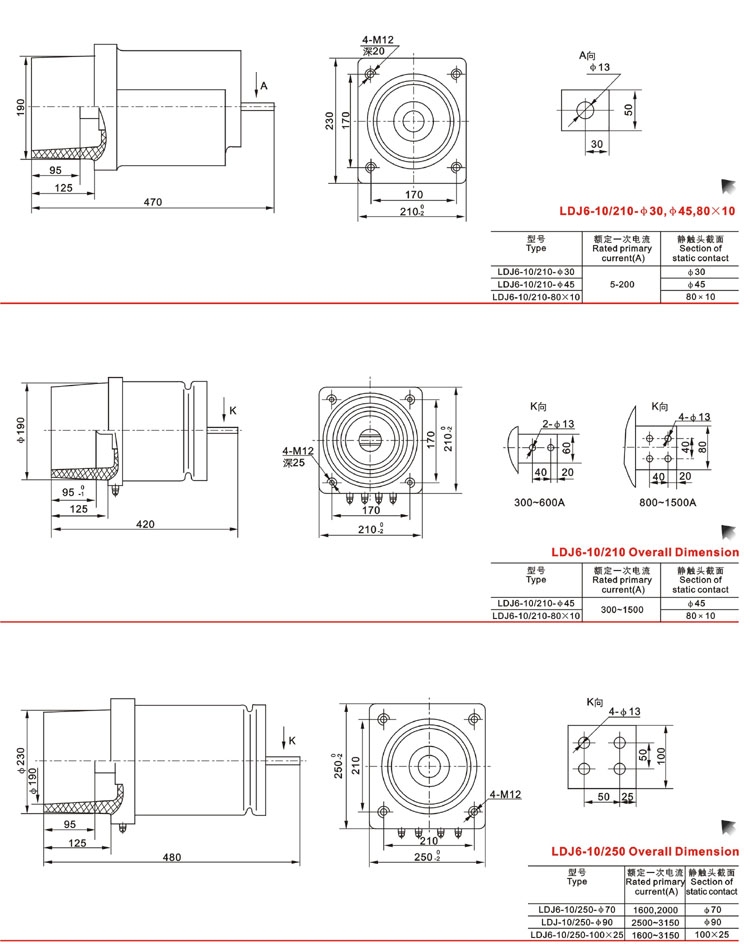

外形尺寸

LDJ(1、5、6)-10电流互感器外形尺寸

LDJ(1、5、6)-10电流互感器外形尺寸

LDJ(1、5、6)-10电流互感器外形尺寸

LDJ(1、5、6)-10电流互感器外形尺寸
