 LZZQB6-10电流互感器

LZZQB6-10电流互感器

产品参数:
额定绝缘水平: 工频耐受电压:42KV 雷电冲击耐受电压:全波75KV
产品优势:
浇注绝缘支柱式电流互感器
产品概述:
LZZQB6-10型浇注绝缘支柱式电流互感器,供额定频率为50HZ,额定电压为10KV的电力系统中作电流、电能测量及继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

LZZQB6-10型电流互感器
概述
LZZQB6-10型浇注绝缘支柱式电流互感器,供额定频率为50HZ,额定电压为10KV的电力系统中作电流、电能测量及继电保护用。

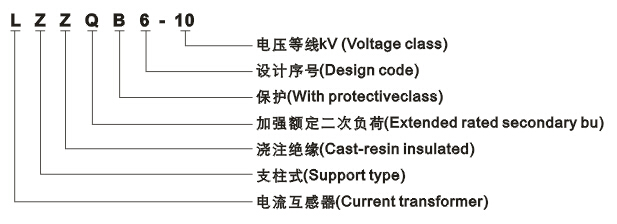

型号含义

LZZQB6-10电流互感器型号含义


使用条件
1.海拔高度不超过1000M
2.周围环境温度不高于+40度,不低于-5度
3.周围空气的相对湿度不大于85%(20度)
4.本产品已通过直接振动试验,能承受住相当于里氏九级裂度的加速度为0.4G正弦三波的耐振试验。
结构简介
本型互感器的一次绕组、二次绕组全部包封在环氧树脂浇注体内,为全封闭式结构。底座上有四个安装孔和接地螺栓及名牌。
技术参数
1.产品性能符合IEC标准和GB1208-87《电流互感器》
2.额定绝缘水平:
   工频耐受电压:42KV
   雷电冲击耐受电压:全波75KV
3.10P级准确限值系数与二次负荷关系曲线如下:

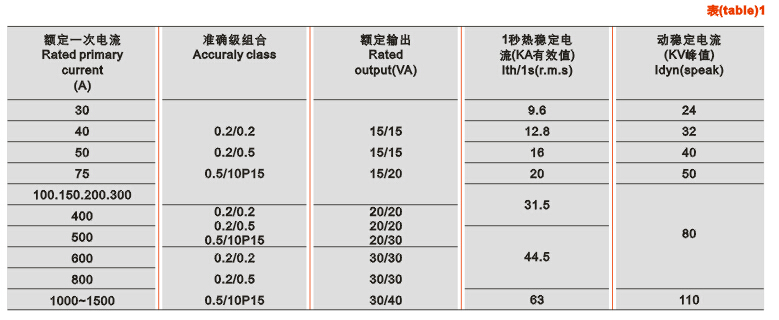

LZZQB6-10电流互感器技术参数

LZZQB6-10电流互感器技术参数


10P级准确限值系数
外形尺寸

LZZQB6-10电流互感器外形尺寸

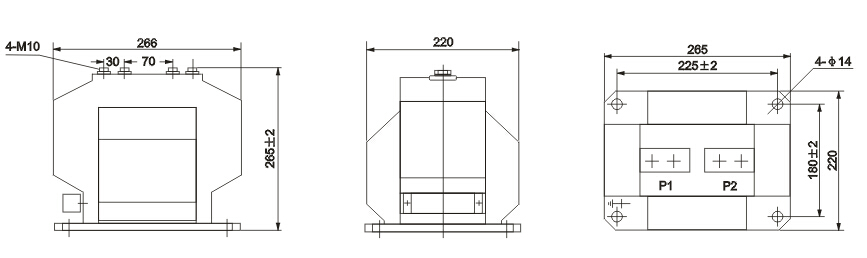

LZZQB6-10(5-400/5)

LZZQB6-10电流互感器外形尺寸

LZZQB6-10电流互感器外形尺寸

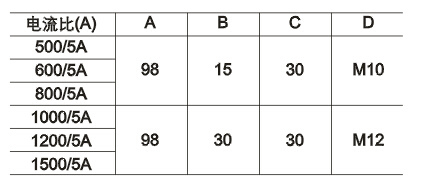

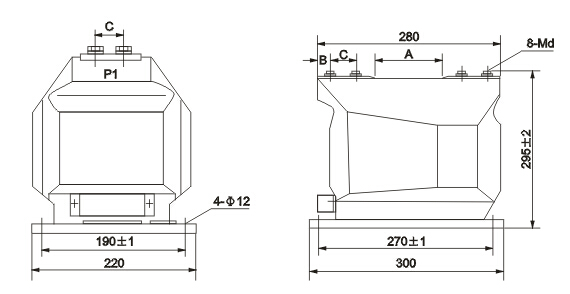

LZZQB6-10(500-1500/5)
订货须知
1.型号、电流比
2.准确级及相应的二次负荷
3.绝缘等级及使用环境
