 LA-10(LFZ1-10、LFZB1-10)电流互感器

LA-10(LFZ1-10、LFZB1-10)电流互感器

产品参数:
频率:50HZ 电压:10KV
产品优势:
电流互感器为半封闭浇注绝缘和全封闭浇注绝缘户内装置产品
产品概述:
LA10(LFZ1-10、LFZB1-10)型,供频率50HZ,电压10KV及以下的电路作电流、电能及继电器保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

LA-10(LFZ1-10、LFZB1-10)型电流互感器
概述
LA-10(LFZ1-10、LFZB1-10)型电流互感器为半封闭浇注绝缘和全封闭浇注绝缘户内装置产品,供频率50HZ,电压10KV及以下的电路作电流、电能及继电器保护之用。
型号含义
LA-10(LFZ1-10、LFZB1-10)型电流互感器型号含义

使用条件
1.海拔高度不超过100M
2.环境温度变化在-30度~+40度之间
3.气温20度时空气相对温度不在于85%
4.无剧烈震动和强烈化学腐蚀性气体场所
结构简介
本型互感器200安以下为半封闭,300安以上为全封闭浇注绝缘结构。
半封闭浇注绝缘的产品其铁芯采用叠片二芯式结构,在铁芯柱上套有一次线圈与二次线圈,两线圈间用树脂浇注绝缘,二次线圈与铁芯间用下班布板骨架绝缘、铁芯外露。
全封闭浇注绝缘的产品,其铁芯采用圆环型,二次线圈均铁门绕在圆周上,一次线圈为铜棒单匝贯穿,一、二次线圈与铁芯浇注为整体。
绝缘浇注体装在安装板上,其上装有名牌、警告牌、接地螺栓和安装孔供安装使用。
产品出头标记一次侧为P1、P2,二次侧为1S1、1S2(0.5级),2S1、2S2(10P级)。当一次电流由P1流向P2时,二次电流由S1经外部回路流回S2为减极性,当一次有电流通过时,二次不得开路,否则有高电压产生。

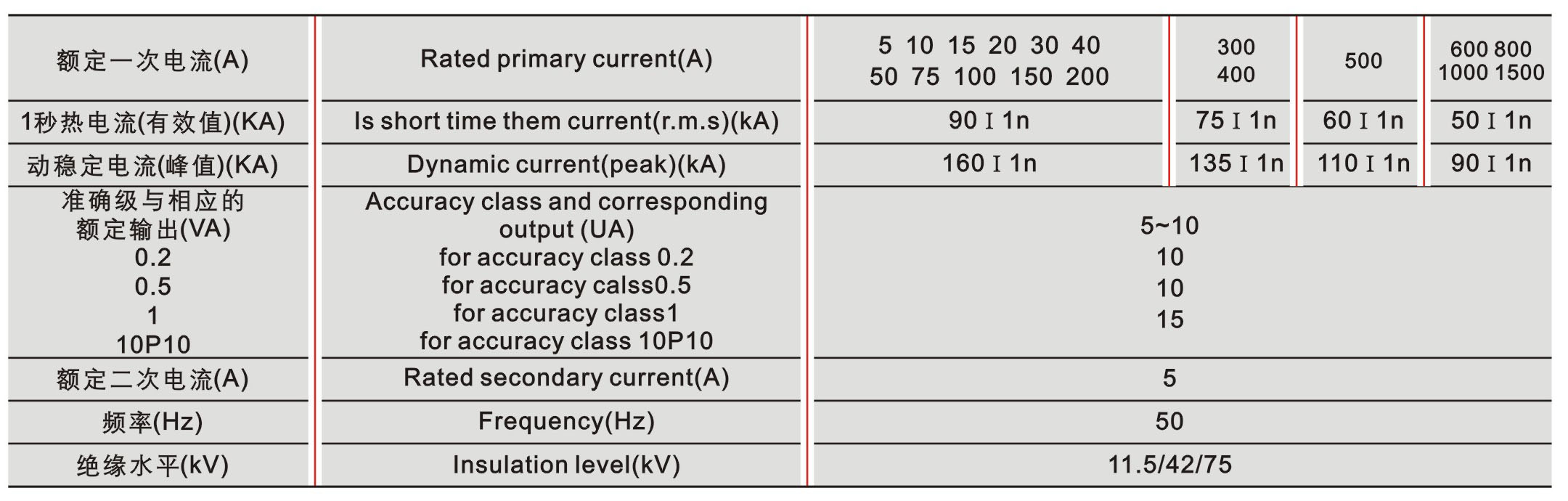

技术参数
1.本型互感器允许在1.1倍额定电流下长期运行
2.工频试验电压:一次对二次及地42千伏,持续时间5分钟,二次相互间及封地为2千伏,持续时间为1分钟。

LA-10(LFZ1-10、LFZB1-10)电流互感器技术参数

LA-10(LFZ1-10、LFZB1-10)电流互感器技术参数

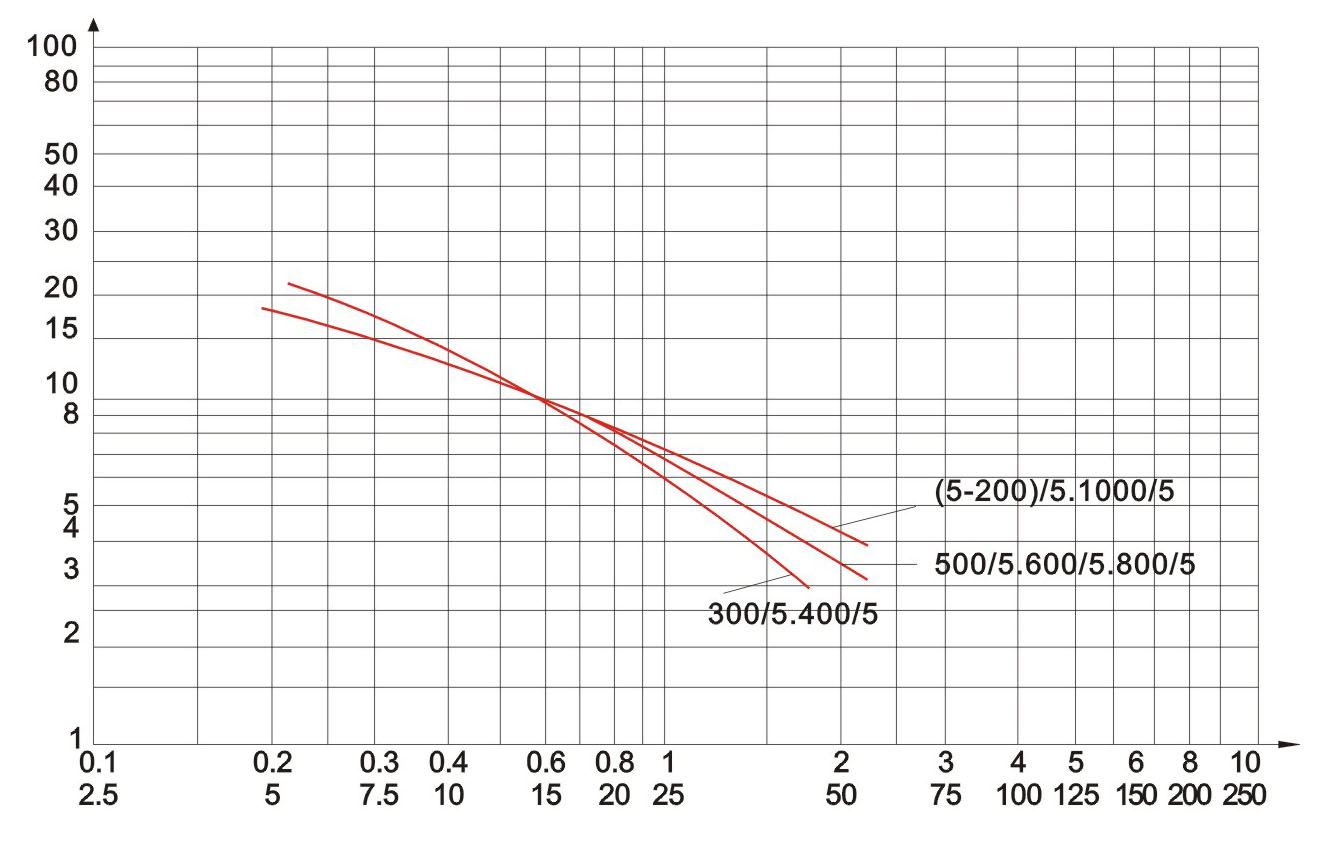

10P级准确限值系数
开孔尺寸
LA-10(LFZ1-10、LFZB1-10)电流互感器外形尺寸

LA-10(5-200/5)

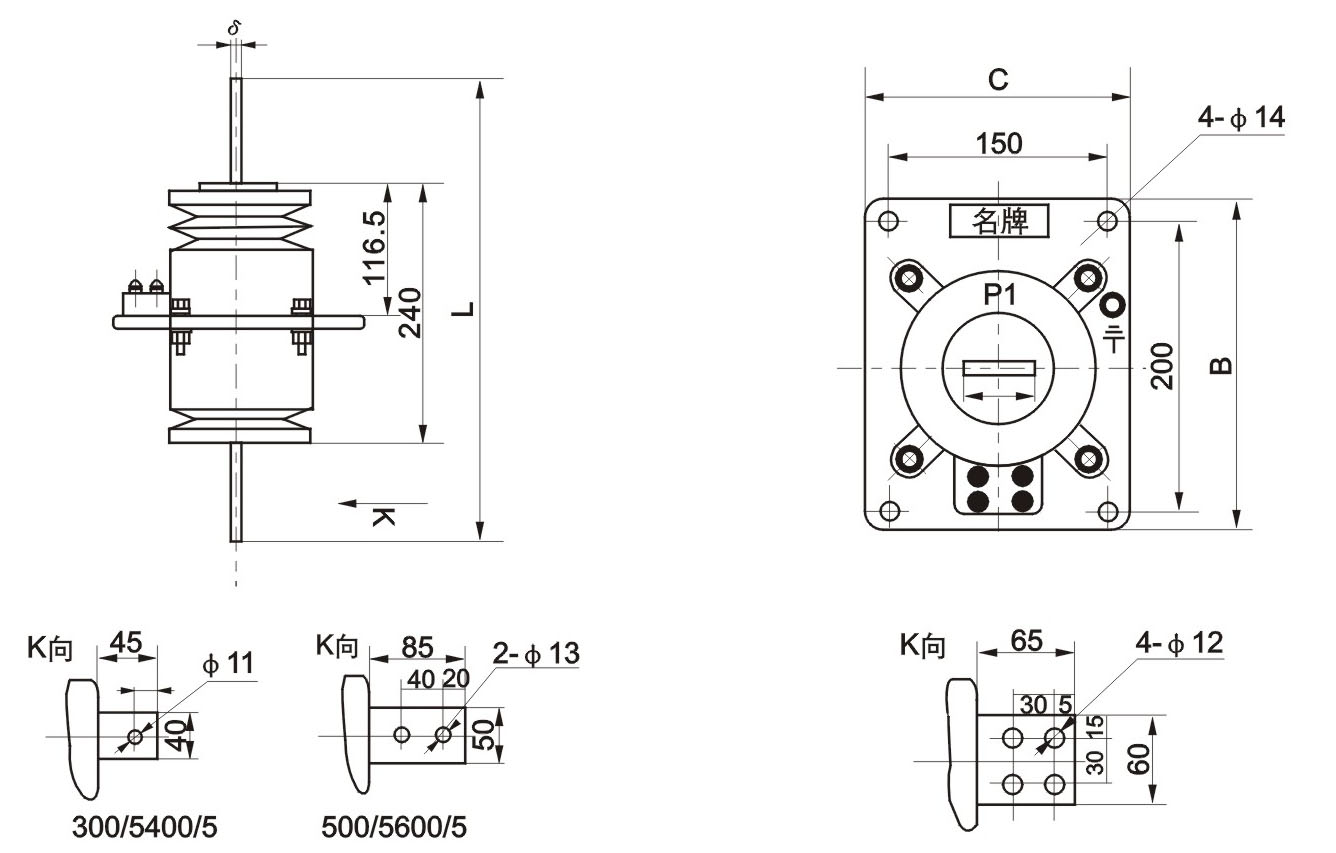

LA-10(300-800/5)

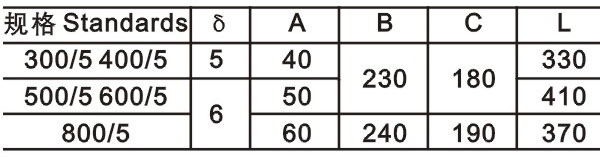

外形尺寸
LA-10(LFZ1-10、LFZB1-10)电流互感器外形尺寸

LA-10(5-200/5)
LA-10(LFZ1-10、LFZB1-10)电流互感器外形尺寸
LA-10(LFZ1-10、LFZB1-10)电流互感器外形尺寸


LA-10(300-800/5)
LA-10(LFZ1-10、LFZB1-10)电流互感器外形尺寸

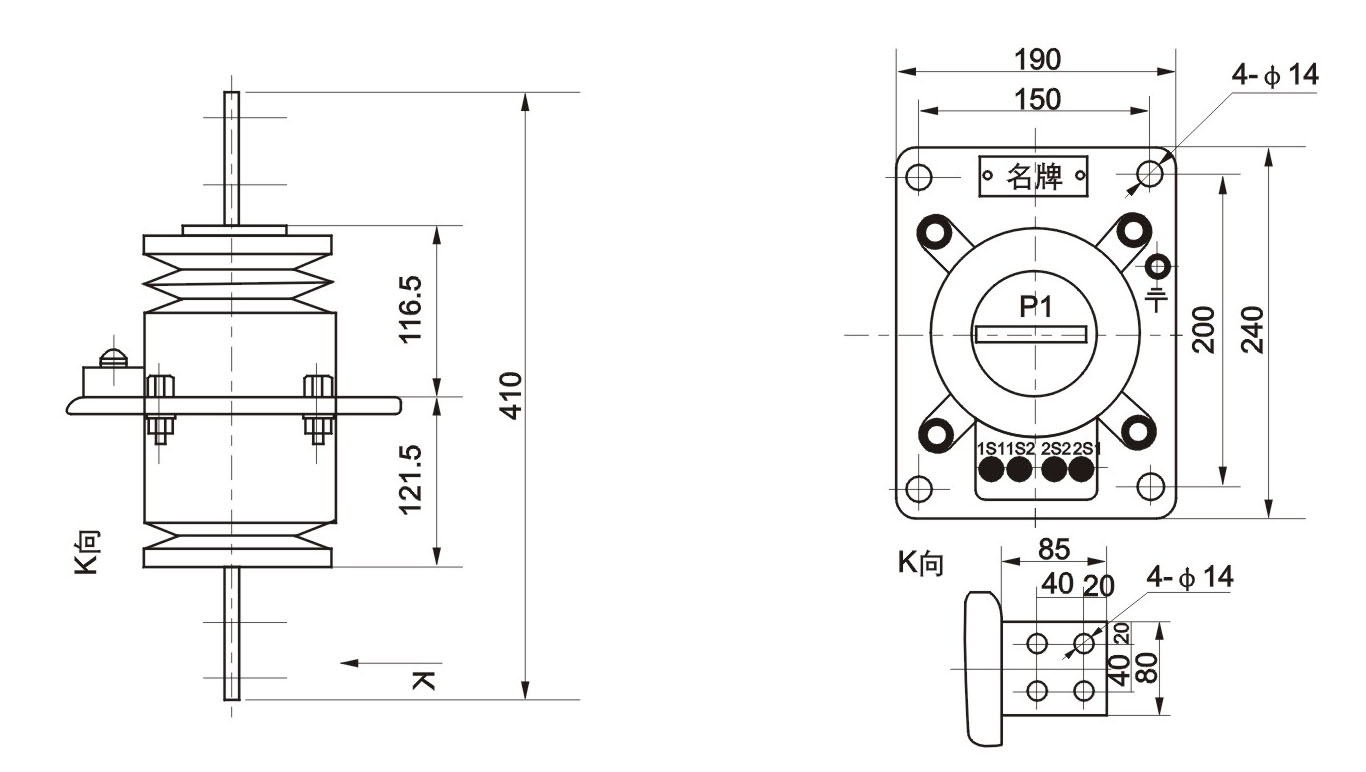

LA-10(1000-1500/5)
