 JSZF-3、6、10G电压互感器

JSZF-3、6、10G电压互感器

产品参数:
1.负荷的功率因数:COSΦ=0.8(滞后) 2.表面爬电距离:满足II级污秽等级
产品优势:
电压互感器为半封闭环氧树脂浇注结构,
产品概述:
JSZF-3、6、10G型电压互感器,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV及以下的中性点非有效接地电力系统中,作电能计量、电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JSZF-3、6、10G型电压互感器
概述

JSZF-3、6、10G型电压互感器为半封闭环氧树脂浇注结构,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV及以下的中性点非有效接地电力系统中,作电能计量、电压监测和继电保护用。

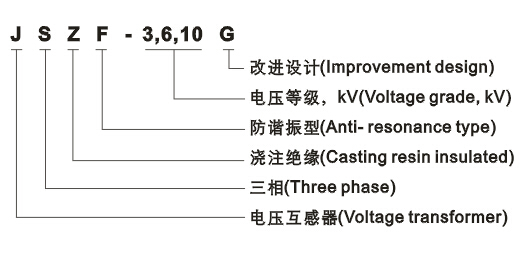

型号含义

JSZF-3、6、10G电压互感器型号含义

结构简介
本型互感器采用三相三柱与一台单相双柱电压互感器组合而成,三相三柱PT中端点N不接地,而串联在一台单相PT一个端子N上,另一端子O运行时必须接地。本型电压互感器在系统产生铁磁谐振或单相接地故障,并与接地保护系统有效配合时,互感器能正常运行且不被破坏。

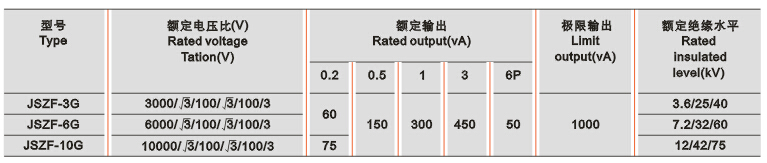

技术参数
1.负荷的功率因数:COSΦ=0.8(滞后)
2.表面爬电距离:满足II级污秽等级
3.产品性能符合标准:GB1207-1997《电压互感器》
JSZF-3、6、10G电压互感器技术参数

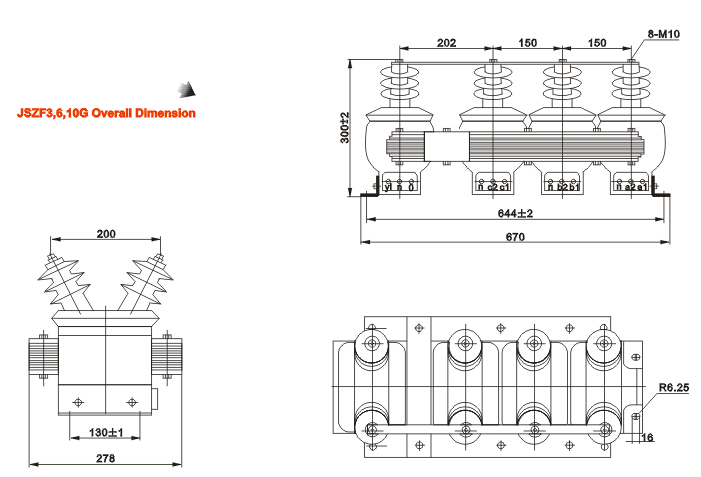

外形尺寸
JSZF-3、6、10G电压互感器外形尺寸

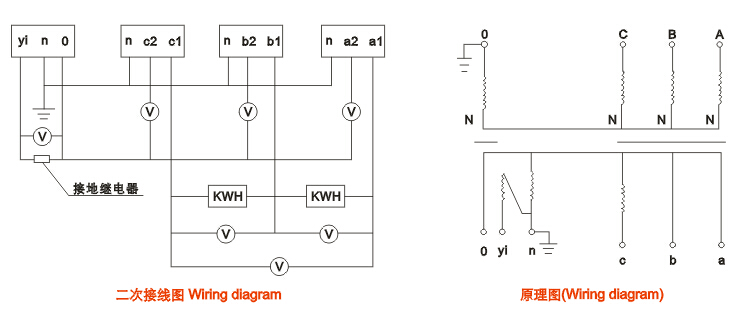

接线原理图

JSZF-3、6、10G电压互感器接线图
