 JDZX(F)71-10户外电压互感器

JDZX(F)71-10户外电压互感器

产品参数:
额定电压:10KV 额定频率:50HZ
产品优势:
单相多绕组全封闭环氧树脂浇注式互感器
产品概述:
JDZX(F)71-10型电压互感器为并带剩作绕组,供额定频率50HZ,额定电压为10KV及以下的电力系统中作电压、电能测量和继电保护之用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZX(F)71-10户外电压互感器

概述

JDZX(F)71-10型电压互感器为单相多绕组全封闭环氧树脂浇注式互感器,并带剩作绕组,供额定频率50HZ,额定电压为10KV及以下的电力系统中作电压、电能测量和继电保护之用

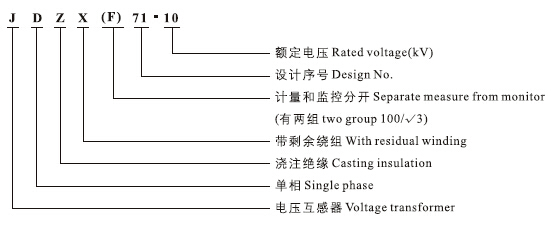

型号含义

JDZX(F)71-10户外电压互感器型号含义

结构

本系列电压互感器为环氧树脂全封闭浇注绝缘结构,铁芯采用优质冷轧硅钢片绕制,并经退火处理,铁芯与一次绕组和二次绕组一起用环氧树脂浇注成型。本系列互感器耐污秽、耐潮性能良好。二次接线端子处有接线保护端子盒,端子盒有三个不同出线方向,接线方便,并能实现防尘、防窃电措施。

技术参数

额定一次电压:10000/√3V

额定二次电压:100/√3V

额定频率:50HZ

额定二次及其相应准确级(负荷功率因数为0.8滞后)见表

型号 额定电压比 准确级次组合 额定输出 极限输出 额定绝缘水平
JDZX71-10 10000/√3/100/√3/100/3 0.2/3P 20/120 600 12/42/75
0.5/3P 40/120
JDZXF71-10 10000/√3/100√3/100/√3/100/3 0.2/0.2/3P 20/20/120
0.5/0.5/3P 40/40/120
0.2/0.5/3P 20/30/120

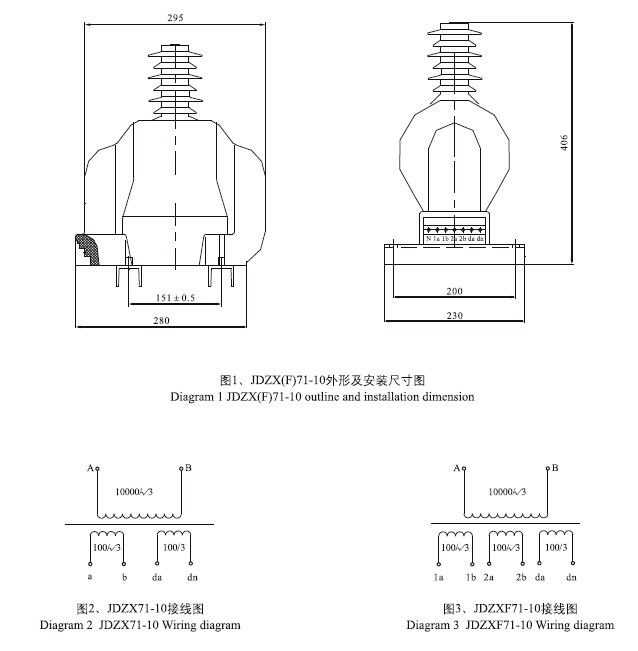

外形及安装尺寸图

JDZX(F)71-10户外电压互感器外形尺寸
