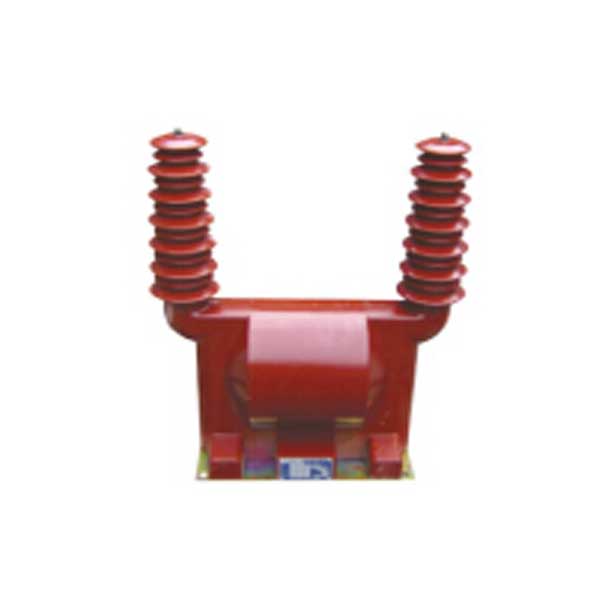

 JDZ(X)(F)8-35W户外电压互感器

JDZ(X)(F)8-35W户外电压互感器

产品参数:
额定电压:35KV 额定频率:50HZ或60HZ
产品优势:
本产品符合IEC6044及GB1207-2006《电压互感器》标准。
产品概述:
JDZ(X)(F)8-35W户外电压互感器为户外环氧树脂浇注绝缘全封闭结构,适用于额定频率50HZ或60HZ,额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(X)(F)8-35W户外电压互感器

概述

JDZ(X)(F)8-35W户外电压互感器为户外环氧树脂浇注绝缘全封闭结构,适用于额定频率50HZ或60HZ,额定电压35KV的电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

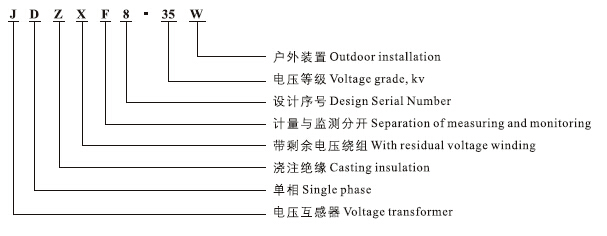

型号含义

JDZ(X)(F)8-35W户外电压互感器型号含义

使用条件

1.环境温度过:-250C~+400C

2.污秽等级:IV级

技术参数

1.技术参数见表

2.局部放电水平符合GB1207-2006《电压互感器》标准。

型号 额定电压比 额定输出 极限输出 额定绝缘水平
0.2 0.5 6P
JDZ8-35W 35000/100 60 150   1000 40.5/80/200
JDZF8-35W 35000/100/100 40 40   2×500
JDZX8-35W 35000/√3/100/√3/100/3 50 90 100 1000
JDZXF8-35W 35000/√3/100/√3/100/3√3/100/3 30 30 100 2×500

注意事项:

1.使用时二次绕组不许短路及超负荷运行。

2.JDZX8-35W、JDZXF8-35W为关绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开

外形及安装尺寸图

JDZ(X)(F)8-35W户外电压互感器外形尺寸
