 JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器

JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器

产品参数:
额定频率:50HZ或60HZ 额定电压:10KV
产品优势:
本产品符合IEC186及GB1207-1997《电压互感器》标准。
产品概述:
JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R型电压互感器为环氧树脂浇注绝缘全封闭结构,适用于额定频率50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电压测量和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R型电压互感器
概述

JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R型电压互感器为环氧树脂浇注绝缘全封闭结构,适用于额定频率50HZ或60HZ、额定电压10KV及以下的电力系统中,作电能计量、电压测量和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。

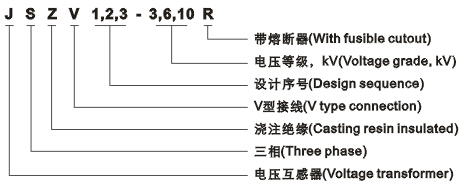

型号含义
JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器型号含义

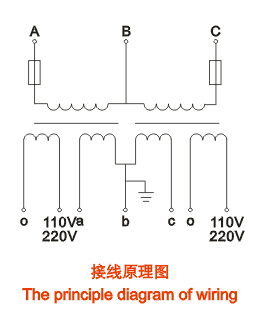

接线原理图
JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器接线图

结构简介
本系列电压互感器一次绕组带有熔断器保护V型接线电压互感器,采用环氧树脂浇注绝缘全封闭结构,其熔断器装在一次出线端子内部,更换方便,熔断电流与互感器短路承受能力相匹配,缩小了空间,此种互感器除二次输出100V电压供测量使用外,还带有110V、220V输出电压端子供给操动机构作电源。

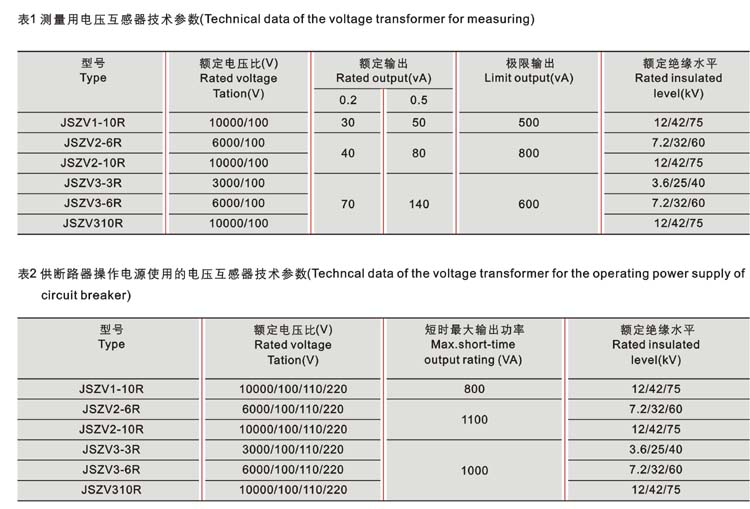

技术参数
1.技术参数见表
2.局部放电水平符合GB1207-1997《电压互感器》标准
3.配用熔断器型号为XRNP□-12型,0.2A、50KA(特殊要求请订货时提示)
JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器技术参数

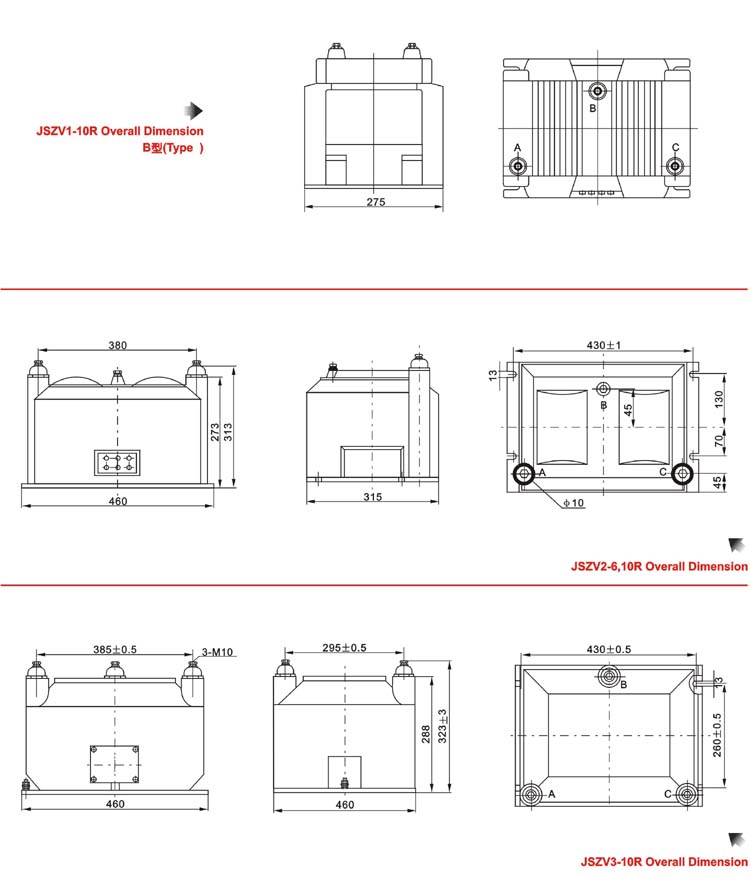

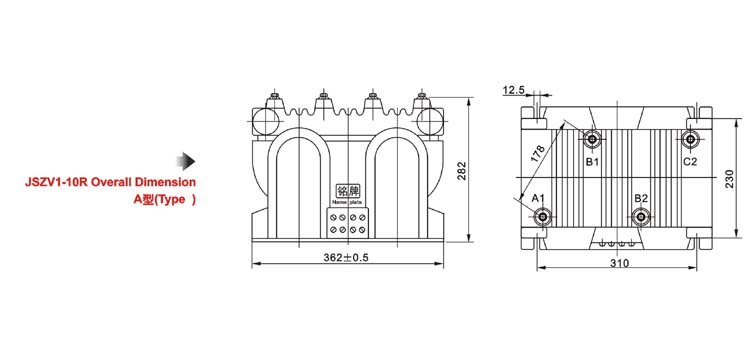

外形尺寸

JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器外形尺寸

JSZV1-10R、JSZV2-6、10R、JSZV3-3、6、10R电压互感器外形尺寸

注意事项
使用绕组不许短路及超负荷运行
