 JDZ(X)R8-10电压互感器

JDZ(X)R8-10电压互感器

产品参数:
额定电压:10KV 额定频率 :50HZ 60HZ
产品优势:
体积小,重量轻,局部放电量小,抗过电压能力强
产品概述:
JDZ(X)R8-10电压互感器为环氧树脂浇注绝缘全封产品,适用于额定频率50HZ或60HZ,额定电压10KV及以下的中性点非有效接地电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC60044及GB1207-2006《电压互感器》标准。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(X)R8-10电压互感器

概述

JDZ(X)R8-10电压互感器为环氧树脂浇注绝缘全封产品,适用于额定频率50HZ或60HZ,额定电压10KV及以下的中性点非有效接地电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC60044及GB1207-2006《电压互感器》标准。

型号含义

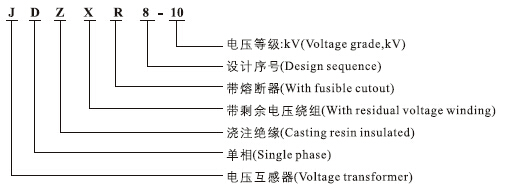

JDZ(X)R8-10电压互感器型号含义

结构简介

本系列互感器体积小、重量轻、局部放电量小,抗过电压能力强,最大特点是一次带有熔断器保护。熔断器装在互感器内部,直接避免因用户配置熔断器浪费开关柜的有效空间,其熔断器熔断电流与互感器短路承受能力相匹配,且能有效地保护互感器因电网出现故障时不被烧毁。

技术参数

1.技术参数见表

2.配用熔断器JDZR8-10A、B、C为XRNP□-12型,0.2A,50KA;JDZXR8-10A、B、C为XRNP□-12型,0.5A,50KA。(特殊要求请订货时提示)

3.若用户要求配合微机使用时,0.2、0.5级二次负荷下延至1VA。

型号 额定电压比 额定输出 极限输出 额定绝缘水平
0.2 0.5 1 6P
JDZR8-10 3000/100 15 30 60   300 3.6/25/40
6000/100 7.2/32/60
10000/100 12/42/75
JDZXR8-10 3000/√3/100/√3/100/3 15 30 60 50 300 3.6/25/40
6000/√3/100/√3/100/3 7.2/32/60
10000/√3/100/√3/100/3 12/42/75

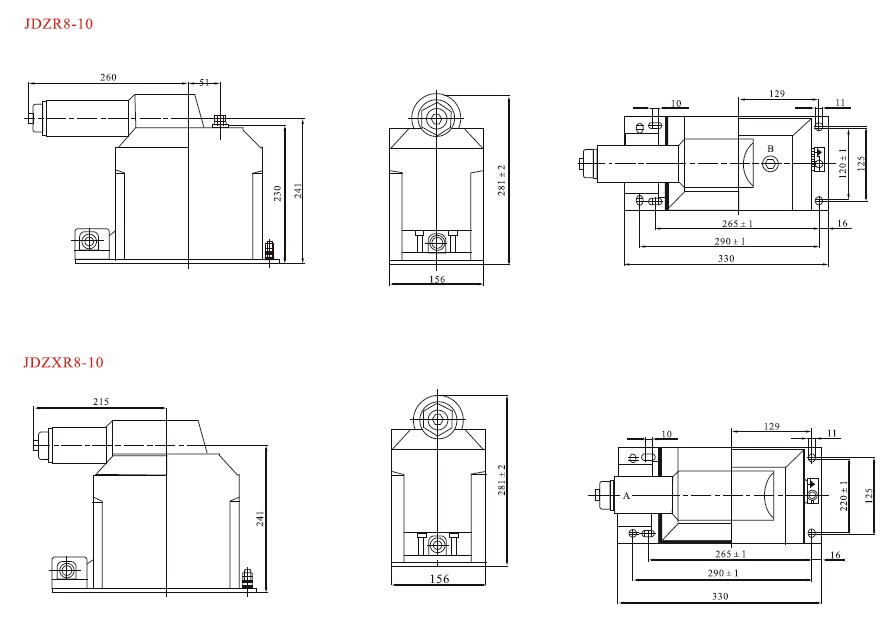

外形及安装尺寸图

JDZ(X)R8-10电压互感器外形尺寸
