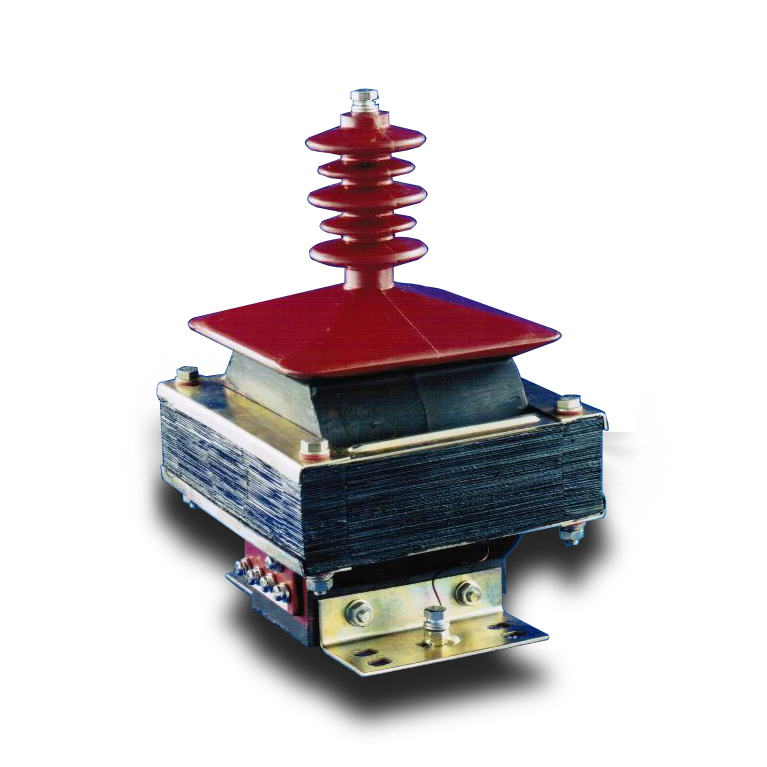

 JDZ(X)F16-3、6、10GYW1电压互感器

JDZ(X)F16-3、6、10GYW1电压互感器

产品参数:
额定频率:50HZ或60HZ 额定电压:3KV、6KV、10KV
产品优势:
本产品符合IEC186及GB1207-1997《电压互感器》标准。
产品概述:
JDZ(X)F16-3、6、10GYW1型电压互感器为单相环氧树脂浇注产品,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV及以下的电力系统中,作电能计量、电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(X)F16-3、6、10GYW1型电压互感器
概述

JDZ(X)F16-3、6、10GYW1型电压互感器为单相环氧树脂浇注产品,适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV及以下的电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准。
型号含义

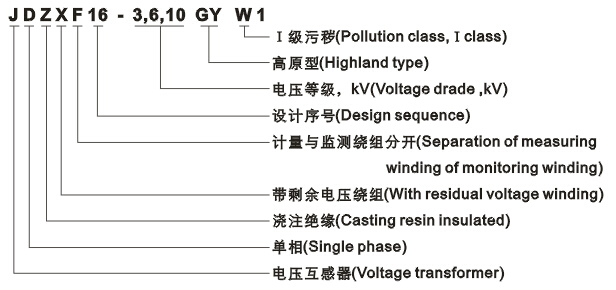

JDZ(X)F16-3、6、10GYW1电压互感器型号含义

结构简介
本系列电压互感器为半封闭式结构,半封闭铁心外露由底座支撑
使用条件
1.安装地点:海拔高度不超过1000M
2.周围环境温度不高于+40度,不低于-5度
3.周围空气的相对湿度不大于85%(20度)
4.本产品能承受在相当于里氏九级裂度的加速度为0.4G正弦三波试验
5.本产品可在有污秽的环境里使用
线路接线图

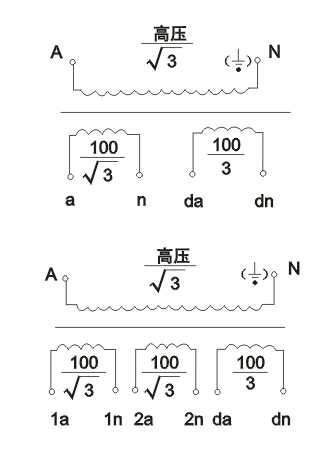

JDZ(X)F16-3、6、10GYW1电压互感器接线

技术参数

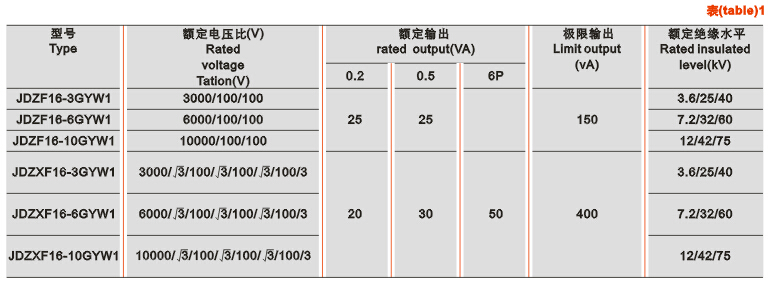

JDZ(X)F16-3、6、10GYW1电压互感器技术参数

外形尺寸

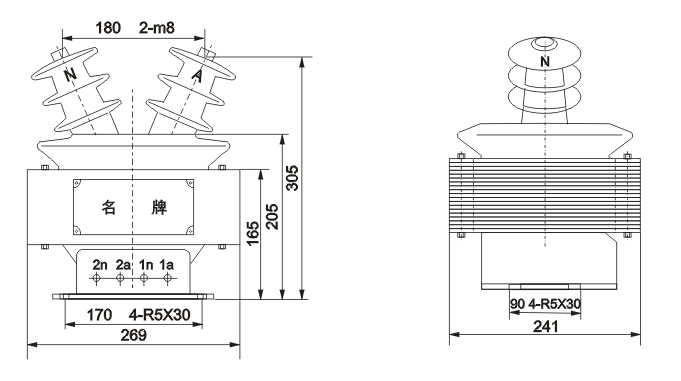

JDZ(X)F16-3、6、10GYW1电压互感器外形尺寸

JDZ16(JDZF16)-6、10GYW1

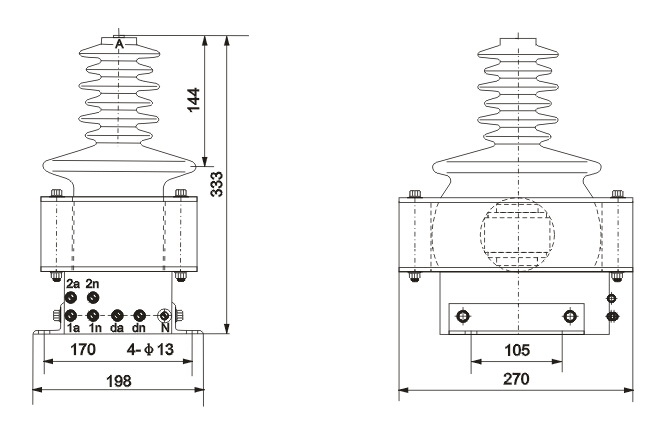

JDZ(X)F16-3、6、10GYW1电压互感器外形尺寸
