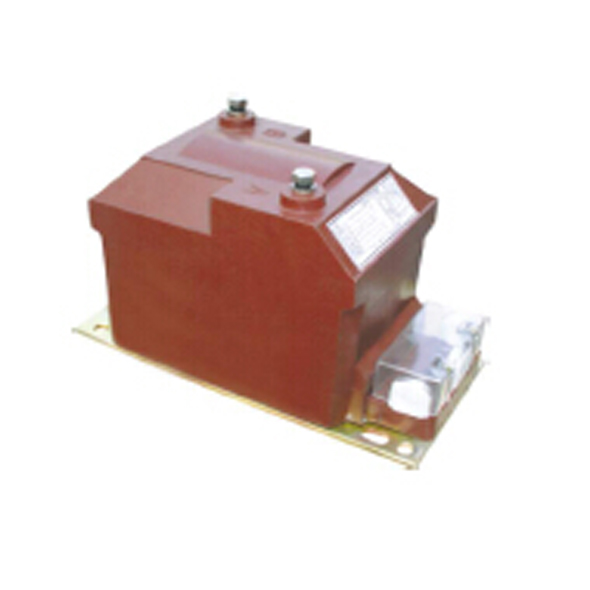

 JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器

JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器

产品参数:
额定电压:3KV 6KV 10KV 额定频率:50HZ 60HZ
产品优势:
本产品符合IEC6044及GB1207-2006《电压互感器》标准。
产品概述:
JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50HZ或60HZ,额定电压3KV、6KV、10KV及以下的电力系统中,作电能计量,电压监测和继电保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器

概述

JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50HZ或60HZ,额定电压3KV、6KV、10KV及以下的电力系统中,作电能计量,电压监测和继电保护用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

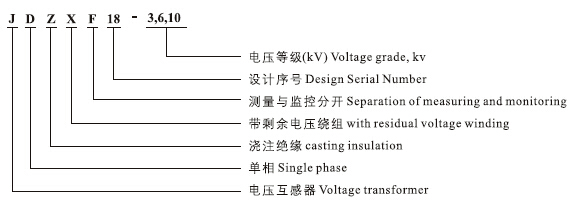

型号含义

JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器

技术参数

1.技术参数表

2.局部放电水平符合GB1207-2006《电压互感器》标准

3.污秽等级:见图


型号 额定电压比 额定输出 极限输出 额定绝缘水平
0.2 0.5 1 6P
JDZ18-3
RZL10
3000/100 15 30 60   500 3.6/25/40
JDZ18-6
RZL10
6000/100 7.2/32/60
JDZ18-10
RZL10
10000/100 12/42/75
JDZF18-3 3000/100/100 10 10 30   2×250 3.6/25/40
JDZF18-6 6000/100/100 7.2/32/60
JDZF18-10 10000/100/100 12/42/75
JDZX18-3
REL10
3000/√3/100/√3/100/3 15 30   100 200 3.6/25/40
JDZX18-6
REL10
6000/√3/100/√3/100/3 7.2/32/60
JDZX18-10
REL10
10000/√3/100/√3/100/3 12/42/75
JDZXF18-3 3000/√3/100/√3/100/√3/100/3 10 10   60 200 3.6/25/40
JDZXF18-6 6000/√3/100/√3/100/√3/100/3 7.2/32/60
JDZXF18-10 10000/√3/100/√3/100/√3/100/3 12/42/75

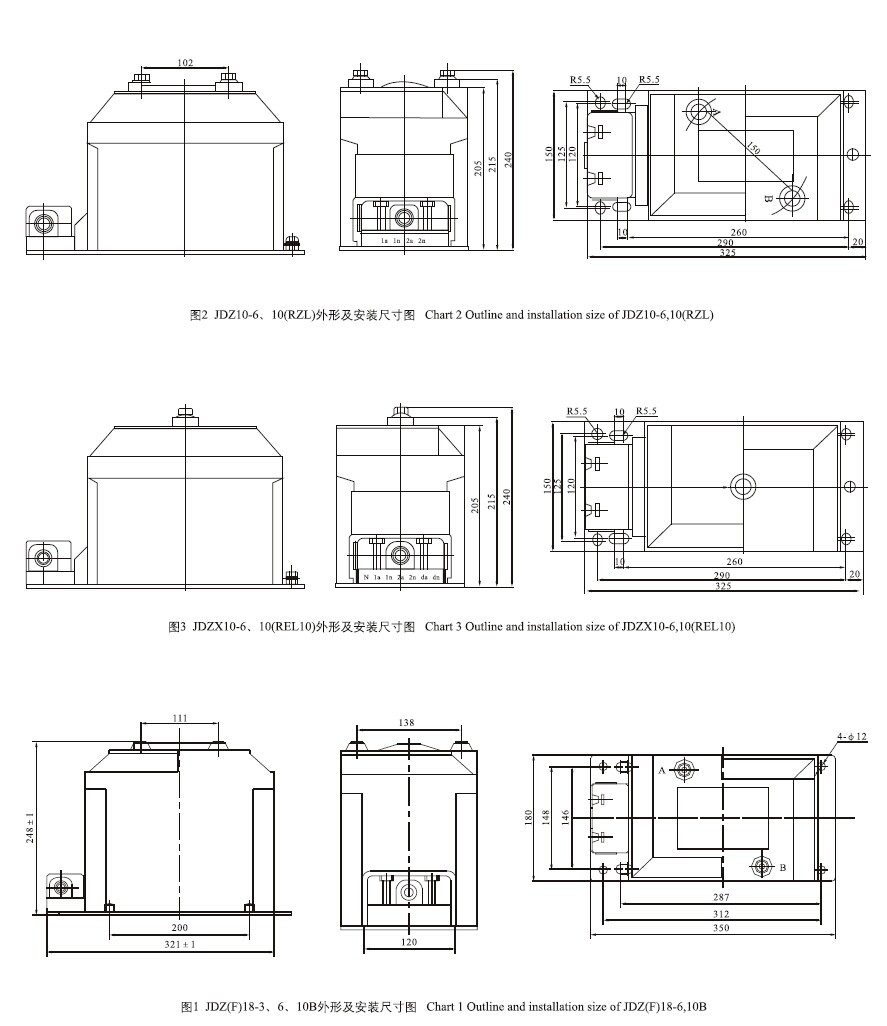

外形及安装尺寸图

JDZ(X)(F)18-3、6、10;JDZ(X)(F)10-3、6、10等同于REL10 RZL10系列电压互感器外形尺寸
