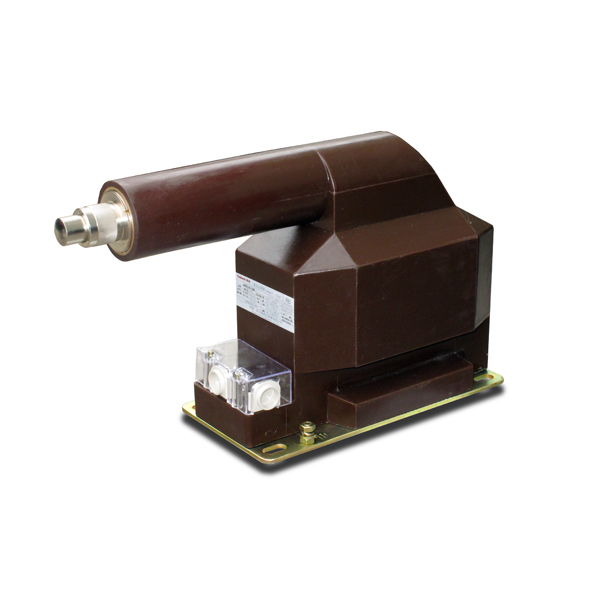

 JDZX15-10R,JSZV15-10R系列电压互感器

JDZX15-10R,JSZV15-10R系列电压互感器

产品参数:
1.负荷的功率因数:COSΦ=0.8(滞后) 2.表面爬电距离:满足II级污秽等级
产品优势:
尺寸小、重量轻
产品概述:
JDZX15-10R,JSZV15-10R系列电压互感器为环氧树脂浇注一次带有熔断器全封闭产品,其一次带有触臂,一次不需接线,直接通过触端子通断电压。适用于额定频率50-60HZ,额定电压10KV及以下的电力系统中做电压、电能测量和继电保护用。本产品同时替代两台或三台单相互感器的组合,接线方便可靠,特别适用于手车式开关柜的安装使用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZX15-10R,JSZV15-10R系列电压互感器
概述
JDZX15-10R,JSZV15-10R系列电压互感器为环氧树脂浇注一次带有熔断器全封闭产品,其一次带有触臂,一次不需接线,直接通过触端子通断电压。适用于额定频率50-60HZ,额定电压10KV及以下的电力系统中做电压、电能测量和继电保护用。本产品同时替代两台或三台单相互感器的组合,接线方便可靠,特别适用于手车式开关柜的安装使用。

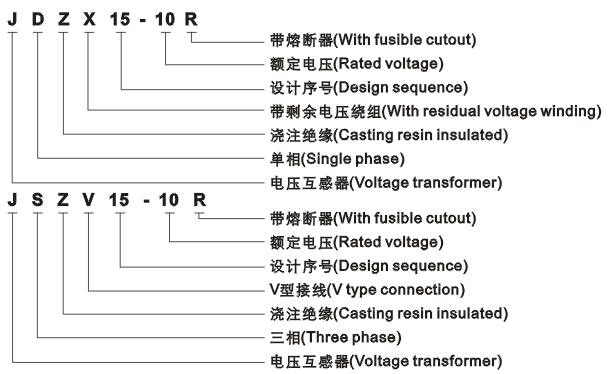

型号含义
JDZX15-10R,JSZV15-10R系列电压互感器型号含义

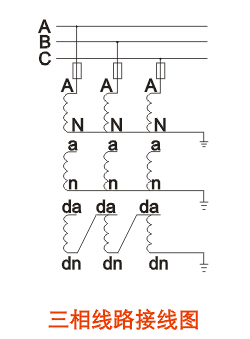

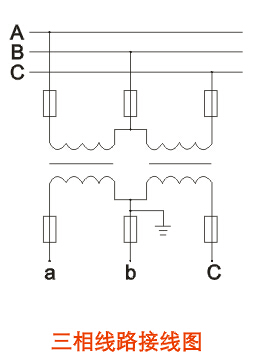

接线原理图
JDZX15-10R,JSZV15-10R系列电压互感器接线图JDZX15-10R,JSZV15-10R系列电压互感器接线图

结构简介
本型电压互感器为支柱式结构,采用环氧树脂全封闭真空浇注,互感器耐污秽、耐湿性能好。
本型电压互感器最大特点为一次带有熔断器保护,可免除为配置熔断器造成的烦恼其尺寸小、重量轻,可大大缩小开关柜的有效空间,而且熔断器更换方便。二次接线端子处有拉线保护端子盒,接线方便,并能实现防窃电措施。
技术参数
1.负荷的功率因数:COSΦ=0.8(滞后)
2.表面爬电距离:满足II级污秽等级
3.产品性能符合标准:GB1207-1997《电压互感器》
4.其它技术参数见下表

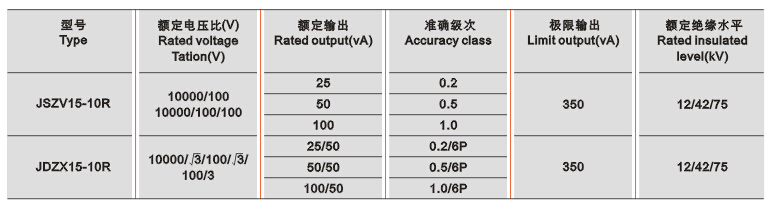

JDZX15-10R,JSZV15-10R系列电压互感器技术参数

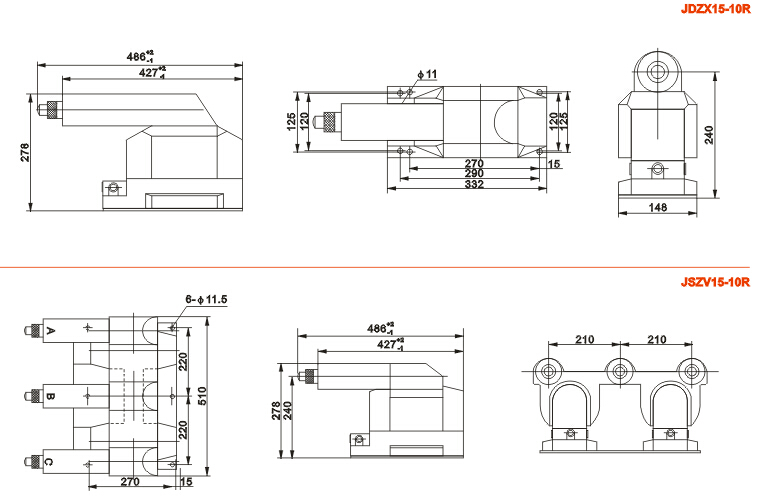

外形尺寸



JDZX15-10R,JSZV15-10R系列电压互感器接线图外形尺寸
