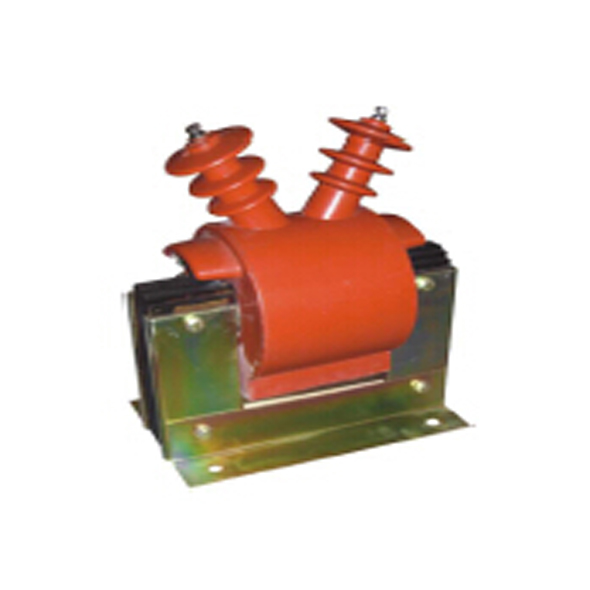

 JDZC-6、10系列电压互感器

JDZC-6、10系列电压互感器

产品参数:
额定电压:6KV 10KV 额定频率:50HZ
产品优势:
电气性能稳定、防潮性好
产品概述:
JDZC-6、10系列电压互感器为环氧树脂浇注绝缘,本产品系户内装置,适用于额定频率为50HZ,额定电压为10KV的电力系统中作电气测量和电气保护用。
  • 产品详情
  • 产品问答
  • 产品型号

JDZC-6、10系列电压互感器

概述

JDZC-6、10系列电压互感器为环氧树脂浇注绝缘,本产品系户内装置,适用于额定频率为50HZ,额定电压为10KV的电力系统中作电气测量和电气保护用

结构

本互感器为全绝缘型,一次绕组的两个端子按全绝缘水平考核,且布置在浇注体顶部的两侧。互感器主要部分有铁心、二次绕组和一次绕组,且全部包封在环氧树脂浇注体内,其电气性能稳定、防潮性好。

使用条件

1.设备种类:户内

2.环境温度:最高温度:+400C

                 最低温度:-50C

3.大气条件:大气中无严重影响互感器绝缘性能的污秽及浸蚀性和爆炸性介质。

技术参数

型号 额定电压比 额定二次输出 准确极组合 额定绝缘水平
1A1B(100V) 2A2B(220V)
JDZC-10 60000/100/220 30 700 0.5/3 7.2/32/60
12/42/75
50 8,001,000
80 20,003,000

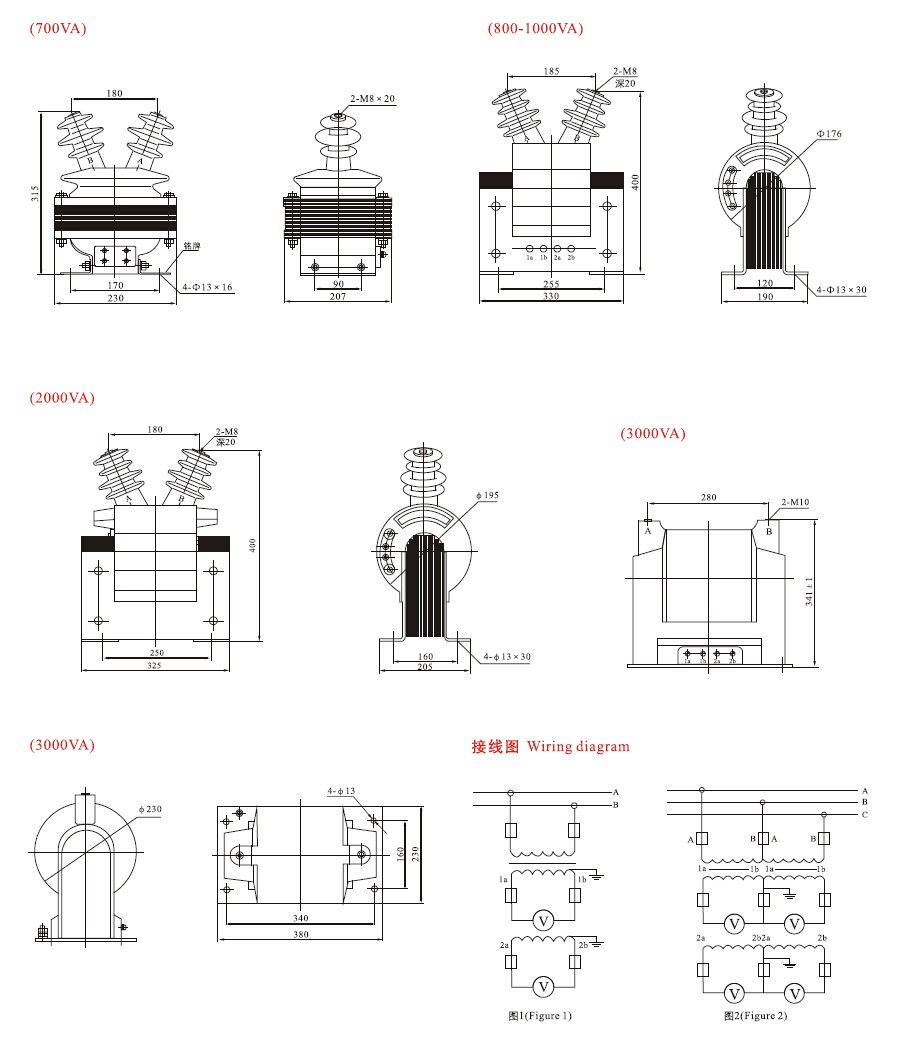

外形及安装尺寸

JDZC-6、10系列电压互感器外型尺寸
