电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
电压互感器常见异常如下:
（1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
（2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
（3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
（6）悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；
（7）电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；
（8）过热性故障。

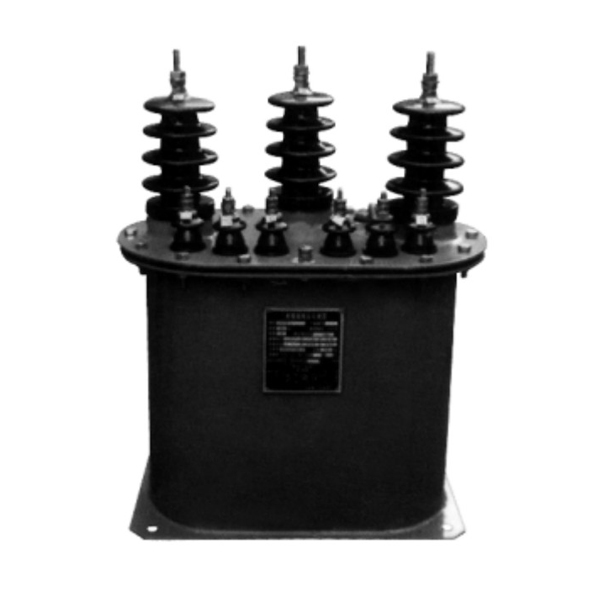

高压油浸式电压互感器能在1.2倍额定电压下长期运行,并能在长时间无损坏地承受1.9倍的额定电压；能长时间内不至损坏而承受相线与中性点短接产生的高电压；增大导线截面，降低了电流密度和温升，提高热稳定性能。
