电流互感器校验方法

发布时间:2016年05月24日    浏览量:1813 次

   在进行电流互感器误差试验之前,通常需要检查极性和退磁等试验。

极性检查

  电流互感器一次绕组标志为P1、P2,二次绕组标志为S1、S2。若P1、S1是同名端,则这种标志叫减极性。一次电流从P1进,二次电流从S1出。极性检查很简单,除了可以在互感器校验仪上进行检查外,还可以使用直流检查法。

退磁检查

  电流互感器在电流突然下降的情况下,互感器铁芯可能产生剩磁。如电流互感器在大电流情况下突然切断电源、二次绕组突然开路等。互感器铁芯有剩磁,使铁芯磁导率下降,影响互感器性能。长期使用后的互感器都应该退磁。互感器检验前也要退磁。退磁就是通过一次或二次绕组以交变的励磁电流,给铁芯以交变的磁场。从0开始逐渐加大交变的磁场(励磁电流)使铁芯达到饱和状态,然后再慢慢减小励磁电流到零,以消除剩磁。

  对于电流互感器退磁,一次绕组开路,二次绕组通以工频电流,从零开始逐渐增加到一定的电流值(该电流值与互感器的设计测量上限有关,一般为额定电流的20-50%左右。可以这样判断,如果电流突然急剧变大,此时表示铁芯以进入磁饱和阶段)。然后再将电流缓慢降为零,如此重复2-3次。在断开电源前,应将一次绕组短接,才断开电源。铁芯退磁完成。此方法称开路退磁法。对于有些电流互感器,由于二次绕组的匝数都比较多。若采用开路退磁法,开路的绕组可能产生高电压。因此可以在二次绕组接上较大的电阻(额定阻抗的10-20倍)。一次绕组通以电流,从零渐变到互感器一次绕组的允许的最大电流,再渐变到零,如此重复2-3次。由于接有负载铁芯可能不能完全退磁。由于一次绕组的最大电流有限制,过大的话可能烧坏一次绕组。如果接有负载的二次绕组产生电压不是过高的话,可以加大二次绕组的负载电阻。这样可以提高退磁效果。

准确度检查

  互感器误差试验一般采用被测互感器与标准互感器进行比较,两互感器的二次电流差即为被测互感器误差。此种检验方法称比较法。标准互感器要求比被测互感器高出二个等级,此时标准互感器误差可忽略不计。若标准互感器比被测互感器只高一个等级,此时试验结果误差应考虑加上标准互感器误差。

  被测互感器与标准互感器的二次电流差一般采用互感器校验仪进行量。直接从互感器校验仪上读出比值差fx(%),相位差δx(’)。由于互感器校验仪测的是被测互感器与标准互感器电流差与二次电流的比值,所以对互感器校验仪的要求不高。要能校验什么等级的互感器,基本由标准互感器决定。



  标准互感器是互感器校验系统的关键核心。对被测互感器进行校验,除了标准互感器、互感器校验仪还要有给互感器提供一次电流的升流器,可以调节升流器电流的调压器,及负载。

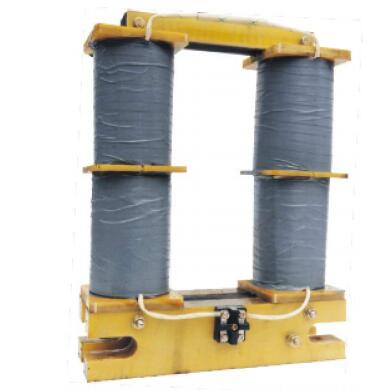

高压油浸式互感器与其他绝缘形式的互感器相比较,有散热快、传导均匀的优点;其次油浸式电流互感器绝缘油性能有易修复性可恢复性。其产品结构简单,价格与其他形式绝缘的干式互感器相比较低。
