JSGW-0.5电压互感器原理和技术参数以及安装尺寸 JSGW-0.5三相柱干式电压互感器
产品型号:JSGW-0.5 220/√3/100/√3/100/3,JSGW-0.5 380/√3/100/√3/100/3,JSGW-0.5 500/√3/100/√3/100/3,JSGW-0.5 500/100,JSGW-0.5 380/100,JSGW-0.5 220/100
联系电话:18116134756 021-55560736
资料下载:LZZBJ9-10电流互感器技术资料


一、产品概述
JSGW-0.5电压互感器为改进型小体积三相柱(带有开口三角接线的辅助二次线圈)干式电压互感器,适用于户内50HZ,3KV、6KV、10KV交流电路中做电压、电能测量以及继电保护用。

本型电压互感器为外铁铁型铁芯,具有三个心柱和两个边柱,采用冷轧硅钢片叠装而成,干式绝缘。
本型互感器的出头标记为:一次为A、B、C、O,二次为a、b、c、o。辅助二次为ad.xd。当一次加有电压时,二次线圈不得短路,否则互感器将被烧毁。

二、型号解释
JSGW-0.5电压互感器的型号含义

三、JSGW-0.5电压互感器技术参数

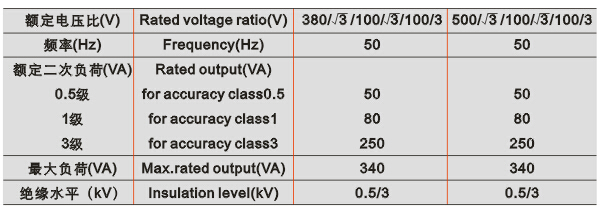

产品技术参数

JSGW-0.5型电压互感器的技术参数

外形以及安装尺寸介绍
JSGW-0.5型电压互感器的外形尺寸

接线原理图
JSGW-0.5型电压互感器的接线原理图

如果您对JSGW-0.5电压互感器产品还有什么不明白的地方或者想咨询相关的资料可以查阅我们的网站资料或者直接和我们取得联系,我们的联系电话是:021-55560736,欢迎您的光临和洽谈。另外,订购前请来电咨询,我们有专业人士为您选型,并可根据客户需求,订制非标产品。
