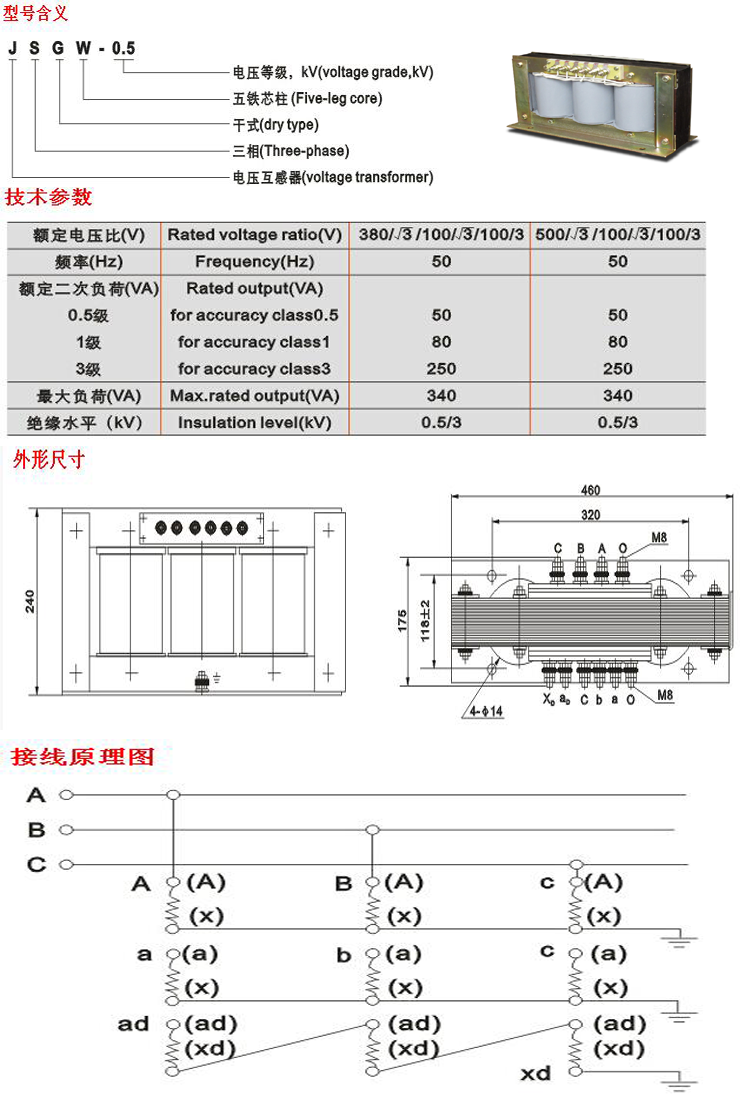

约瑟关于JSGW-0.5电压互感器资料介绍

发布时间:2016年07月18日    浏览量:1566 次

组合互感器概述

      组合互感器实际上就是电压互感器和电流互感器的组合,用于计量电业局收费用。表为电业局免费挂,可以是一个电压互感器和一个电流互感器的组合,用于测量单相功率;可以是两个电压互感器和两个电流互感器的组合,用于在三相三线制中按两瓦计法测量三相功率;也可以是三个电压互感器和三个电流互感器的组合,用于三相电测量。接变压器时,组合时互感器电压端子与变压器输出并联,变压器电流线穿过组合式互感器。组合式互感器在高压电网中一般其电能计量作用。组合式互感器与电压互感器及电流互感器一样,二次输出可以接负载,但是,负载一般不宜超过互感器标称的额定负荷。

     JLSZW-6、10组合互感器(又称计量箱)由电压、电流互感器组合而成。产品供交流50HZ,额定电压10KV以下三相线路中,供电压、电流和电能测量及继电器保护用,适用于城网,农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器(计量箱)。

结构简介
    电压互感器由户内环氧树脂浇注结构,铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,在中心柱上装置一次及二次成形。
    电流互感器也由户内环氧树脂浇注结构,铁芯为内铁式,用优质冷轧取向硅钢片叠装而成。二个电压、二个电流单元件通过组合装在一个封闭的铁箱内,形成一体。


上海约瑟互感器向您推荐如下相关产品资料:JDZ(X)(F)10-35W2电压互感器JDZ(X)(F)9-35Q电压互感器JDZ(X)6-35QRW电压互感器JDZ(J)-15电压互感器如果需要其他的资料请和我们取得联系,我们会竭诚为您服务。



(版权说明:我们的资料来自互联网并经过整理之后发布,如果因此侵犯了您的版权,请来信告知,具体联系方式请参看网站底部)
