有关互感器倍率问题探讨

发布时间:2016年06月16日    浏览量:1213 次

  互感器铭牌如图,穿心匝数为1,请问电流倍率为100:1(100倍)还是100:5(20倍)  问题补充:   图片中表格“一次电流”和“一次匝数”是什么意思?

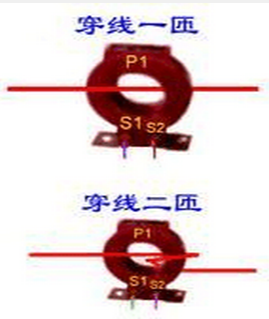

  互感器铭:牌穿心匝数为1时,电流比:100/5=20倍  图片中表格“一次电流”表示所穿的电线允许通过的额定电流,“一次匝数”表示电线穿过互感器的匝数。 图片中表格为:  一次匝数:1,电流比:100/5=20倍 一次匝数:2,电流比:50/5=10倍 一次匝数:4,电流比:25/5=5倍 一次匝数:5,电流比:20/5=4倍 一次匝数:10,电流比:10/5=2倍 其穿线匝数方式如附图:

  倍率就是一次额定电流(或电压)与二次额定电流(或电压)的比值,例如一台电流互感器一次额定电流为200A,二次额定电流为5A,那么该互感器的倍率为200/5=40,对电压互感器的道理也相同,通常状况下,电流互感器的二次额定电流均制作为5A,电压互感器的二次额定电压均制作为100V,如果是高压计量的倍率=电压互感器倍率×电流互感器倍率。当你的电能表安装了电流互感器和电压互感器时,电能表的读数就应乘以电流互感器和电压互感器的

  低压互感器是工业上用于1KV以下,36V以上交流互感器。包含低压电流互感器低压电压互感器两种。
