解读电感量-上海约瑟互感器

发布时间:2016年06月11日    浏览量:1557 次

  电感量这个词,在电力系统中时有出现,但很多人对他很陌生,让我们一起跟随上海约瑟互感器技术部人员,来深入解读这个词的含义和概念。

  如果我们想要知晓电感量这个词,首先要知道电感是什么,那电感是什么呢?

  电感:电感也称自感系数,是表示电感原件自感应能力的一种物理量。当通过一个线圈的磁通发生变化时,线圈中便会产生电势,这是电磁感应现象。所产生的电势称感应电动势,电动势大小正比于磁通变化的速度和线圈匝数。电感量的基本单位为H(亨),还有毫亨(mH),微亨(uh)。1H=10^3mH=10^6uH

  电感量 - 计算公式

计算d-----线径

电感量计算公式:线圈公式

阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),设定需用 360ohm 阻抗,因此:

电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH

据此可以算出绕线圈数:

圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)

圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈

空心电感计算公式

空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

D------线圈直径

N------线圈匝数

d-----线径

H----线圈高度

W----线圈宽度

单位分别为毫米和mH。。

空心线圈电感量计算公式:

l=(0.01*D*N*N)/(L/D+0.44)

线圈电感量 l单位: 微亨

线圈直径 D单位: cm

线圈匝数 N单位: 匝

线圈长度 L单位: cm

频率电感电容计算公式:

l=25330.3/[(f0*f0)*c]

工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125

谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q

值决定

谐振电感: l 单位: 微亨

线圈电感的计算公式

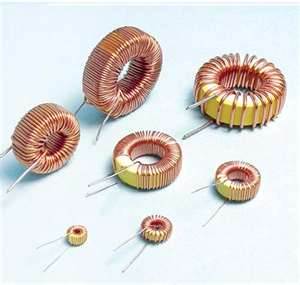

针对环行CORE,有以下公式可利用: (IRON)

L=N2.AL L= 电感值(H)

H-DC=0.4πNI / l N= 线圈匝数(圈)

AL= 感应系数

H-DC=直流磁化力 I= 通过电流(A)

l= 磁路长度(cm)

l及AL值大小,可参照Microl对照表。例如: 以T50-52材,线圈5圈半,其L值为T50-52(表示OD为0.5英吋),经查表其AL值约为33nH

L=33.(5.5)2=998.25nH≒1μH

当流过10A电流时,其L值变化可由l=3.74(查表)

H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)

即可了解L值下降程度(μi%)

经验公式

L=(k*μ0*μs*N2*S)/l

其中

μ0 为真空磁导率=4π*10(-7)。(10的负七次方)

μs 为线圈内部磁芯的相对磁导率,空心线圈时μs=1

N2 为线圈圈数的平方

S 线圈的截面积,单位为平方米

l 线圈的长度, 单位为米

k 系数,取决于线圈的半径(R)与长度(l)的比值。

计算出的电感量的单位为亨利。



电感量 - 检测

1.电感值

色环电感值通过Q仪器,LCR仪器或者阻抗分析器来测试,固定电感器用于信号:在直接读出电感值或者指定频率情况下使用Q仪器。在高电流线路中使用的电感器:1KHZ或者100KHZ

2.Q值

无负荷的Q值通过Q仪器、LCR仪器或者阻抗分析器来测试,测试频率是在电感值已经测试或者在指定的不同的频率之间确定。但是,对于高电流线路感应器而言,组坑是通过测定的,而且Q值可以忽略。

3.直流电阻

使用数码万能表进行测试

4.自谐振频率

使用Q仪表,阻抗分析器或者网络分析器进行测试。
