上海约瑟关于电力计量箱分类小议

发布时间:2016年06月07日    浏览量:1319 次

 量箱

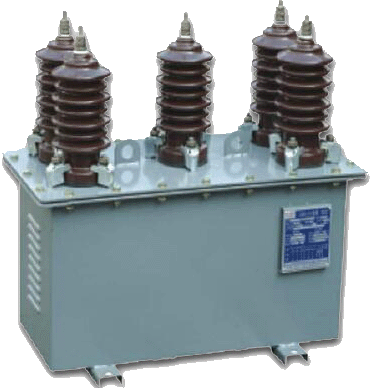

  JLS-6,JSL-10,JLS-35产品主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高、重量轻、安装方便、防窃电等优点。该型电能计量箱适用于户外额定电压6、10、35KV、额定频率50HZ的三相系统线路上。

户外干式电力计量箱
  JLSZ-10、6、3干式计量箱高压电力计量箱,不配电度表称组合互感器,交流油浸、干式户外式(也适用户内),是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60赫兹的三相交流:35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、宽负荷、安装方便和防窃电等优点,且干式环氧树脂浇注型的计量箱具有无油化特点。深受广大供电部门欢迎。 三相三线计量箱由二只单相电压和电流互感器组成,三相四线计量箱由三只单相电压和电流互感器组成。一二次出线均用瓷套管装在面板上,外侧表面配装电度表供计量使用。 供电压、电流和电能测量及继电保护用,适用于城网、农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器。电压互感器由户内环氧树脂浇注结构,铁芯为外露式,用优质冷轧又红又取向硅钢片叠装而成,在中心柱上装置一次及二次线圈。电流互感器也由户内环氧树脂浇注结构,铁芯为封闭式,用优质冷轧取向硅钢片卷制而成的。二个电压互感器(PT)、二个电流互感器(CT)通过组合装在一个封闭的铁箱内,形成一体。

预付费计量箱
  JLSZ-YF预付费计量箱适于户外柱上安装,以高压真空断路器为主体,箱体加高,内部嵌入高压计量互感器,侧面开孔,将互感器二次线和断路器的二次控制信号线引入侧面的控制箱内,侧孔经过防水、密封处理与侧面的控制箱连在一起。通过真空断路器的外部引线柱可对内部高压互感器进行测试效验,电能表放在侧面的控制箱内。
整个装置外面没有任何电缆,杜绝了从线缆上窃电的可能性。侧面控制箱内含有电能表和负控装置,表箱门锁可采用电子锁密封箱体。负控装置可采集记录电能表的负荷曲线,即分时电量和分时电压、电流、功率等值,负控装置不需要磁卡表,可与普通多功能电子表相结合实现远程预付费购电功能、负控功能、欠费断电功能、缴费远程提示功能、过负荷报警断电功能、负荷过低报警功能等,另外,负控装置可监视控制箱门的开关状态,提供远程开门报警功能,为供电营销和防窃电工作带来极大方便。
  预付费计量型可配合远程抄表系统等,便于抄表和报警,极大的方便了电力工作人员的统计工作


  电力计量箱是用于3~35kv中用于电能计量的设备,包括组合互感器(采集三相电流及电压信号)、箱体、电度表、避雷器、真空断路器(预付费类有)等等,电流精度为0.2S,电压精度等级为0.2。
