电流互感器在光伏逆变器中的使用方法

发布时间:2016年06月03日    浏览量:1705 次

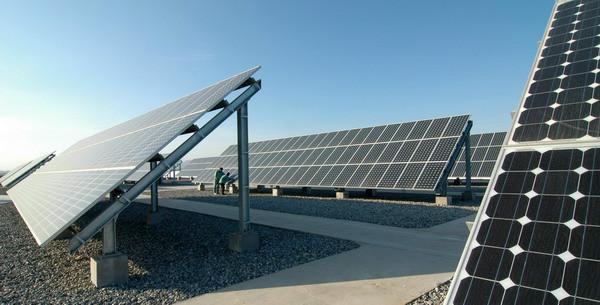

 1、前言太阳能发电分为光热发电和光伏发电。通常说的太阳能发电指的是太阳能光伏发电,简称“光电”。光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件,再配合上功率控制器等部件就形成了光伏发电装置。光伏逆变器作为其中一个重要设备,作用也是至关重要的,市场竞争激烈,以及欧洲双反对于国内光伏逆变器的冲击比较大,国内众多光伏逆变器厂家均示要通过元器件国产化来降低生产成本,抢占市场占有率。目前国内的打功率光伏逆变器包含100KW、250KW、500KW、630KW、750KW和1MW这几种,一般大于500KW的基本上都采用并机的方式来进行是使用的。电流互感器作为光伏逆变器中的核心检测元件起到十分重要的作用。


2、电流互感器的原理电流互感器(instrument transformer)是按比例变换电压或电流的设备。其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。按比例变换电压或电流的设备。

3、电流互感器的技术指标国内互感器的厂家众多,产品种类也是十分众多,我们以目前光伏逆变器中常用的北京百瑞顺电气的电流互感器BRS 0.66-30I为标准,基本使用技术参数如下要求:产品型号:BRS0.66-30I◆产品特点:一次电流5A~4000A,5A~5000A,二次电流1A,5A,规格齐全,全面覆盖0.2S,0.5S,0.2,0.5,1.0 五个准确度等级,所用铁芯经过高真空热处理,性能优良,精度稳定;外壳采用高抗冲阻燃ABS材料处理,具有良好的安全性能,造型美观;安装方便,可采用弯片固定,压盘固定。◆主要性能参数:额定输入:5~200A;15~300A额定输出:1A,5A上限电压:660V ,660V精度:5~25A...1.0%;30~200A...0.5%;15~120A...1.0%;150~300A...0.5%备注:本系列互感器共分9种型号,其他型号详细参数请参照 互感器.PDF4、互感器使用时需要注意的问题互感器的种类众多,使用环境也不一样,在给光伏逆变器配套使用时需要注意以下相关问题:
1)、在选择电流互感器时需要选择耐低温—25度的产品,避免在低温条件下的问票系数过大;
2)、安装电流互感器时需要将接线端子安装牢固,避免在运输途中有脱落现象;
3)、二次绕组必须可靠接地,以防止由于绝缘损坏后,一次侧高电压传入危及人身安全。
4)、二次测绝对不容许开路。开路时互感器成了空载状态,磁通高出额定时许多(1.4-1.8T),除了产生大量铁耗损坏互感器外,还在副边绕组感应出危险的高压,危及人身安全。
