从工作原理来全新诠释互感器

发布时间:2016年05月22日    浏览量:1785 次

  对一个事物和产品的理解和诠释是多方面的,譬如:结构原理、主要作用、基本特点、分类、发展历程等等;这次我就工作原理下手,对互感器作一个全面的诠释。

  在供电用电的线路中,电流相差从几安到几万安,电压相差从几伏到几百万伏。线路中电流电压都比较高,如直接测量是非常危险的。为便于二次仪表测量需要转换为比较统一的电流电压,使用互感器起到变流变压和电气隔离的作用。

   显示仪表大部分是指针式的电流电压表,所以电流互感器的二次电流大多数是安培级的(如5等)。随着时代发展,电量测量大多已经达到数字化,而计算机的采样的信号一般为毫安级(0-5V、4-20mA等)。微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。)

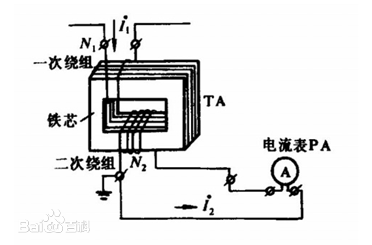

  电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流,称为一次绕组(或原边绕组、初级绕组);绕组N2接测量仪表,称为二次绕组(或副边绕组、次级绕组)。

  微型电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。Kn=I1n/I2n
